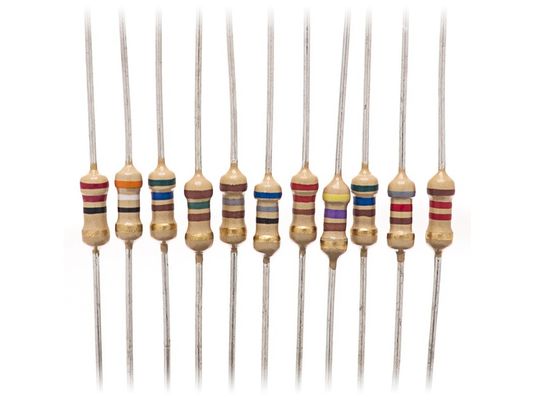

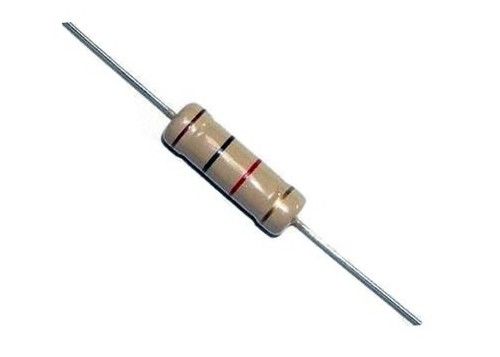

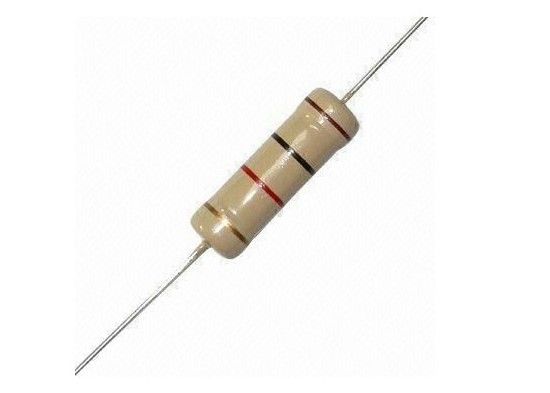

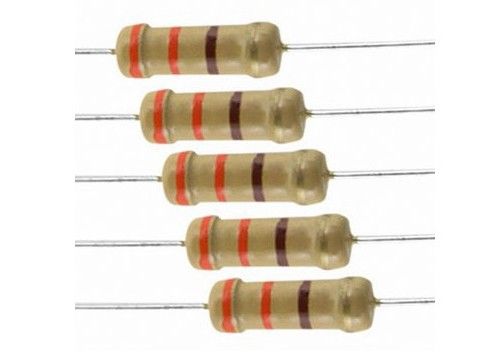

Через отверстие обычный миниатюрный углеродный пленка CFR фиксированный резистор 0,5 Вт 1 ВС 330Р 5% 350 Вт осевой свинцовый хаки 9032 3,2х9 мм
Введение
Углеродные пленочные резисторы серии CFR изготавливаются путем нанесения однородного пленки из чистого углерода на высококачественные керамические стержни.консервированные соединительные провода из электролитической меди сварятся на конечные крышкиРезисторы покрыты слоями лака коричневого цвета.
Самый ранний и самый популярный тип резистора - углеродный пленочный резистор, который может использоваться практически во всех видах электронных продуктов.Резистивный элемент представляет собой высококачественный керамический стержень, на котором однородная пленка из чистого углерода оседает путем вакуумного нагрева, чтобы получить электрическую проводимость на поверхностиПолностью автоматизированный и массовый выпуск на капель, сортировки, резки, сварки, покрытия и двойной проверки, что обеспечивает стабильное качество, высокую надежность и экономическую стоимость.
Особенности
· Соответствует требованиям JIS-C-5202 и MIL-R-22684B
· Более быстрое рассеивание тепла · Более низкое повышение температуры
· Малый дрейф срока годности
· Толерантность 5%
· мощность 0,5 Вт (1 / 2 Вт)
· Диапазон сопротивления от 1 Ом до 10 МОм
Обозначение типа(пример)
КФ 1/4W 10 тыс. J T52
CF: Углеродный пленочный резистор
1/4 Вт: Ватт
|
Номинальная мощность
|
|
Нормально
|
Небольшие
|
| 1/8W |
1/4WS |
| 1/4 Вт |
1/2Вт |
| 1/2 Вт |
1WS |
| 1 Вт |
2WS |
| 2 Вт |
3WS |
10 километров.Номинальная величина сопротивления серии E-24
Я:Толерантность сопротивления K ± 10% J ± 5% G ± 2%
T52:Форма P тип, тип M, тип MB, тип F, тип FK1, тип FK2, тип FKK
Номинальная мощность
|
Тип
|
Номинальная мощность
|
Максимальная рабочая способность
напряжение
|
Максимальная перегрузка
напряжение
|
Диэлектрическая стойкость
напряжение
|
Сопротивление
Диапазон ((Ω)
|
| Нормальный размер |
CF1/8W |
0.125 Вт |
200 В |
400 В |
350 В |
1Ω~10MΩ |
| CF1/4W |
0.25 Вт |
250 В |
500 В |
500 В |
1Ω~10MΩ |
| CF1/2W |
0.5W |
350 В |
700 В |
700 В |
1Ω~10MΩ |
| CF1W |
1 Вт |
500 В |
800 В |
800 В |
1Ω~10MΩ |
| CF2W |
2 Вт |
500 В |
1000 В |
1000 В |
1Ω~10MΩ |
| CF3W |
3W |
500 В |
1000 В |
1000 В |
1Ω~10MΩ |
| CF5W |
5 Вт |
500 В |
1000 В |
1000 В |
1Ω~10MΩ |
| Небольшие размеры |
CF1/4WS |
0.25 Вт |
250 В |
400 В |
350 В |
1Ω~10MΩ |
| CF1/2WS |
0.5W |
350 В |
700 В |
500 В |
1Ω~10MΩ |
| CF1WS |
1 Вт |
500 В |
800 В |
700 В |
1Ω~10MΩ |
| CF2WS |
2 Вт |
500 В |
1000 В |
800 В |
1Ω~10MΩ |
| CF3WS |
3W |
500 В |
1000 В |
1000 В |
1Ω~10MΩ |
| CF5WS |
5 Вт |
500 В |
1000 В |
1000 В |
1Ω~10MΩ |
Структурная схема
(1) КОРЕ КЕРАМИЧЕСКИЙ РОД
(2) СТРАНИЦНАЯ ПЛЕНКА КАРБОННАЯ ПЛЕНКА
(3) КОНЦЕПЛЕННАЯ ТАННИРОВАННАЯ ЖЕЛЕЗНАЯ КАПКА
(4) СВЕЖАЛЬНОЕ электрическое соединение
(5) Свинцовая проволока, сварная или консервированная
(6) ПОДКРЕПЛЕНИЕ ИЗОЛАЦИОННАЯ ПАРНИКА
(7) Окончательная краска
(8) ОБЯЗОВАНИЕ ЦВЕННЫЙ КОД ТАПКИ
Цвет корпуса резистора
| Нормальный размер |
Небольшие размеры |
| Тип |
Цвет |
Тип |
Цвет |
|
CF1/8W, CF1/4W,
CF1/2W, CF1W,
CF2W, CF3W, CF5W
|
Хаки
|
CF1/4WS, CF1/2WS,
CF1WS, CF2WS,
CF3WS, CF5WS
|
Хаки или зеленый
|
Размер контуры(мм)
1) Тип P
| Тип |
Размеры |
|
Нормальный размер
|
Небольшие размеры
|
Я... |
Л |
ψD |
ψd |
H |
| CF1/8W |
CF1/4WS |
60 |
3.2±0.5 |
10,8±0.5 |
0.43±0.05 |
28.0±2.0 |
| CF1/4W |
CF1/2WS |
60 |
6.5±0.5 |
20,3±0.5 |
0.45±0.05 |
28.0±2.0 |
| CF1/2W |
CF1WS |
60 |
9.0±0.5 |
3.2±0.5 |
0.50±0.05 |
28.0±2.0 |
| CF1W |
CF2WS |
60 |
11.5±1.0 |
4.5±0.5 |
00,7 0±0.05 |
25.0±2.0 |
| 81 |
11.5±1.0 |
4.5±0.5 |
00,7 0±0.05 |
35.0±2.0 |
| 94 |
11.5±1.0 |
4.5±0.5 |
00,7 0±0.05 |
42.0±2.0 |
| CF2W |
CF3WS |
60 |
150,0±1.0 |
5.0±0.5 |
0.70±0.05 |
23.0±2.0 |
| 70 |
150,0±1.0 |
5.0±0.5 |
0.70±0.05 |
28.0±2.0 |
| 81 |
150,0±1.0 |
5.0±0.5 |
0.70±0.05 |
33.0±2.0 |
| 94 |
150,0±1.0 |
5.0±0.5 |
0.70±0.05 |
40.0±2.0 |
| CF3W |
CF5WS |
94 |
17.5±1.0 |
6.0±0.5 |
0.70±0.05 |
38.0±2.0 |
| CF5W |
94 |
24.5±1.0 |
8.0±0.5 |
0.70±0.05 |
35.0±2.0 |

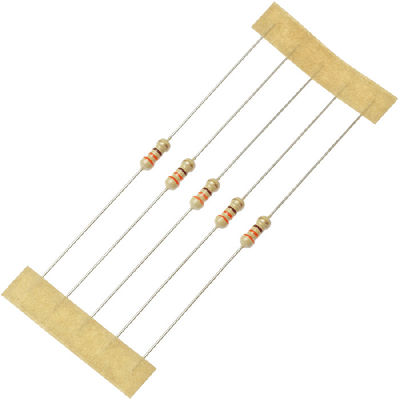

2) Оксиальная свинцовая лента - тип Txx
| Тип |
Запись
|
Размеры |
|
Нормальный размер
|
Небольшие размеры
|
Л |
W |
П |
L1-L2
Макс. Макс.
|
T |
Z
Макс. Макс.
|
R
Макс. Макс.
|
t
Макс. Макс.
|
e
Макс. Макс.
|
S
Макс. Макс.
|
| CF1/8W |
CF1/4WS |
T26 |
3.0±0.5 |
26+1-0 |
5±0.5 |
0.5 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T52 |
3.0±0.5 |
52±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| CF1/4W |
CF1/2WS |
T26 |
6.0±0.5 |
26+1-0 |
5±0.5 |
0.5 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T52 |
6.0±0.5 |
52±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| CF1/2W |
CF1WS |
T52 |
90,0±1.0 |
52±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| CF1W |
CF2WS |
T52 |
110,0±1.0 |
52±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T73 |
110,0±1.0 |
73±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| CF2W |
CF3WS |
T52 |
150,0±1.0 |
52±1.0 |
10±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T73 |
150,0±1.0 |
73±1.0 |
10±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T84 |
150,0±1.0 |
84±1.0 |
10±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| CF3W |
CF5WS |
T84 |
17.5±1.5 |
84±1.0 |
10±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| CF5W |
T84 |
24.5±1.5 |
84±1.0 |
10±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
3) Тип MB
|
Ватты
|
Размеры (мм) |
| D |
Л |
P±1.0 |
H1±1.0 |
H2±0.5 |
d±0.05 |
t±0.15 |
qMax |
| 1/2w,1w |
3.2±0.5 |
9.5±0.5 |
12.5/15 |
10.5 |
4.5 |
0.50 |
1.2 |
3 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
| 2w,3ws |
50,0±1.0 |
15.5±1.0 |
20 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
| 3W5WS |
60,0±1.0 |
17.5±1.0 |
25 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
| 5 Вт |
80,0±1.0 |
24.5±1.0 |
30 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
4) Тип M
|
Ватты
|
Размеры (мм) |
| ΦD |
Л |
P±1.0 |
H±1.0 |
| 1/8w,1/6w |
10,8±0.3 |
3.2±0.5 |
6 |
8 |
| 1/4w,1/2ws |
20,3±0.5 |
6.5±0.5 |
10 |
8 |
| 1/2w,1w |
3.5±0.5 |
9.5±0.5 |
12.5/15 |
10 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10 |
| 2w,3ws |
50,0±1.0 |
15.5±1.0 |
20 |
10 |
| 3w |
60,0±1.0 |
17.5±1.0 |
25 |
10 |
| 5w |
80,0±1.0 |
24.5±1.0 |
30 |
10 |
5) тип MK
|
Ватты
|
Размеры (мм) |
| D |
Л |
P±1.0 |
H±1.0 |
H1±1.0 |
| 1/2w,1w |
3.2±0.5 |
9.5±0.5 |
12.5 |
10 |
4.5 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10 |
4.5 |
| 2w,3ws |
50,0±1.0 |
15.5±1.0 |
20 |
10 |
4.5 |
| 3W5WS |
60,0±1.0 |
17.5±1.0 |
25 |
10 |
4.5 |
6) Тип F
| Ватты |
Размеры (мм) |
| ΦD |
Л |
П±2.0 |
Э Макс |
H±1.0 |
| 1/2w,1w |
3.2±0.5 |
9.5±0.5 |
6 |
3.5 |
5-8 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
8 |
3.5 |
5-8 |
| 2w,3ws |
50,0±1.0 |
15.5±1.0 |
8 |
3.5 |
5-8 |
| 3w |
60,0±1.0 |
17.5±1.0 |
8 |
3.5 |
5-8 |
7) Тип FK2
|
Ватты
|
Размеры (мм) |
| ΦD |
Л |
П±2.0 |
Э Макс |
H±1.0 |
| 1/2w,1w |
3.2±0.5 |
9.5±0.5 |
6 |
3.5 |
5-8 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
8 |
3.5 |
5-8 |
| 2w,3ws |
50,0±1.0 |
15.5±1.0 |
8 |
3.5 |
5-8 |
| 3w |
60,0±1.0 |
17.5±1.0 |
8 |
3.5 |
5-8 |
8) Тип FKK
|
Ватты
|
Размеры ((мм) |
| ΦD |
Л |
P±1.0 |
Э Макс |
H1±1.0 |
H2±1.0 |
| 1/2w,1w |
3.2±0.5 |
9.5±0.5 |
5-7 |
3.5 |
8 |
4.5 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
5-9 |
3.5 |
8 |
4.5 |
| 2w,3ws |
50,0±1.0 |
15.5±1.0 |
5-9 |
3.5 |
8 |
4.5 |
| 3w |
60,0±1.0 |
17.5±1.0 |
5 - 10 |
3.5 |
8 |
4.5 |
Пакет - размер и количество упаковочной коробки
Лента в упаковке из коробки (паковка Ammo)
| Тип |
Форма
|
Количество
|
Размеры (мм) |
|
Нормальный размер
|
Небольшие размеры
|
Л |
W |
H |
| CF1/8W |
CF1/4WS |
T26 |
5000 шт. |
260 |
50 |
67 |
| T52 |
5000 шт. |
260 |
80 |
72 |
| CF1/4W |
CF1/2WS |
T26 |
5000 шт. |
260 |
50 |
100 |
| T52 |
5000 шт. |
260 |
80 |
100 |
| CF1/2W |
CF1WS |
T52 |
2000 шт. |
260 |
80 |
85 |
| CF1W |
CF2WS |
T52 |
1000 шт. |
260 |
80 |
85 |
| T73 |
1000 шт. |
260 |
95 |
92 |
| CF2W |
CF3WS |
T52 |
1000 шт. |
260 |
80 |
100 |
| T73 |
1000 шт. |
260 |
95 |
92 |
| CF3W |
CF5WS |
T84 |
500 шт. |
260 |
110 |
75 |
| CF5W |
T84 |
250 шт. |
260 |
110 |
75 |
Лента в коробке Bulk (Ammo Bulk)
| Тип |
Форма
|
Количество
|
Размеры (мм) |
|
Нормальный размер
|
Небольшие размеры
|
Л |
W |
H |
| CF1/8W |
CF1/4WS |
П |
10000 шт. |
240 |
140 |
76 |
| Формирование |
10000 шт. |
240 |
140 |
76 |
| CF1/4W |
CF1/2WS |
П |
10000 шт. |
240 |
140 |
76 |
| Формирование |
10000 шт. |
240 |
140 |
76 |
| CF1/2W |
CF1WS |
П |
5000 шт. |
240 |
140 |
76 |
| Формирование |
5000 шт. |
240 |
140 |
76 |
| CF1W |
CF2WS |
П |
2000 шт. |
240 |
140 |
76 |
| Формирование |
2000 шт. |
240 |
140 |
76 |
| CF2W |
CF3WS |
П |
2000 шт. |
240 |
140 |
76 |
| Формирование |
2000 шт. |
240 |
140 |
76 |
| CF3W |
CF5WS |
П |
100 шт. |
240 |
140 |
76 |
| Формирование |
250 шт. |
240 |
140 |
76 |
| CF5W |
П |
50 шт. |
240 |
140 |
76 |
| Формирование |
50 шт. |
240 |
140 |
76 |
