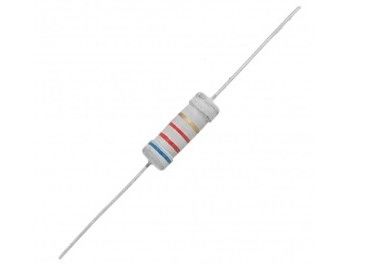

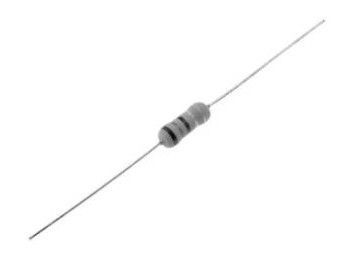

Мощность 0,25 Вт 0,5 Вт 0,6 Вт 1 Вт 2 Вт 3 Вт Быстрый огнеупорный металлический фильтробежный резистор 0,1 ОХМ-1 КОХМ лента или оптом
Сфера применения
Данная спецификация доступна для металлических резисторов из металлической пленки, изготовленных компанией AOLITTEL TECHNOLOGY CO.,LTD, она соответствует требованиям RoHS для испытания веществ, связанных с окружающей средой.
Внешние габариты
Тип P
Пятая цветовая полоса: тип FUS в
Единица: мм
| Тип |
Размеры |
|
Нормальный размер
|
Небольшие размеры
|
Я... |
Л±1.0 |
ψD |
ψd±0.05 |
H±2.0 |
| FR1/4W |
FR1/2WS |
60 |
6.5 |
20,3±0.5 |
0.45 |
28 |
| FR1/2W |
FR1WS |
60 |
9.0 |
3.2±0.5 |
0.50 |
28. |
| FR1W |
FR2WS |
60 |
11.5 |
4.5±1.0 |
0.68 |
25 |
| 73 |
11.5 |
4.5±1.0 |
0.68 |
31 |
| FR2W |
FR3WS |
60 |
15.5 |
50,0±1.0 |
0.68 |
23 |
| 81 |
15.5 |
50,0±1.0 |
0.68 |
33 |
| 94 |
15.5 |
50,0±1.0 |
0.68 |
40 |
| FR3W |
FR5WS |
94 |
17.5 |
60,0±1.0 |
0.68 |
38 |
| FR5W |
94 |
24.5 |
80,0±1.0 |
0.68 |
35 |

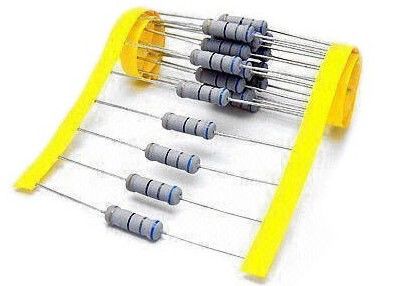

Оксиальная свинцовая лента типа Txx
| Тип |
Запись
|
Размеры |
|
Нормальный размер
|
Небольшие размеры
|
Л |
W |
П |
L1-L2
Макс. Макс.
|
T |
Z
Макс. Макс.
|
R
Макс. Макс.
|
t
Макс. Макс.
|
e
Макс. Макс.
|
S
Макс. Макс.
|
| FR1/4W |
FR1/2WS |
T26 |
6.5±0.5 |
26+1-0 |
5±0.5 |
0.5 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T52 |
6.5±0.5 |
52±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| FR1/2W |
FR1WS |
T52 |
90,0±1.0 |
52±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| FR1W |
FR2WS |
T52 |
11.5±1.0 |
52±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T67 |
11.5±1.0 |
67±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| FR2W |
FR3WS |
T52 |
15.5±1.0 |
52±1.0 |
10±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T73 |
15.5±1.0 |
73±1.0 |
10±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T84 |
15.5±1.0 |
84±1.0 |
10±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| FR3W |
FR5WS |
T84 |
17.5±1.5 |
84±1.0 |
10±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| FR5W |
T84 |
24.5±1.5 |
84±1.0 |
10±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
МБ тип & М тип & МК тип
Тип MB
|
Ватты
|
Размеры (мм) |
| D |
Л |
P±1.0 |
H1±1.0 |
H2±0.5 |
t±0.15 |
qMax |
| 1/2w,1w |
3.2±0.5 |
90,0±1.0 |
12.5/15 |
10.5 |
4.5 |
1.2 |
3 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10.5 |
4.5 |
1.25 |
3 |
| 2w,3ws |
50,0±1.0 |
15.5±1.0 |
20 |
10.5 |
4.5 |
1.25 |
3 |
| 3W5WS |
60,0±1.0 |
17.5±1.0 |
25 |
10.5 |
4.5 |
1.25 |
3 |
| 5 Вт |
80,0±1.0 |
24.5±1.0 |
30 |
10.5 |
4.5 |
1.25 |
3 |
Тип M
|
Ватты
|
Размеры (мм) |
| ΦD |
Л |
P±1.0 |
H±1.0 |
| 1/4w,1/2ws |
20,3±0.5 |
6.5±0.5 |
10 |
8 |
| 1/2w,1w |
3.5±0.5 |
90,0±1.0 |
12.5/15 |
10 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10 |
| 2w,3ws |
50,0±1.0 |
15.5±1.0 |
20 |
10 |
| 3w |
60,0±1.0 |
17.5±1.0 |
25 |
10 |
Тип MK
|
Ватты
|
Размеры (мм) |
| D |
Л |
P±1.0 |
H±1.0 |
H1±1.0 |
| 1/2w,1w |
3.2±0.5 |
90,0±1.0 |
12.5 |
10 |
4.5 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10 |
4.5 |
| 2w,3ws |
50,0±1.0 |
15.5±1.0 |
20 |
10 |
4.5 |
| 3W5WS |
60,0±1.0 |
17.5±1.0 |
25 |
10 |
4.5 |
Тип F &FK2Type&FKK
Тип F
|
Ватты
|
Размеры (мм) |
| ΦD |
Л |
П±2.0 |
Э Макс |
H±1.0 |
| 1/2w,1w |
3.2±0.5 |
90,0±1.0 |
6 |
3.5 |
5-8 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
8 |
3.5 |
5-8 |
| 2w,3ws |
50,0±1.0 |
15.5±1.0 |
8 |
3.5 |
5-8 |
| 3w |
60,0±1.0 |
17.5±1.0 |
8 |
3.5 |
5-8 |
Тип FK2
|
Ватты
|
Размеры (мм) |
| ΦD |
Л |
П±2.0 |
Э Макс |
H±1.0 |
| 1/2w,1w |
3.2±0.5 |
90,0±1.0 |
6 |
3.5 |
5-8 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
8 |
3.5 |
5-8 |
| 2w,3ws |
50,0±1.0 |
15.5±1.0 |
8 |
3.5 |
5-8 |
| 3w |
60,0±1.0 |
17.5±1.0 |
8 |
3.5 |
5-8 |
Тип FKK
|
Ватты
|
Размеры ((мм) |
| ΦD |
Л |
P±1.0 |
Э Макс |
H1±1.0 |
H2±1.0 |
| 1/2w,1w |
3.2±0.5 |
90,0±1.0 |
5-7 |
3.5 |
8 |
4.5 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
5-9 |
3.5 |
8 |
4.5 |
| 2w,3ws |
50,0±1.0 |
15.5±1.0 |
5-9 |
3.5 |
8 |
4.5 |
| 3w |
60,0±1.0 |
17.5±1.0 |
5 - 10 |
3.5 |
8 |
4.5 |
Номерация частей
FR 1/2 W 10Ω J T52
FR: Тип- Сплавный металлический пленочный резистор
1/2 Вт: номинальная мощность
Нормальный размер: 1/4W, 1/2W, 1W, 2W, 3W
Малый размер: 1/2WS,1WS,2WS,3WS,5WS
10Ω: номинальное значение сопротивления серии E-24
J: допустимость сопротивления J=±5% K=±1%
T52: Форма P тип, тип M, тип MB, тип FK1, тип FK2, тип FKK
Номинальная мощность
Номинальная мощность - это максимальная мощность, которая может быть непрерывно загружена при указанной температуре окружающей среды
70°C,как указано в таблице-1; однако, когда температура окружающей среды превышает 70°C, должна быть определена номинальная мощность
от дерейтинговой кривой Фиг.1.
Таблица 1
|
Тип
|
Номинальная мощность
|
Максимально открытое
Напряжение
|
Диэлектрическая стойкость
напряжение
|
Диапазон сопротивления ((Омм)
|
| Нормальный размер |
FR1/4W |
0.25 Вт |
150 В |
300 В |
0.1~1K Ом |
| FR1/2W |
0.5W |
250 В |
350 В |
0.1~1K Ом |
| FR1W |
1 Вт |
250 В |
350 В |
0.1~1K Ом |
| FR2W |
2 Вт |
250 В |
400 В |
0.1~1K Ом |
| FR3W |
3W |
300 В |
400 В |
0.1~1K Ом |
| FR5W |
5 Вт |
300 В |
400 В |
0.1~1K Ом |
| Небольшие размеры |
FR1/2WS |
0.5W |
250 В |
300 В |
0.1~1K Ом |
| FR1WS |
1 Вт |
250 В |
350 В |
0.1~1K Ом |
| FR2WS |
2 Вт |
250 В |
350 В |
0.1~1K Ом |
| FR3WS |
3W |
300 В |
400 В |
0.1~1K Ом |
| FR5WS |
5 Вт |
300 В |
400 В |
0.1~1K Ом |
Рисунок 1 Кривая снижения мощности
Номинальное напряжение
Номинальное напряжение должно быть напряжением постоянного тока (DC) или постоянного тока (AC ((RMS на частоте мощности), которое соответствует
номинальная мощность и значение которых рассчитывается по формуле ниже.
E=√(P×R) где E: номинальное напряжение ((V)
P: Номинальная мощность ((W)
R: номинальное сопротивление ((Ω)
Диапазон температуры работы: -55°C+155°C
Строительство и материалы
Конструкция резистора (серия FR) должна быть следующей:
|
Нет
|
Положение
|
Материал
|
| 1 |
Керамическое ядро
|
Используется керамика с высоким содержанием алюминия.
|
| 2 |
Резисторы
|
Элемент резистора должен состоять из металлической пленки.
|
| 3 |
Терминал
|
Железная колпачка.
|
| 4 |
Соединение
|
Свинцовый провод, который покрыт сваркой, устанавливается на крышки путем сварки.
|
| 5 |
Свинцовые провода
|
Сварные или консервированные прожектованные проволоки.
|
| 6 |
Окончательная краска
|
Используется кремниевая смола.
|
| 7 |
Указание
|
Цветовой код.
|
Крышки терминала: Крышки должны быть надежно соединены с элементом резистора электрическим и механическим способом.

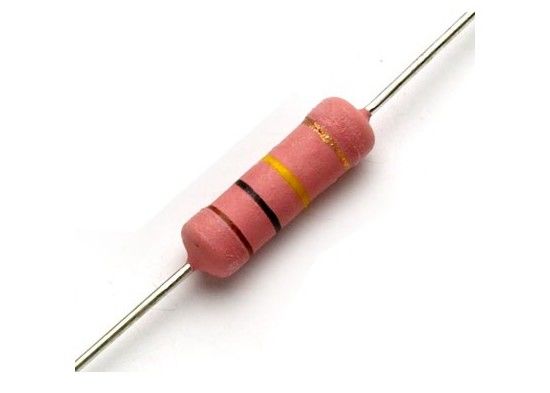

Цвет корпуса резистора
Таблица 2
| Нормальный размер |
Небольшие размеры |
| Тип |
Цвет |
Тип |
Цвет |
|
FR1/4W, FR1/2W,
FR1W, FR2W,
FR3W,FR5W
|
Серый
|
FR1/2WS, FR1WS,
FR2WS, FR3WS,
FR5WS
|
Розовый
|
Характеристики
Таблица 3
|
Положение
|
Производительность
|
Методы испытаний ((Соответствуют JIS C 5202)
|
|
Температура
Коэффициент
|
±200ppm/°C
(± 500 PPM/°C < 1 Ом)
|
Соблюдайте 5.2
R1-R0
R0 ((T1-T0) ×106 ((PPM/°C)
R0:значение сопротивления при комнатной температуре.( T0).
R1:Стоимость сопротивления при комнатной температуре плюс 100°C ((T1)
|
|
Недолго
перегрузка
|
В пределах ± ((1%+0,05Ω).
Никаких следов механических повреждений.
|
Номинальное напряжение × 2,5 раза,5 с
Но не превышать максимальное напряжение перегрузки.
(см. таблицу-1)
|
|
Изоляция
Сопротивление
|
104 МΩ или более.
|
Соблюдайте 5.6
Метод V-блока
Резистор испытывается при постоянном напряжении 500 В в течение 60 секунд.
|
|
Положение
|
Производительность
|
Методы испытаний ((Соответствуют JIS C 5202)
|
|
Диэлектрический
Выдерживает
Напряжение
|
Никаких следов механического повреждения, арки.
или повреждение изоляции.
|
Соблюдайте 5.7
Постоянное давление, метод V-блока
Резистор испытывается при потенциале переменного тока в течение 60 секунд (см. таблицу-1).
|
|
Терминальная прочность
|
Никаких следов механических повреждений.
|
Соблюдайте 6.1
|
Прочность на растяжение
|
мм
Диаметр
|
Сила натяжения N ((kgf)
|
Время
|
| Φ0,38 мм ~0,50 мм |
5 ((0,51) |
10±1
Второй
|
| Φ0,50 мм ~ 0,68 мм |
10 ((1.02) |
Прочность вращения: чтобы изгибать проволоку в точке примерно 6 мм ~ 6,5 мм от тела резистора. около 0,75 мм радиуса кривизны до 90 °, затем ловить проволоку на 1,2±0.4 мм от края точки изгиба и повернуть его (по часовой стрелке) на 360 градусов перпендикулярно оси резистора со скоростью 5 секунд в разПовторить повороты 2 раза, не вызывая никакого перерыва и расслабления.
|
|
Противопоказания на тепло сварки
|
В пределах ± ((1%+0,05 Омм)
Никаких следов механических повреждений.
|
Соблюдайте 6.4
350±10°С, 3±0,5 с
После испытаний отпуск на полчаса.
|
|
Сплавляемость
|
Покрыто новой сваркой по крайней мере на 95%.
|
Соблюдайте 6.5
Испытательная температура сварки: 255±5°C
Время погружения в пайку: 3±1,0 с
|
|
Положение
|
Производительность
|
Методы испытаний ((Соответствуют JIS C 5202)
|
|
Устойчивость к растворителям
|
Никакого повреждения защитного покрытия и маркировки.
|
Соблюдайте 6.9
Образцы полностью погружают в ванну изопроалкоголя в течение 3 минут с помощью ультразвука.
|
|
Цикл температуры
|
В пределах ± ((5%+0,05 Омм)
Никаких следов механических повреждений.
|
Соблюдайте 7.4
Нижняя сторона: -55°C/30 мин, температура в помещении: 10 - 15 мин
Высокая сторона:80°C/30 мин, температура в помещении: 10 - 15 мин
5 циклов
|
|
Жизнь нагрузки в условиях влажности
|
В пределах ± 5%+0,05Ω
|
Соблюдайте 7.9
40±2°C, 90-95% RH, 1000 ч.
Номинальное напряжение (90 мин включенное, 30 мин выключенное)
|
|
Продолжительность службы нагрузки
|
В пределах ± 5%+0,05Ω
|
Соблюдайте 7.10
70±3°C, 1000 часов
Номинальное напряжение (90 мин включенное, 30 мин выключенное)
|
| |
|
|
|
Времена
Показатель мощности
|
×12 |
×16 |
×25 |
×32 |
Время слияния
|
| 1/4 Вт |
10.1Ω~1KΩ |
2.1Ω~10Ω |
1.1Ω~2Ω |
0.1Ω~1Ω |
Меньше 60 секунд.
|
| 1/2 Вт |
| 1 Вт |
| 2 Вт |
| 3W |
*Полное напряжение =√Назначенная мощность ×Стоимость сопротивления ×Времена
*Стоимость сопротивления >100 раз
|

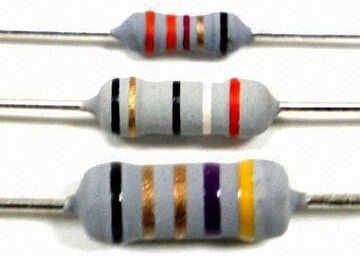

Указание - цветовой код
| Цвет |
Первая цифра
|
2-я цифра
|
Умножитель
|
Толерантность
|
Различить
|
| Черный |
0 |
0 |
100 |
|
|
Тип FUS в белом.
|
| Коричневый |
1 |
1 |
101 |
± 1% |
(F) |
| Красный |
2 |
2 |
102 |
± 2% |
(G) |
| Оранжевый |
3 |
3 |
103 |
|
|
| Желтый |
4 |
4 |
104 |
|
|
| Зеленый |
5 |
5 |
105 |
|
|
| Синий |
6 |
6 |
106 |
|
|
| Виолетка |
7 |
7 |
107 |
|
|
| Серый |
8 |
8 |
|
|
|
| Белый |
9 |
9 |
|
|
|
| Золото |
|
|
10-1 |
± 5% |
(J) |
| Серебро |
|
|
10-2 |
|
|
| Простые |
|
|
|
|
|
Пакет
Лента в упаковке на коробке (паковка Ammo) Размер и количество упаковочной коробки
| Тип |
Форма
|
Количество
|
Размеры (мм) |
|
Нормальный размер
|
Небольшие размеры
|
Л |
W |
H |
| FR1/4W |
FR1/2WS |
T26 |
5000 шт. |
260 |
50 |
100 |
| T52 |
5000 шт. |
260 |
80 |
100 |
| FR1/2W |
FR1WS |
T52 |
2000 шт. |
260 |
80 |
85 |
| FR1W |
FR2WS |
T52 |
1000 шт. |
260 |
80 |
85 |
| T67 |
1000 шт. |
260 |
85 |
92 |
| FR2W |
FR3WS |
T52 |
1000 шт. |
260 |
80 |
100 |
| T73 |
1000 шт. |
260 |
95 |
92 |
| FR3W |
FR5WS |
T84 |
500 шт. |
260 |
110 |
75 |
| FR5W |
T84 |
250 шт. |
260 |
110 |
75 |
Лента в коробке Bulk (Ammo Bulk) Размер и количество упаковочной коробки
| Тип |
Форма
|
Количество
|
Размеры (мм) |
|
Нормальный размер
|
Небольшие размеры
|
Л |
W |
H |
| FR1/4W |
FR1/2WS |
П |
10000 шт. |
240 |
140 |
76 |
| Формирование |
10000 шт. |
240 |
140 |
76 |
| FR1/2W |
FR1WS |
П |
5000 шт. |
240 |
140 |
76 |
| Формирование |
5000 шт. |
240 |
140 |
76 |
| FR1W |
FR2WS |
П |
2000 шт. |
240 |
140 |
76 |
| Формирование |
2000 шт. |
240 |
140 |
76 |
| FR2W |
FR3WS |
П |
2000 шт. |
240 |
140 |
76 |
| Формирование |
2000 шт. |
240 |
140 |
76 |
| FR3W |
FR5WS |
П |
100 шт. |
240 |
140 |
76 |
| Формирование |
250 шт. |
240 |
140 |
76 |
| FR5W |
П |
50 шт. |
240 |
140 |
76 |
| Формирование |
50 шт. |
240 |
140 |
76 |
Изображение завода
Тег:Сплавляемый металлический пленочный резистор,металлический пленочный резистор,углеродный пленочный резистор,резистор с проводным замыканием
Ваше сообщение должно содержать от 20 до 3000 символов!
