SQP SQM SQZ SQH MPR SQS Коаксиальный высокоалюминиевый керамический цемент Фиксированный проволочный резистор CR-L 20W 500RJ 63x13x13mm
Обзор
Цементные резисторы - это мощные резисторы, устойчивые к теплу и пламени.
Цементные резисторы изготавливаются для обработки большого количества энергии, проходящей через них, при этом они не повреждаются теплом или пламенем.Если вы разрабатываете схему, где много тока проходит через резистор и с ним необходимо быть устойчивым к высокой температуре и пламени, цементные резисторы - хороший выбор конструкции.
Типичные номинальные мощности варьируются от 1 до 20 Вт и более.
Толерантность от указанного значения сопротивления составляет около 5 процентов.
Основная спецификация
Опаковка: оптовая упаковка
Тип продукции: тип SQP, тип SQM, тип SQZ, тип SQH, тип MPR
Толерантность: ±5%, ±10%,
Диапазон значений сопротивления: 0,1 OHM-150K OHM
Стандарт испытаний: JISC 5202
Неиндуктивный тип также доступен.
Использовать проволочные стержни, стержни с резкой стоимостью или стержни из стекловолокна.
Номерация частей
КР-(?) 5 Вт 10 тыс. J
Тип: CR-L, CR-M, CR-YA, CR-YB, CR-YC, CR-YD, CR-YD1, CR-YE, CR-YG, CR-V
Номинальная мощность: 2W,3W,5W,7W,10W,15W,20W,30W,40W
Номинальное значение сопротивления: серии E-12 / серии E-24
Толерантность сопротивления: K ± 10%, J ± 5%, G ± 2%
Показатель мощности
Rated power is maximum power which can be continuously loaded at specified ambient temperature Ориентированная мощность - это максимальная мощность, которая может быть непрерывно загружена при указанной температуре окружающей среды
70°C,как в Таблице-1;however when the ambient temperature exceeds 70°C,rated power should be determined
от дерейтинговой кривой Фиг.1.
Таблица 1
|
Номинальная мощность
|
Максимальная рабочая способность
напряжение
|
Максимальная перегрузка
напряжение
|
Диэлектрическая стойкость
напряжение
|
Максимальная прерывистость
Перегрузочное напряжение
|
| 1 Вт |
350 В |
700 В |
1000 В |
1500 В |
| 2 Вт |
350 В |
700 В |
1000 В |
1500 В |
| 3W |
500 В |
1000 В |
1000 В |
1500 В |
| 5 Вт |
750 В |
1500 В |
1000 В |
1500 В |
| 7W |
1000 В |
1500 В |
1000 В |
1500 В |
| 10 Вт |
1000 В |
1500 В |
1000 В |
1500 В |
| 15 Вт |
1000 В |
15000В |
1000 В |
1500 В |
| 20 Вт |
1000 В |
1500 В |
1000 В |
1500 В |
| 30 Вт |
1000 В |
1500 В |
1000 В |
1500 В |
| 40 Вт |
1000 В |
1500 В |
1000 В |
1500 В |
Строительство
|
Нет
|
Положение
|
Материал
|
| 1 |
Керамическое ядро
|
Используется высокоалюминиевая керамика.
|
| 2 |
Резисторный элемент
|
Элемент резистора должен состоять из пленки из оксида металла или провода сопротивления.
(Пример:CN49W Φ1.0mm).
|
| 3 |
Терминал
|
Тинированная железная шапка.
|
| 4 |
Соединение
|
Свинцовый провод, который покрыт сваркой, устанавливается на крышки путем сварки.
|
| 5 |
Свинцовый провод
|
Сплавленная или консервированная обтяжная проволока.
|
| 6 |
Силиконовый цемент
|
Используется кремниевая смола. Согласно UL-94V-0 Негорячей спецификации
|
| 7 |
Керамический корпус
|
Высокая теплопроводность
|
Размер(единица: мм)

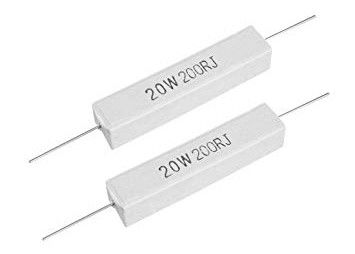

1) Керамический цементный резистор типа CR-L
|
Ватт
|
Размеры ((мм) |
Диапазон сопротивления ((Ω)
|
| Л |
W |
H |
Φd±0.05 |
Рана от проволоки
|
Пленка из оксида металла
|
| 1 Вт |
14±1.0 |
6.5±1.0 |
6.5±1.0 |
0.50 |
0.1Ω~22Ω |
25Ω~56KΩ |
| 2 Вт |
18±1.0 |
70,0±1.0 |
70,0±1.0 |
0.50 |
0.1Ω~22Ω |
25Ω~56KΩ |
| 3W |
22±1.0 |
80,0±1.0 |
80,0±1.0 |
0.68 |
0.1Ω~47Ω |
50Ω~100KΩ |
| 5 Вт |
22±1.0 |
9.5±1.0 |
9.5±1.0 |
0.68 |
0.1Ω~47Ω |
50Ω~100KΩ |
| 7W |
35±1.5 |
9.5±1.5 |
9.5±1.5 |
0.68 |
0.5Ω~330Ω |
450Ω~100KΩ |
| 10 Вт |
48±1.5 |
9.5±1.5 |
9.5±1.5 |
0.68 |
0.5Ω~450Ω |
470Ω~100KΩ |
| 15 Вт |
48±1.5 |
13±1.5 |
13±1.5 |
0.68 |
1Ω~500Ω |
510Ω~100KΩ |
| 20 Вт |
63±1.5 |
13±1.5 |
13±1.5 |
0.68 |
1Ω~600Ω |
620Ω~100KΩ |
| 30 Вт |
75±2.0 |
19±2.0 |
17±2.0 |
0.68 |
1Ω~600Ω |
620Ω~100KΩ |
| 40 Вт |
89±2.0 |
19±2.0 |
19±2.0 |
0.68 |
1Ω~600Ω |
620Ω~100KΩ |

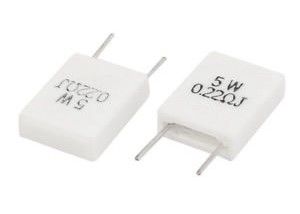

2) Керамический цементный резистор типа CR-M
|
Ватт
|
Размеры ((мм) |
Диапазон сопротивления ((Ω)
|
| W±1.0 |
S±1.0 |
H±1.5 |
Φd±0.05 |
P±1.0 |
Рана от проволоки
|
Пленка из оксида металла
|
| 2 Вт |
11.5 |
7.5 |
20.5 |
0.50 |
4.5 |
0.1Ω~47Ω |
50Ω~100KΩ |
| 3W |
12 |
8.5 |
25 |
0.68 |
4.5 |
0.1Ω~47Ω |
50Ω~100KΩ |
| 5 Вт |
13 |
9.5 |
25 |
0.68 |
4.5 |
0.1Ω~47Ω |
50Ω~100KΩ |
| 7W |
13 |
9.5 |
38 |
0.68 |
4.5 |
0.5Ω~330Ω |
450Ω~100KΩ |
| 10 Вт |
13 |
9.5 |
52 |
0.68 |
4.5 |
0.5Ω~450Ω |
470Ω~100KΩ |
| 10 Вт |
16 |
11.5 |
36 |
0.68 |
4.5 |
0.5Ω~450Ω |
470Ω~100KΩ |
3) Керамический резистор типа CR-YB
|
Ватт
|
Размеры ((мм) |
Диапазон сопротивления ((Ω)
|
| Л |
P±1.5 |
W1±1.2 |
W2±0.2 |
W3±0.2 |
H1±1.2 |
H2±0.2 |
H3±1.5 |
| 15 |
48±1.5 |
32.5 |
12.5 |
10 |
2.7 |
12.5 |
15 |
36 |
1.0-820 |
| 20 |
63±2 |
44 |
12.5 |
10 |
2.7 |
12.5 |
15 |
36 |
1.0-1K |

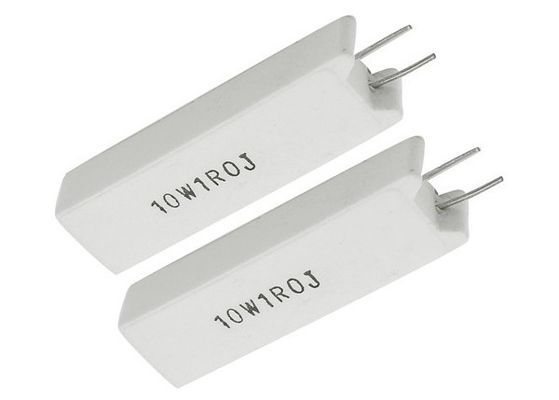

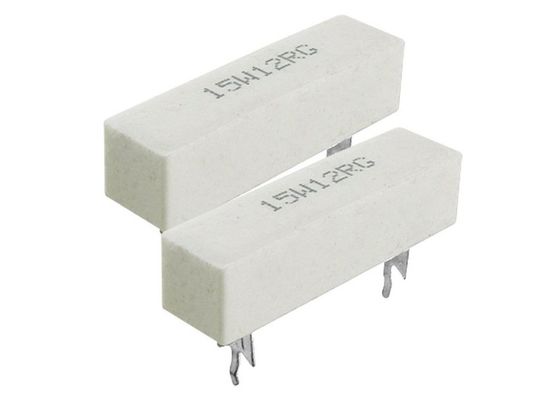

4) Резистор типа CR-YD
|
Ватт
|
Размеры ((мм) |
Диапазон сопротивления ((Ω)
|
| Л |
P±1.5 |
W±1.0 |
W1±0.2 |
W2±0.2 |
Относительно 0.2 |
H1±0.2 |
H2±1.5 |
| 3 |
24±1.0 |
12 |
9.5 |
7.5 |
1.6 |
9.5 |
25 |
39 |
0.5-150 |
| 5 |
27±1.0 |
15 |
9.5 |
7.5 |
1.6 |
9.5 |
25 |
39 |
0.5-220 |
| 7 |
35±1.5 |
22.5 |
9.5 |
7.5 |
1.6 |
9.5 |
25 |
39 |
1-470 |
| 10 |
48±1.5 |
34 |
9.5 |
7.5 |
1.6 |
9.5 |
25 |
39 |
1-680 |
| 15 |
48±1.5 |
32.5 |
12.5 |
10 |
3 |
12.5 |
30 |
47.5 |
1-820 |
| 20 |
63±2.0 |
44 |
12.5 |
10 |
3 |
12.5 |
30 |
47.5 |
1-1K |
5) Фиксированный резистор типа CR-YA
|
Ватт
|
Размеры ((мм) |
Диапазон сопротивления ((Ω)
|
| Л |
P±1.5 |
W1±1.0 |
W2±0.2 |
W3±0.2 |
H1±0.2 |
H2±0.2 |
H3±0.2 |
| 3 |
24±1.0 |
12 |
9.5 |
5.3 |
0.9 |
9.5 |
10 |
25.5 |
0.5-150 |
| 5 |
27±1.0 |
15 |
9.5 |
5.3 |
0.9 |
9.5 |
10 |
25.5 |
0.5-220 |
| 7 |
35±1.5 |
22.5 |
9.5 |
5.3 |
0.9 |
9.5 |
10 |
25.5 |
1-470 |
| 10 |
48±1.5 |
34 |
9.5 |
5.3 |
0.9 |
9.5 |
10 |
25.5 |
1-680 |
6) Керамический резистор типа CR-YC
|
Ватт
|
Размеры ((мм) |
Диапазон сопротивления ((Ω)
|
| Л |
P±1.5 |
W1±1.0 |
W2±0.2 |
W3±0.2 |
H1±1 |
H2±0.5 |
H3±1.5 |
| 3 |
24±1.0 |
12 |
9.5 |
7.3 |
1.6 |
9.5 |
10 |
25 |
0.5-150 |
| 5 |
27±1.0 |
15 |
9.5 |
7.3 |
1.6 |
9.5 |
10 |
25 |
0.5-220 |
| 7 |
35±1.5 |
22.5 |
9.5 |
7.3 |
1.6 |
9.5 |
10 |
25 |
1-470 |
| 10 |
48±1.5 |
34 |
9.5 |
7.3 |
1.6 |
9.5 |
10 |
25 |
1-680 |
7) Резистор типа CR-YE
|
Ватт
|
Размеры ((мм) |
Диапазон сопротивления ((Ω)
|
| Л |
P±1.5 |
W1±1.0 |
W2±0.2 |
W3±0.2 |
H1±0.2 |
H2±0.2 |
H3±1.5 |
H4±1.5 |
| 3 |
24±1.0 |
12 |
9.5 |
7.4 |
3 |
9.5 |
7.5 |
4.5 |
30.4 |
0.5-150 |
| 5 |
27±1.0 |
15 |
9.5 |
7.4 |
3 |
9.5 |
7.5 |
4.5 |
30.4 |
0.5-220 |
| 7 |
35±1.5 |
22.5 |
9.5 |
7.4 |
3 |
9.5 |
7.5 |
4.5 |
30.4 |
1-470 |
| 10 |
48±1.5 |
34 |
9.5 |
7.4 |
3 |
9.5 |
7.5 |
4.5 |
30.4 |
1-680 |
8) Цементный резистор типа CR-YD1
|
Ватт
|
Размеры ((мм) |
Диапазон сопротивления ((Ω)
|
| Л |
P±1.5 |
W±1 |
W2 |
W3 |
W1 |
H1 |
Н2 |
H3 |
| 15 |
48±1.5 |
22 |
12.5 |
10 |
1.5 |
5 |
12.5 |
30 |
47.5 |
10-820 |
| 20 |
63±2.0 |
44 |
12.5 |
10 |
1.5 |
5 |
12.5 |
30 |
47.5 |
1.0-1K |
9) Резистор типа CR-V с фиксированным проволочным резистором
|
Ватт
|
Размеры ((мм) |
Диапазон сопротивления ((Ω)
|
| L1 |
L2±0.2 |
Л3±0.2 |
H1±0.2 |
H2±0.2 |
H3±1.0 |
W1±1.0 |
W2±0.2 |
W3±0.5 |
| 5 |
31±1.0 |
5 |
4 |
1.5 |
11 |
9.5 |
9.5 |
1.5 |
11.5 |
0.5-220 |
| 7 |
49±1.5 |
10 |
4 |
1.5 |
11 |
9.5 |
9.5 |
1.5 |
11.5 |
1-470 |
| 10 |
62.5±2 |
10 |
4 |
1.5 |
11 |
9.5 |
9.5 |
1.5 |
11.5 |
1-680 |
| 15 |
63.5±2 |
10 |
4.5 |
2.5 |
14.5 |
13 |
13 |
2.5 |
15.5 |
1-820 |
| 20 |
75±2 |
10 |
4.5 |
2.5 |
17.5 |
13 |
13 |
2.5 |
15.5 |
1-1K |

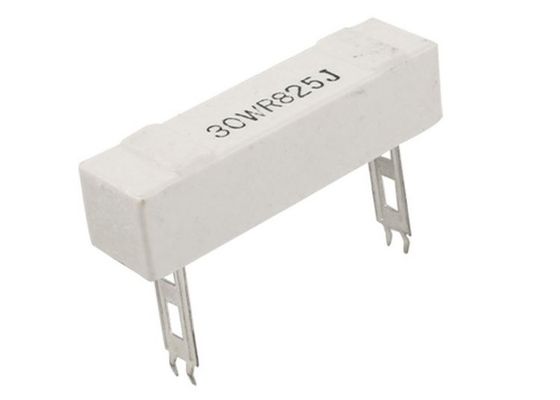

10) Керамический резистор типа CR-H
|
Ватт
|
Размеры ((мм) |
Диапазон сопротивления ((Ω)
|
| L1 |
L2±1.0 |
W3±0.2 |
P2 |
P3 |
t2 |
h2 |
W1 |
W2 |
H1 |
Н2 |
| 10 |
48±1.5 |
23 |
12 |
6 |
8 |
0.6 |
4 |
9.5±1.0 |
5 |
9.5±1.0 |
6±1.5 |
1-680 |
| 15 |
48±1.5 |
23 |
12 |
7 |
8 |
0.8 |
4 |
12.5±1.2 |
6 |
12.5±1.2 |
7.5±2.0 |
10-820 |
| 20 |
63±2.0 |
23 |
12 |
7 |
10 |
0.8 |
4 |
12.5±1.2 |
6 |
12.5±1.2 |
7.5±2.0 |
1-1K |
| 30 |
75±2.5 |
56 |
18 |
9 |
10 |
0.8 |
4.2 |
19±1.5 |
7.5 |
19±1.5 |
10±2.0 |
1-1K |
| 40 |
88±2.5 |
68 |
18 |
9 |
10 |
0.8 |
4.2 |
19±1.5 |
7.5 |
19±1.5 |
10±2.0 |
1-1K |
Путешествие производственного процесса
Отдело осяных резисторов свинцового типа - отдел сварки - отдел упаковки - отдел SMD резисторов - отдел печати - отдел стрельбы - боковой терминал
