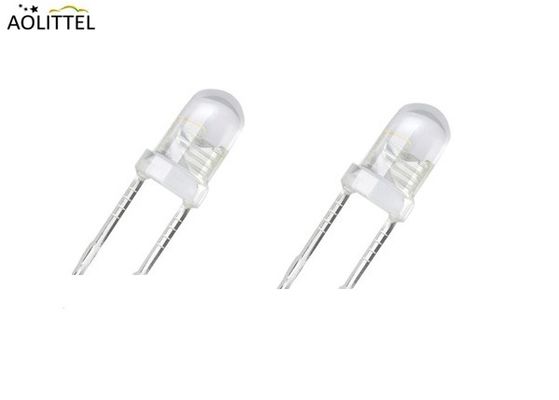

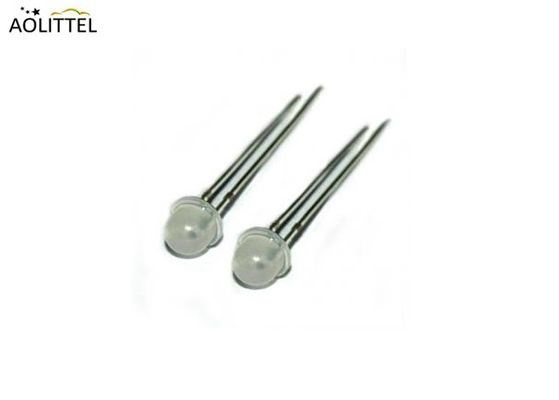

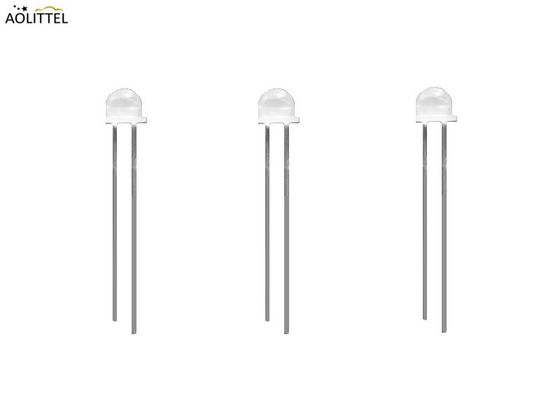

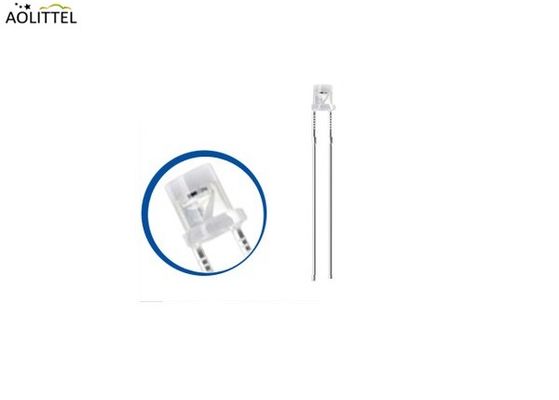

Усилители фототока с высоким приростом IC 450-1050nm 6 мм линейный фоторезистор LDR световой датчик EKPD111A
Типичные применения
Замена фоторезистора (CdS).
Контроль яркости подсветки для ЖК-мониторов, телевизоров,
PDA, камеры и мобильные телефоны.
Выключатель осветительного оборудования и игрушек.
Проверка на дневный свет.
(с) (с) (с)
Скачать________
Размер (единица: мм)
Окончательные параметры:Ta=25°C
| Параметры |
Символ |
Рейтинг |
Единица |
| Положительное разрывное напряжение |
Вдд |
70 |
V |
| Напряжение обратного разрыва |
- Вдд. |
7 |
V |
| Максимальная мощность. |
ПД |
100 |
мВт |
| Рабочая температура |
Топр |
-25 ~ +70 |
°C |
| Температура хранения |
Tstg |
-25 ~ +80 |
°C |
| Температура сварки (5′′) |
Цол |
260 |
°C |
※1 сварка в месте, находящемся на расстоянии 4 мм от геля, и время сварки не более 5 секунд.
Электрические оптические характеристики Ta=25°C
| Параметры |
Символ |
Условия испытания |
Минуточку. |
Тип. |
Макс. Макс. |
Единица |
| Световой ток |
EKPD111A
EKPD011A
EKPD011B
|
IC ((Vdd=5V
Rss=1k) |
Vdd=5V, Ev=10Lux |
1500 |
|
2500 |
μA |
| Vdd=5V, Ev=20Lux |
500 |
|
1500 |
| Vdd=5V, Ev=100Lux |
200 |
|
500 |
| Темный поток |
Питье |
Vdd=5V, Ee=0 ※2 |
|
|
500 |
nA |
| Спектр |
λ |
|
450 ~ 1050 |
nm |
| Насыщенное напряжение |
Vdd-Vss |
|
|
0.18 |
|
V |
| Время подъема |
Тр |
Vdd=5V, Rss=1k |
|
3.2 |
|
μS |
| Время осени |
Тф |
|
4.8 |
|
μS |
※ 2 Ev, Ee получили в состоянии белого светодиода.
СТРАНИЦЫ
Линейный выход соответствует освещению.
Встроенный оптический фильтр для спектральной реакции, аналогичной человеческому глазу.
Усилители фототока с высокой нагрузкой IC
Температура стабильная.
Низкий темный ток и низкий рабочий Lux.
Соответствует требованиям RoHS / свободно от Pb / Cd.
Обзор
Светочувствительный датчик - это то, что робот может использовать для обнаружения текущего уровня освещенности окружающей среды, то есть его яркости/темноты.включая "фоторезисторы"Датчик, включенный в комплект BOE Shield-Bot, и тот, который мы будем использовать, называется фототранзистором.
Фототранзистор
Чтобы понять, что такое фототранзистор, мы должны сначала определить, что такое транзистор.
По сути, обычный транзистор - это электрический компонент, который ограничивает поток тока определенным количеством, зависящим от тока, наложенного на него через другой пин - так что есть коллектор,излучатель, и "база", которая контролирует, сколько тока может пройти через коллектор через излучатель.
Диаграмма цепи транзистора
Фототранзистор, с другой стороны, использует уровень света, который он обнаруживает, чтобы определить, сколько тока может пройти через схему.Он пропускает только небольшое количество тока.Если он обнаружит яркий свет, он пропускает большее количество тока.
Диаграмма схемы фототранзистора
Мы можем использовать уникальные свойства фототранзистора, подключив его к аналоговому порту.
Что такое Analog?
На данный момент, вы использовали только цифровые порты платы, которые могут принимать либо 0 (значение 0 вольт) или 1 (значение 5 вольт) как вход,и дать то же самое, что выход (PWM просто циклы это на и от очень быстро)Аналоговые порты, с другой стороны, могут принимать бесконечный диапазон значений от 0 до 5 вольт.Это означает, что наш робот может перевести их в содержательные сенсорные данные, которые могут передать намного больше данных.В случае фототранзистора это означает, что мы можем сказать не только, "темно" или "светло", но все значения между ними.И действительно, для многих датчиков.
Фоторезисторы
Фоторезистор работает аналогично фототранзистору, но изменяет сопротивление в зависимости от количества света, падающего на него.Фоторезисторы менее чувствительны- Да, тоже.
Фоторезистор
