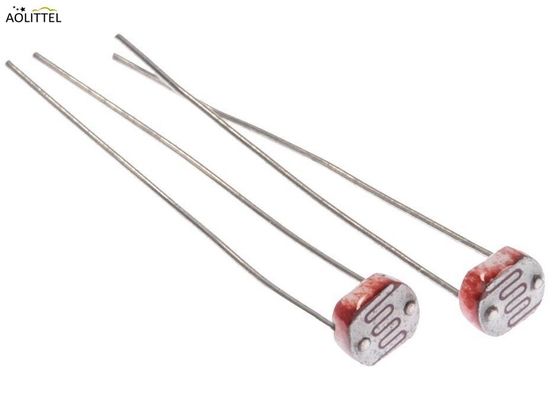

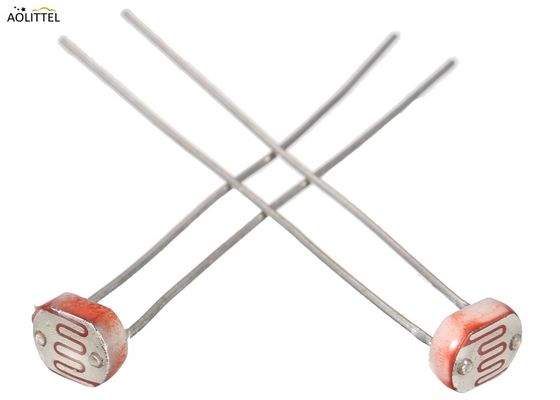

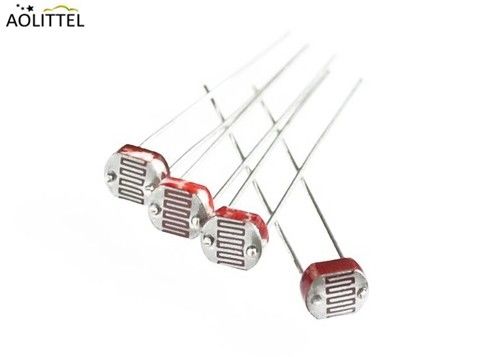

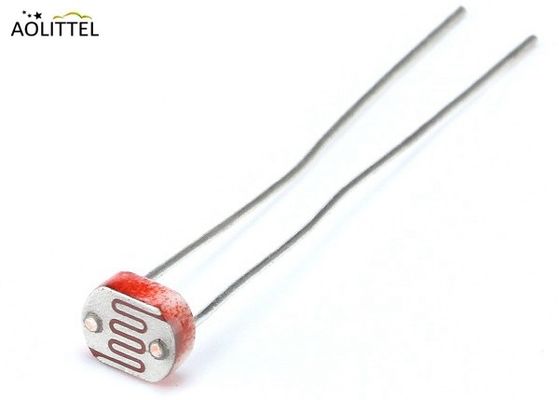

Сесситивный круглый фоторезистор диаметром 5 ммСветодатчикСерия GM55 для применения датчиков
Описание
О маленький фоторезисторСветодатчикФоторезистор снижается с увеличением интенсивности падающего света.СветодатчикОн также называется светозависимым резистором (LDR).
(с) (с) (с)
Скачать________
ФотоэлементыСветодатчикОни небольшие, недорогие, маломощные, просты в использовании и не изнашиваются.По этой причине они часто появляются в игрушках, гаджетах и приборах.Их часто называют клетками CdS (они сделаны из кадмия-сульфида), светозависимые резисторы (LDR) и фоторезисторы.
| Фоторезистор на маленьком CD-дискеСветодатчикЧлен семьи |
| Нет |
Диаметр |
Серия |
| 1 |
3 мм |
GM35 |
| 2 |
4 мм |
GM45 |
| 3 |
5 мм |
GM55 |
| 4 |
7 мм |
GM75 |
| 5 |
11 мм |
GM115 |
| 6 |
12 мм |
GM12G |
| 7 |
20 мм |
GM205 |
| 8 |
25 мм |
GM255 |
Размер (мм)
Особенности
Хорошая надежность
Небольшой объем
Высокая чувствительность
Быстрая реакция
Хорошие характеристики спектра
Эпоксидные капсулы
Надежная работа
Применение
Камера автоматического измерения
Фотоэлектрическое управление
Управление внутренним освещением
Промышленное управление сигнализацией
Выключатель с управляемым светом
Светодиодный свет
Электронные игрушки.
Спецификация
| Госпожа |
Модель |
Максимальное напряжение
VDC
|
Максимальная мощность.
МВ
|
Температура окружающей среды (°C) |
Пик спектра nm
|
Сопротивление свету (10Lux)
KΩ
|
Темное сопротивление
≥MΩ
|
γ100
10
|
Ответ
Время
(ms)
|
Характеристика сопротивления освещению |
| Увеличение |
Уменьшение |
|
φ5
|
GM5506 |
150 |
90 |
-30 ~ +70 |
540 |
2-5. |
0.1 |
0.5 |
30 |
30 |
|
| GM5516 |
150 |
90 |
-30 ~ +70 |
540 |
5 - 10 |
0.2 |
0.5 |
30 |
30 |
1 |
| GM5528 |
150 |
100 |
-30 ~ +70 |
540 |
10-20 |
1 |
0.6 |
20 |
30 |
2 |
| GM5537-1 |
150 |
100 |
-30 ~ +70 |
540 |
20-30 |
2 |
0.6 |
20 |
30 |
3 |
| GM5537-2 |
150 |
100 |
-30 ~ +70 |
540 |
30-50 |
3 |
0.7 |
20 |
30 |
3 |
| GM5539 |
150 |
100 |
-30 ~ +70 |
540 |
50-100 |
5 |
0.8 |
20 |
30 |
4 |
| GM5549 |
150 |
100 |
-30 ~ +70 |
540 |
100-200 |
10 |
0.9 |
20 |
30 |
5 |
Условия испытания
Максимальное внешнее напряжение: максимальное напряжение может быть последовательно наложен в компонентах в темноте.
Темное сопротивление: Сопротивление, которое получается от закрытого 10 люкс света в течение 10 секунд. Максимальная мощность: Когда температура окружающей среды составляет 25°C с использованием наибольшей мощности Сопротивление света:Сопротивление, которое получается после 400-600люкс света в течение 2 часов, испытание с стандартным освещением (CCT:2854K) 10 люкс получить значение.
Значение: соотношение получается из стандартного сопротивления при освещенности 10 люкс и освещенности 100 люкс.
Lg (R10/R100)
γ= =Lg(R10/R100)
Лг (100/10)
R10、R100 значение сопротивления в 10 и 100 люксах соответственно. (толерантность γs ±0,1)
Физические и экологические характеристики
Что это, черт возьми, Люкс?
Большинство таблиц данных используют люкс для обозначения сопротивления при определенных уровнях освещения.
Но что такое люкс? Это не метод, который мы обычно используем для описания яркости, поэтому его трудно измерить. Вот таблица, адаптированная из статьи Википедии на эту тему!
| Освещение |
Пример |
| 00,002 люкс |
Безлунное ясное ночное небо |
| 0.2 люкс |
Минимальная конструкция аварийного освещения (AS2293). |
| 0.27 - 1 люкс |
Полнолуние в ясную ночь |
| 3.4 люкс |
Темная граница гражданского сумерка под ясным небом |
| 50 люкс |
Семейная гостиная |
| 80 люкс |
Коридор/туалет |
| 100 люкс |
Очень темный пасмурный день |
| 300 - 500 люкс |
Восход или закат солнца в ясный день. |
| 1,000 люкс |
Облачный день; типичное освещение телевизионной студии |
| 10,000 - 25 000 люкс |
Полный дневный свет (не прямые солнечные лучи) |
| 32,000 - 130,000 люкс |
Прямой солнечный свет |
Испытание фоторезистораСветодатчик
The easiest way to determine how your photoresistor works is to connect a multimeter in resistance-measurement mode to the two leads and see how the resistance changes when shading the sensor with your handВ противном случае, просто убедитесь, что вы попробовали разные диапазоны, между 1MΩ и 1KΩ, прежде чем "сдаться".
Подключение фоторезистораСветодатчик
1)Потому что фоторезисторСветодатчикЭто означает, что вы можете подключить их в любую сторону, и они будут работать отлично!
2)ФоторезисторСветодатчикДовольно прочные, можно легко сварка к ним, отрезать провода, подключить их в хлебные доски, использовать клипы аллигатора, и т.д.Единственная осторожность, которую вы должны принять, это избегать изгиба проводов прямо у эпоксидного датчика., так как они могут разорваться, если их слишком часто изгибают.
