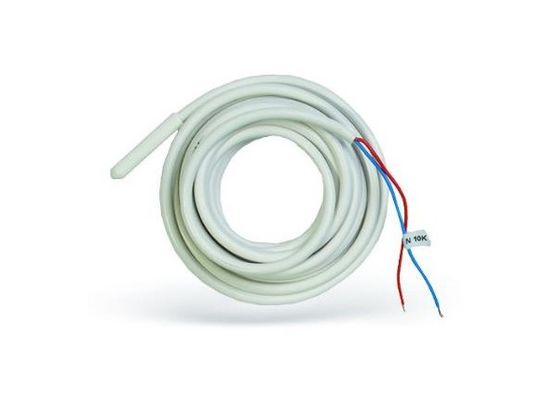

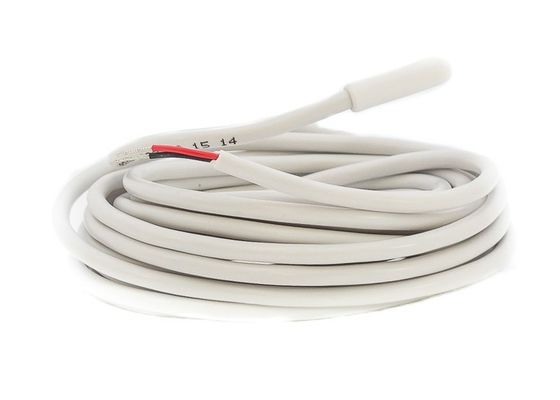

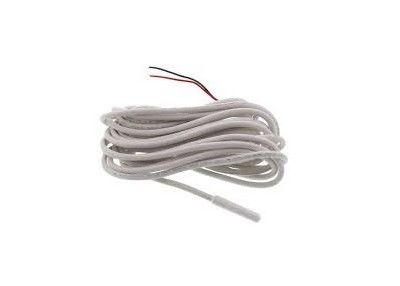

ПВХ сверхуплавленный термостат для удаленной комнаты для отопления кабеля для отопления без пола микротемпературный датчик Зонд 10KΩ 3950K 6,5x25 мм
Обзор
Зонд и датчик используются для контроля температуры, где влажность будет проблемой, то есть в влажном помещении или ванной комнате.
(с) (с) (с)
Скачать________
Материалы
| Нет |
Наименование материала |
Материал и спецификации |
| 1. |
Элемент |
R25=10KΩ±1% B25/50=3950K±1% DC |
| 2. |
Покрытие |
НТК, инкапсулированный с использованием сверхплавильного материала из ПВХ (белый) |
| 3 |
Кабельные функции |
UL2464-22AWG Тинопокрытый медный кабель с белым ПВХ плоским проводком 80°C 300В
|
| 4. |
Стержневые концы. |
Тиннированный. |
Размер (мм)
| Размер |
| А. |
В. |
В |
D |
Л |
| 6.5 |
20 |
25±5 |
3±1 |
Как требуется. |
Выступления
| Нет |
Положение |
Подпись |
Условия испытания |
Минуточку. |
Никаких. |
Макс. Макс. |
Единица |
| 1. |
Сопротивление при 25°C |
R25 |
Ta=25±0,05°C
ПT¥0.1mw
|
9.9 |
10.0 |
10.1 |
kΩ |
| 2. |
B Значение |
B25/50 |
|
3910.5 |
3950 |
3989.5 |
k |
| 3. |
Коэффициент рассеивания |
σ |
В покое. |
Около двух. |
mW/°C |
| 4. |
Время ответа. |
τ |
В текущей воде |
Около 15. |
Второй |
| 5. |
Выдерживающее напряжение |
/ |
1500ВАК 2 сек |
Никаких сбоев. |
Второй |
| 6. |
Сопротивление изоляции |
|
500 ВДС |
100 фунтов стерлингов. |
MΩ |
| 7. |
Диапазон рабочей температуры |
/ |
/ |
-30 |
/ |
+105 |
°C |
Установка сухих и твердых стен
Minco Heat 0,5M2 Двухпроводниковые электрические нагревательные коврики для теплого пола, нагревательные комплекты для пола
Сопротивление против температурной таблицы
| Таблица преобразований R-T |
| R25=10KΩ±1% B25/50.=3950K±1% |
| T/°C |
Rmin |
РЦен |
Rmax |
T/°C |
Rmin |
РЦен |
Rmax |
| -40 |
335.811 |
351.495 |
367.875 |
-5 |
41.735 |
42.774 |
43.834 |
| - 39 |
314.029 |
328.472 |
343.546 |
- 4 |
39.599 |
40.563 |
41.547 |
| - 38 |
293.803 |
307.110 |
320.988 |
- Три. |
37.586 |
38.480 |
39.392 |
| - 37 |
275.015 |
287.279 |
300.060 |
-2 |
35.686 |
36.517 |
37.363 |
| - 36 |
257.552 |
268.859 |
280.635 |
-1 |
33.894 |
34.665 |
35.450 |
| -35 |
241.313 |
251.741 |
262.595 |
0 |
32.203 |
32.919 |
33.646 |
| - 34. |
226.204 |
235.826 |
245.832 |
1 |
30.607 |
31.270 |
31.945 |
| -33 |
212.141 |
221.021 |
230.250 |
2 |
29.099 |
29.715 |
30.340 |
| - 32 года |
199.044 |
207.242 |
215.757 |
3 |
27.674 |
28.246 |
28.826 |
| - 31 |
186.841 |
194.412 |
202.270 |
4 |
26.328 |
26.858 |
27.396 |
| -30 |
175.465 |
182.460 |
189.714 |
5 |
25.055 |
25.547 |
26.045 |
| - 29 |
164.856 |
171.320 |
178.019 |
6 |
23.851 |
24.307 |
24.769 |
| -28 |
154.957 |
160.932 |
167.120 |
7 |
22.712 |
23.135 |
23.563 |
| -27 |
145.716 |
151.241 |
156.959 |
8 |
21.634 |
22.026 |
22.423 |
| -26 |
137.086 |
142.196 |
147.481 |
9 |
20.614 |
20.977 |
21.345 |
| - 25 |
129.022 |
133.750 |
138.636 |
10 |
19.650 |
19.987 |
20.327 |
| - 24 года. |
121.485 |
125.859 |
130.378 |
11 |
18.733 |
19.044 |
19.359 |
| - 23. |
114.435 |
118.485 |
122.665 |
12 |
17.865 |
18.154 |
18.445 |
| - 22 года. |
107.840 |
111.589 |
115.457 |
13 |
17.043 |
17.310 |
17.579 |
| - 21 |
101.667 |
105.139 |
108.718 |
14 |
16.264 |
16.510 |
16.759 |
| - 20 |
95.886 |
99.102 |
102.415 |
15 |
15.524 |
15.752 |
15.982 |
| -19 |
90.471 |
93.450 |
96.518 |
16 |
14.823 |
15.034 |
15.246 |
| - 18 лет. |
85.395 |
88.156 |
90.997 |
17 |
14.157 |
14.352 |
14.548 |
| -17 |
80.636 |
83.195 |
85.826 |
18 |
13.525 |
13.705 |
13.885 |
| -16 |
76.173 |
78.544 |
80.982 |
19 |
12.925 |
13.090 |
13.257 |
| -15 |
71.984 |
74.183 |
76.441 |
20 |
12.354 |
12.507 |
12.660 |
| -14 |
68.052 |
70.091 |
72.184 |
21 |
11.813 |
11.953 |
12.094 |
| -13 |
64.359 |
66.250 |
68.189 |
22 |
11.298 |
11.427 |
11.557 |
| - 12 |
60.889 |
62.643 |
64.441 |
23 |
10.808 |
10.927 |
11.046 |
| - 11 |
57.628 |
59.255 |
60.922 |
24 |
10.342 |
10.452 |
10.561 |
| - 10 |
54.562 |
56.071 |
57.617 |
25 |
9.900 |
10.000 |
10.100 |
| -9 |
51.677 |
53.078 |
54.511 |
26 |
9.470 |
9.570 |
9.670 |
| -8 |
48.963 |
50.263 |
51.592 |
27 |
9.061 |
9.161 |
9.260 |
| -7 |
46.408 |
47.614 |
48.847 |
28 |
8.672 |
8.771 |
8.871 |
| -6 |
44.002 |
45.121 |
46.264 |
29 |
8.302 |
8.401 |
8.499 |
| Таблица преобразований R-T |
| R25=10KΩ±1% B25/50.=3950K±1% |
| T/°C |
Rmin |
РЦен |
Rmax |
T/°C |
Rmin |
РЦен |
Rmax |
| 30 |
7.950 |
8.048 |
8.146 |
67 |
1.881 |
1.932 |
1.984 |
| 31 |
7.615 |
7.712 |
7.809 |
68 |
1.817 |
1.866 |
1.917 |
| 32 |
7.295 |
7.391 |
7.488 |
69 |
1.754 |
1.803 |
1.852 |
| 33 |
6.991 |
7.086 |
7.182 |
70 |
1.695 |
1.742 |
1.790 |
| 34 |
6.702 |
6.795 |
6.890 |
71 |
1.637 |
1.684 |
1.731 |
| 35 |
6.425 |
6.518 |
6.612 |
72 |
1.582 |
1.627 |
1.674 |
| 36 |
6.162 |
6.254 |
6.346 |
73 |
1.529 |
1.573 |
1.619 |
| 37 |
5.911 |
6.001 |
6.092 |
74 |
1.478 |
1.521 |
1.566 |
| 38 |
5.672 |
5.761 |
5.850 |
75 |
1.429 |
1.471 |
1.515 |
| 39 |
5.443 |
5.531 |
5.619 |
76 |
1.382 |
1.423 |
1.466 |
| 40 |
5.225 |
5.311 |
5.398 |
77 |
1.336 |
1.377 |
1.419 |
| 41 |
5.017 |
5.102 |
5.188 |
78 |
1.293 |
1.332 |
1.373 |
| 42 |
4.818 |
4.902 |
4.986 |
79 |
1.251 |
1.289 |
1.329 |
| 43 |
4.628 |
4.710 |
4.794 |
80 |
1.210 |
1.248 |
1.287 |
| 44 |
4.447 |
4.528 |
4.609 |
81 |
1.171 |
1.208 |
1.246 |
| 45 |
4.274 |
4.353 |
4.433 |
82 |
1.134 |
1.170 |
1.207 |
| 46 |
4.108 |
4.186 |
4.265 |
83 |
1.098 |
1.133 |
1.170 |
| 47 |
3.950 |
4.026 |
4.104 |
84 |
1.063 |
1.097 |
1.133 |
| 48 |
3.799 |
3.874 |
3.950 |
85 |
1.029 |
1.063 |
1.098 |
| 49 |
3.654 |
3.728 |
3.802 |
86 |
0.997 |
1.030 |
1.064 |
| 50 |
3.515 |
3.588 |
3.661 |
87 |
0.966 |
0.998 |
1.032 |
| 51 |
3.383 |
3.454 |
3.526 |
88 |
0.936 |
0.968 |
1.000 |
| 52 |
3.256 |
3.326 |
3.396 |
89 |
0.907 |
0.938 |
0.970 |
| 53 |
3.135 |
3.203 |
3.272 |
90 |
0.879 |
0.909 |
0.941 |
| 54 |
3.019 |
3.085 |
3.153 |
91 |
0.852 |
0.882 |
0.912 |
| 55 |
2.907 |
2.973 |
3.039 |
92 |
0.826 |
0.855 |
0.885 |
| 56 |
2.801 |
2.865 |
2.930 |
93 |
0.801 |
0.829 |
0.859 |
| 57 |
2.699 |
2.761 |
2.825 |
94 |
0.777 |
0.805 |
0.833 |
| 58 |
2.601 |
2.662 |
2.724 |
95 |
0.753 |
0.781 |
0.809 |
| 59 |
2.507 |
2.567 |
2.628 |
96 |
0.731 |
0.758 |
0.785 |
| 60 |
2.417 |
2.476 |
2.535 |
97 |
0.709 |
0.735 |
0.762 |
| 61 |
2.330 |
2.388 |
2.447 |
98 |
0.688 |
0.714 |
0.740 |
| 62 |
2.248 |
2.304 |
2.361 |
99 |
0.668 |
0.693 |
0.719 |
| 63 |
2.168 |
2.223 |
2.280 |
100 |
0.648 |
0.673 |
0.698 |
| 64 |
2.092 |
2.146 |
2.201 |
101 |
0.629 |
0.653 |
0.678 |
| 65 |
2.019 |
2.072 |
2.126 |
102 |
0.611 |
0.635 |
0.659 |
| 66 |
1.949 |
2.000 |
2.053 |
103 |
0.593 |
0.616 |
0.640 |
Что такое датчик пола и как он работает?
Каждый aolittel электрический термостат напольного отопления должен быть сконфигурирован с использованием датчика на полу для мониторинга температуры пола.Это самый точный способ контролировать рабочую температуру и положительно повлиять на ваши счета за электроэнергию.
Сенсорный зонд имеет длину 3 м, толщину 4 мм и должен быть установлен в трубопроводе, в канаве в полу или изоляционной доске.
Провод имеет диаметр 11 мм и должен использоваться для облегчения удаления или замены, если это необходимо.
Sensor probes should always be installed in a clear area of the floor (internal doorways are a good spot) away from any other hot or cold influence such as hot water pipes or large glazed elevations and never under a rugКовры действуют как изоляторы, удерживая тепло в полу и повышая температуру.
Если покрыть сенсорный зонд ковром, остальная часть пола останется холодной, потому что термостат контролирует только самую жаркую часть пола.
Фактический датчик находится внутри модуля на конце кабеля и работает путем постоянного мониторинга температуры пола.
Данные о температуре отправляются обратно на термостат, который при работе по заданному графику автоматически поддерживает желаемую температуру пола.
3 совета по установке датчика пола
Когда дело доходит до установки системы напольного отопления, большая часть внимания уделяется прокладке кабеля отопления.Используете ли вы пластиковые фиксационные ленты для переплетения кабеля вперед и назад по комнатеЕсли вы проталкиваете кабель в монтажную мембрану, или ваша система поставляется предварительно смонтированной на сетчатой ткани, примерно 95% усилий уходит на установку кабеля.Остальные 5% уходят на подключение термостата и установку датчика пола. And though it’s clear what a floor sensor does — provides an accurate reading of the floor temperature to the thermostat so that it can regulate the system — how it works takes a little bit more researchВ руководстве по установке вашей системы напольного отопления есть все подробности о том, как правильно установить датчик напольного отопления.это объяснит, что датчик пола не должен достигать середины комнаты, чтобы получить самый точный показатель температуры полаОн только должен достичь примерно 6 дюймов в систему, проходя параллельно с (и никогда не перекрывая) нагревательный кабель.есть несколько советов по установке, которые вы можете не найти в руководстве, что поможет знать заранее.
Совет No 1: Установите два датчика на полу. Когда дело доходит до подогрева, лучше быть активным, чем реактивным, если это возможно.Вот почему WarmlyYours предлагает установить два датчика пола, но подключить только один к термостату.Таким образом, если ваш датчик пола выйдет из строя, у вас уже есть резервная установка, которую вы можете просто подключить к задней части термостата.Резервные/заменительные датчики пола доступны для покупки на сайте www.Хотя сенсоры пола очень редко выпадают из строя, установка двух вместо одного из них избавит вас от необходимости ремонта в случае, если вы столкнетесь с неисправностью.
Совет No2: Используйте подкладку.Дензор пола толще, чем нагревательный элемент.пол датчик гнездится в красиво рядом с нагревательным элементом без добавления к подъему пола, потому что тонкий набор обеспечивает достаточно толстую подушку между нагревательным элементом и поломОднако системы напольного отопления, установленные под ковром или ламинированным покрытием, не используют тонкости.датчик пола будет расположен выше, чем нагревательный кабельЛучший способ решить эту проблему - вырезать канал в подполье, расположенном под системой напольного отопления.Это позволит датчику пола получить точный показатель без добавления к высоте пола.
Совет No3: Используйте колючее соединение для ремонта. Если у вас есть система подогрева пола, установленная под плитой или каменным полом, и датчик пола не работает, ваши колючие соединения могут помочь!Можно установить заменяющийся датчик пола в соединение и затем нанести на него. Это позволит вам избежать необходимости порвать любую плитку для ремонта датчика. Дополнительный датчик пола включен с покупкой любого термостата nSpiration.Пользователи могут выбрать свой тип напольного покрытия или даже ввести индивидуальный диапазон температуры, чтобы гарантировать, что температура пола не превышает рекомендуемые производителем пределы..
