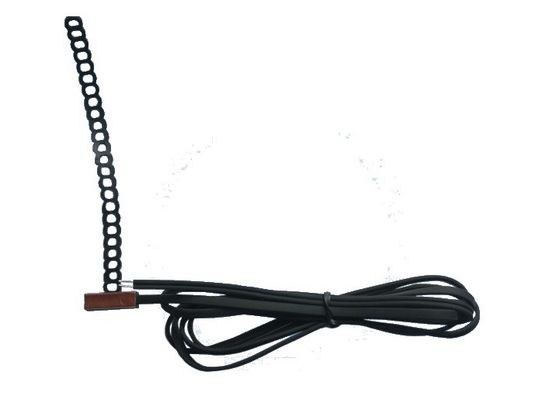

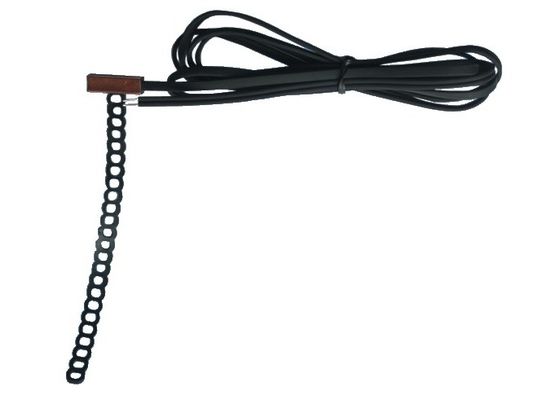

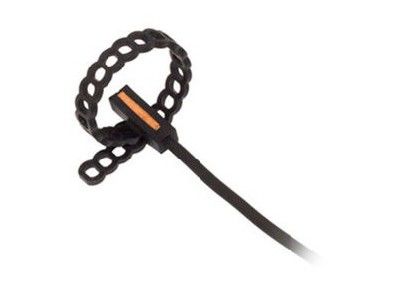

Над отлитым в форму ИП67 сделайте ремень водостойким на зонде 2МТ температуры ТПЭ НТК кольца с медной трубкой для труб Зажим-на применении
Описание
Соответствующий для измерять на трубах, с термопластиковым резиновым случаем и медной трубкой самый лучший компромисс между временем быстрой реакции и степенью защиты. Учитывать легкую и быструю установку и удаление. Этот зонд ориентирован на заказчика на требованиях к клиентов.
ОБЛАСТИ ПРИМЕНЕНИЯ
Тепловые насосы
Нагревать
Горячие нагреватели воды
ТЕХНИЧЕСКИЕ ДАННЫЕ
ДИАПАЗОН ТЕМПЕРАТУР | (- °К 50+110) |
СТЕПЕНЬ ЗАЩИТЫ | ИП67 |
ДАТЧИК | НТК-ПТК-ПТ100-ПТ1000- (больше датчиков доступны по запросу) |
МАТЕРИАЛ СЛУЧАЯ | Резина и медь Тхэрмпластик |
МАТЕРИАЛ КАБЕЛЯ | ТПЭ |
ТЕРМИНАЛЫ | Залуживанный, штыри, соединители (другие терминалы доступны по запросу) |
ВРЕМЯ НА ОТВЕТ | Сек около 15 (согласно конфигурации) |
ОТМЕЧАТЬ | Маркировка лазера на кабеле, ярлык (ориентированный на заказчика по запросу) |
ТЕРМИСТОР НТК | Р25: 10К±1%, Б25/85: 3977±1% |
РАСКВАРТИРОВЫВАТЬ | плита 6*20мм медная |
ПОДВОДЯЩИЙ ПРОВОД | ТПЭ АВГ26*2К плоский (тип б) |
Коэффициент энергопотерь | Около 2 мВ/К |
Выдерживая напряжение тока (Сек.) | 1500ВАК 2Сек. |
Сопротивление изоляции (МΩ) | 500ВДК, ≧100 |
Размер (мм)
5 типов датчиков температуры
1. термопара: Тип датчика температуры, который сделан путем присоединение к 2 несходных металлов на одном конце. Присоединенный к конец назван ГОРЯЧЕЕ СОЕДИНЕНИЕ. Другой конец этих несходных металлов назван ХОЛОДНЫЙ КОНЕЦ или ХОЛОДНЫЙ КОНТАКТ. Холодный контакт фактически сформирован на последний этап материала термопары. Если разница в температуре между горячим соединением и холодным контактом, то небольшое напряжение тока создано. Это напряжение тока названо ЭМФ (электромоторная сила) и может быть измерено и в свою очередь использовано для указания температуры.
2. РТД чувствительный элемент температуры сопротивление которого изменяет с температурой. Типично построенный от платины, хотя приборы сделанные из никеля или меди не неупотребительны, РТДс может принять много различных форм как рана провода, тонкий фильм. Для того чтобы измерить сопротивление через РТД, приложите постоянн течение, измерьте приводя напряжение тока, и определите сопротивление РТД. Сопротивление экспоната РТДс справедливо линейное к температуре изгибает над их работая регионами, и любая нелинейность сильно прогнозирована и репеатабле. РТД держателя поверхности польз доски оценки РТД ПТ100 для того чтобы измерить температуру. Внешний 2, 3 или 4 провод ПТ100 можно также связать с температурой измерения в отдаленных областях. РТДс склонено используя источник течения постоянного. Для уменьшения само-жары должной к диссипации силы, настоящая величина в меру низка. Цепь показанная в диаграмме пользы источника течения постоянного напряжение тока ссылки, один усилитель, и транзистор ПНП.
3.Тхэрмисторс: Подобный РТД, термистор чувствительный элемент температуры сопротивление которого изменяет с температурой. Термисторы, однако, сделаны из материалов полупроводника. Сопротивление решительно тем же самым способом, что РТД, но термисторы показывают сильно нелинейное сопротивление против кривой температуры. Таким образом, в рабочем диапазоне термисторов мы можем увидеть большое изменение сопротивления для очень небольшого изменения температуры. Это делает для сильно чувствительного прибора, идеальный для применений точки отсчета.
датчики 4.Семикондуктор: Они расклассифицированы в разные виды как выход напряжения тока, цифровой данное текущего объема производства, выход сопротивления кремний и датчики температуры диода. Современные датчики температуры полупроводника предлагают высокую точность и высокие линеарности над рабочим диапазоном около 55°К к усилителям +150°К. внутренним могут вычислить по макштабу выход к удобным значениям, как 10мВ/°К. Они также полезны в цепях компенсации изменения температуры холодного спая для широких термопар диапазона температур. Детали сводки о этом типе датчика температуры даются ниже.
