Нержавеющая сталь корпус латунный кольцевый термостор NTC температурный датчик 100KOhm 3950 для водонагревателя и кофеварки
Заявления
Датчик охлаждающей жидкости транспортного средства
Электрический водонагреватель
Управление небольшими приборами, такими как котлы, кофемашины и т.д.
(См. таблицу 2)
Скачать_______
Особенности
Оболочка из нержавеющей стали
Отличная коррозионная стойкость
Малые размеры кончиков
Быстрое время отклика для применений погружения в жидкость
Альтернативный корпус, проволочные материалы доступны по запросу.
Размерный чертеж(мм)
| Нет, нет, нет. |
Материал |
Спецификации |
Текстура материала |
| 1. |
Сенсорный элемент
|
R25=100KΩ±1% B25/50=3950K±1% |
|
| 2. |
Жилье |

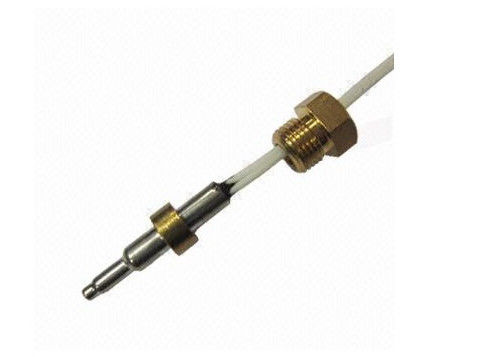

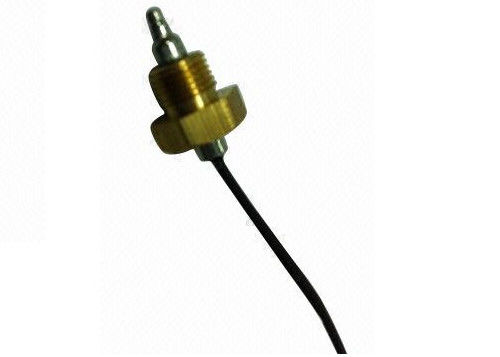

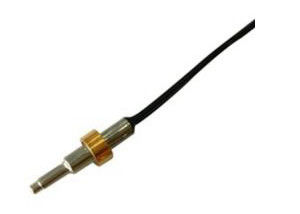

3-ступенчатый корпус пули с латуниным кольцом
¥6.8*3.4+¥4.0*23
|
SUS |
| 3. |
Эпоксидная смола |
Клей высокой температуры NZ-4 черный |
|
| 4. |
Теплосокращаемая трубка |
¥1,0*10MM+2 |
|
| 5. |
Кабель |
UL1332 26AWG2C TS Черный |
ПВХ |
| 6. |
Покрытие кабеля |
TPE |
Ку |
| 7. |
Коннектор |
2P Белый |
ПВХ |
Электрические характеристики
| Серийный номер |
Положение |
Символ |
Условия испытания |
Минуточку. |
Никаких. |
Макс. Макс. |
Единица |
| 1. |
Сопротивление при 25°С |
R25 |
Ta=0±0,05°C
ПT¥0.1mw
|
99 |
100 |
101 |
kΩ |
| 2. |
B Значение |
B25/50 |
|
3910.5 |
3950 |
3989.5 |
k |
| 3. |
Константа теплового рассеяния |
δ |
T1=85±0,2°C, Ta=25±1°C |
/ |
3.0 |
/ |
mw/°C |
| 4. |
Постоянная теплового времени
(в воде)
|
τ |
Ta=25±0,5°C 25°C-50°C/63,2% |
/ |
2 |
/ |
Второй |
| 5. |
Испытание изоляции |
/ |
300VDC 1 секунда |
100 |
/ |
/ |
MΩ |
| 6. |
Выдерживайте испытания |
/ |
AC1050V 3mA 2 сек |
/ |
/ |
5 |
Второй |
| 7. |
Рабочая температура продукта |
/ |
/ |
-30 |
/ |
+180 |
°C |
Как выбрать правильный термистор / датчик температуры?
1. Значение сопротивления
2Сопротивление Температурные характеристики
3Сопротивление Толерантность и температурная толерантность
4Рабочая температура
5Монтаж и сборка
6Конфигурация
7Стоимость
8. Особые требования
Значение сопротивления
Термисторы NTC обычно специфицируются или ссылаются на значение сопротивления при 25 °C.не менее важно учитывать минимальные и максимальные значения сопротивления в крайних пределах диапазона рабочей температуры..
Сопротивление Характеристики температуры
Термисторы могут быть специфицированы либо с температурной толерантностью, либо с толерантностью сопротивления в одной температурной точке или в диапазоне температур
Конфигурация

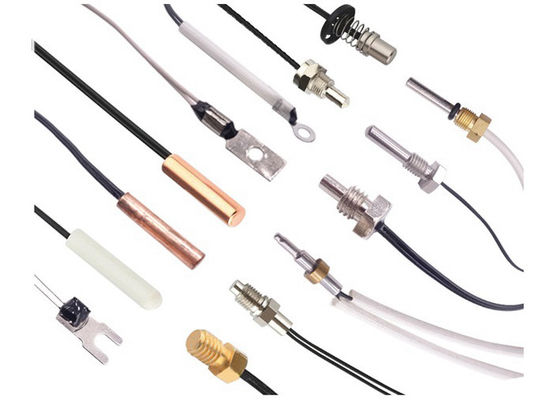

Термисторы NTC бывают в нескольких формах: голые диски, голые чипы, стеклянные шарики, радиальные провода, тонкая пленка, поверхностная установка и т. Д. Свинцовые стили доступны с различными корпусами, длинами свинца,и инкапсулирование.
Установка
В зависимости от применения, способы установки варьируются от винтовых крепежей, трубных ремней, ленты или склеивания.
Специальное требование
В случае особых требований, таких как ограничение пространства, суровая среда, время отклика, не забудьте сообщить нашему представителю по продажам.
