Датчик температуры 100К 3950 высокотемпературного зонда печи ряда КитченАйд Фригидайре микро- с нержавеющей сталью 4кс50мм
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Тип датчика: Микро- датчик температуры
Применение: Печь ряда KitchenAid Frigidaire
Жилье: нержавеющая сталь ø4×50+12×20
Термистор: R25=100KΩ±1% B25/50=3950K±1%
Кабель: UL3122# 24AWG 200℃ 300V L=800mm
Корпус: ø4 Труба стеклоткани 60±5
Терминал: Слезать лудить
Время ответа: sec 20
Высокий свет:

датчик температуры микросхемы

,

микро- датчик температуры бита

Основная информация
Фирменное наименование: AOLITTEL
Номер модели: КВФБ0103ФД1-801Ф2С
Оплата и доставка Условия
Упаковывая детали: Навалом
Время доставки: 2-4 недели
Условия оплаты: T/T
Поставка способности: 1 000 000 штук в месяц
Характер продукции

Датчик температуры 100К 3950 высокотемпературного зонда печи ряда КитченАйд Фригидайре микро- с нержавеющей сталью 4кс50мм

Описание

Зонд температуры позволяет вам сварить жаркие и птица к точной внутренней температуре вы хотите, принимающ догадку разработайте определять ли сделана часть мяса или нет. Вы можете использовать зонд температуры с набором печи для того чтобы испечь, конвекция печет, или жаркое конвекции. Когда вы используете зонд температуры, внутренняя температура показана на дисплее когда она достигает 100°Ф.

_________________________________________________________Epoxy Coated Photocell 11mm Diameter Photoresistor Light Sensor GM11528 With Light Resistance 10-20 KOhmДаунлоад______

Размер (мм)

Датчик температуры 100К 3950 высокотемпературного зонда печи ряда КитченАйд Фригидайре микро- с нержавеющей сталью 4кс50мм 1

НЕТ КОМПОНЕНТ МАТЕРИАЛ И СПЕЦИФИКАЦИИ К'ТИ ПРИМЕЧАНИЕ
1. Расквартировывать нержавеющая сталь ø4×50+12×20 1
2. Элемент ДД Р25=100КΩ±1% Б25/50=3950К±1% 1
3. Провод УЛ3122# 24АВГ 200℃ 300В Л=800мм 2  Белый
4. Покрывать труба стеклоткани ø4 60±5 1 Белый
5. Терминал Тин платинг шелушения
Электрические представления
НЕТ Деталь Знак Условия испытаний Минимальный. Нормальное значение Макс. Блок
1. Сопротивление на 25℃ Р25

Та=200±0.05℃

ПТ≦0.1мв

9,9 10 10,1 КΩ
2. Значение б Б25/50 Датчик температуры 100К 3950 высокотемпературного зонда печи ряда КитченАйд Фригидайре микро- с нержавеющей сталью 4кс50мм 2 3910,5 3950 3989,5 к
3. Коэффициент энергопотерь σ Та=25±0.5℃ 2,5 / мв/℃
4. Константа времени τ Та=25±0.5℃ / / 20 сек
5. Сопротивление изоляции / 500ВДК 100 / / МΩ
6. Напряжение тока Витхстанд / АК 1500В (3мА) 5 / / Сек
7. Работая темп.ранге / / -10 / +200 (голова)

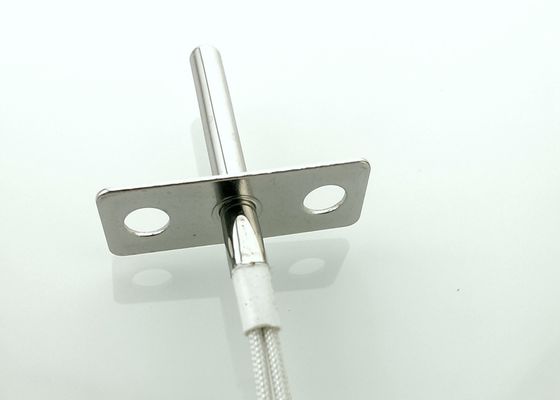

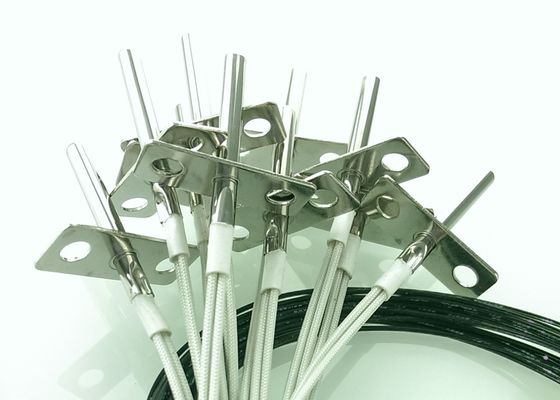

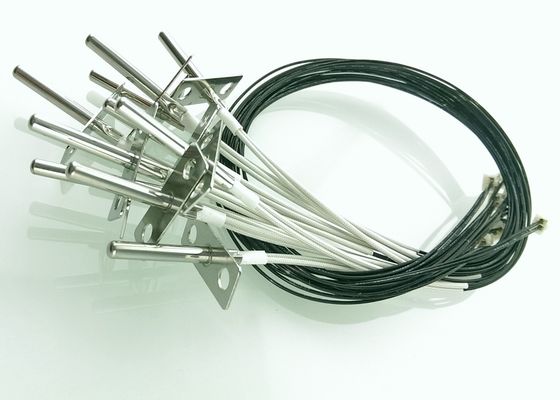

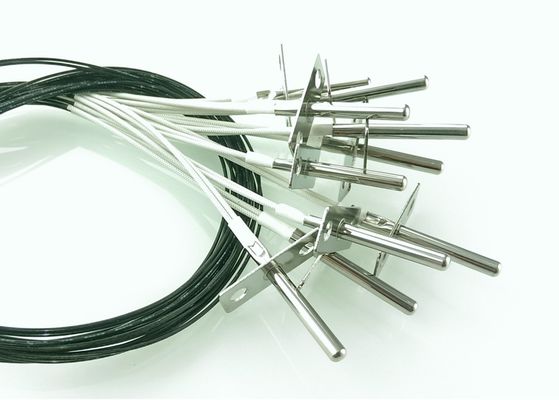

Фото продукта
Датчик температуры 100К 3950 высокотемпературного зонда печи ряда КитченАйд Фригидайре микро- с нержавеющей сталью 4кс50мм 3
Датчик температуры 100К 3950 высокотемпературного зонда печи ряда КитченАйд Фригидайре микро- с нержавеющей сталью 4кс50мм 4
Датчик температуры 100К 3950 высокотемпературного зонда печи ряда КитченАйд Фригидайре микро- с нержавеющей сталью 4кс50мм 5
Датчик температуры 100К 3950 высокотемпературного зонда печи ряда КитченАйд Фригидайре микро- с нержавеющей сталью 4кс50мм 6
Датчик температуры 100К 3950 высокотемпературного зонда печи ряда КитченАйд Фригидайре микро- с нержавеющей сталью 4кс50мм 7

Тест надежности
НЕТ Деталь Технические требования Условия испытаний и метод
1. Высокотемпературный. Тест

ДР/Р25£±3%

ДБ/Б£±3%

Никакое изменение с напряжением тока витхстанд,

Представление Инсалутион.

Возникновение без повреждения.

200±5℃, сила на 500±24 хрс, ДК0.2мА
2. Низкотемпературный. тес -10±5℃, сила на 500±24 хрс, ДК0.2мА
3. Вытерпите тест влаги Магазин в окружающей среде 55±2℃, 90%-95%РХ для 240±24 хрс
4. Темп. тест цикла – 20℃×30мин→Роом темп.×10мин→ в циклах 100℃ ватер×30мин→Роом темп.×10мин 10
5 Нагрузка електрифы тест Сила на ДК1мА, 500хрс в темп комнаты. и влажный.
6 Растяжимые тесты Приложение 2 кг силы продолжает 1 МИН.
7 Испытание методом сбрасывания Освободите падение в конкретный пол от высоты 1М, цикл 10.
8 Испытание на вибропрочность Диапазон изменения частот: 10~55ХЗ подытоживают амплитуду 1.52мм 1 цикл 1 минута, направление и время кс, ы, аксс 2Хр каждое з.
9 Проба на изгиб Провод и эпоксидная смола места загиба 180°биндинг. Взад и вперед 10 раз

Как я проверяю датчик температуры печи?

Неудачный датчик печи наиболее часто ответственен за сообщения об ошибках Ф3 или Ф4 на электронно контролируемых печях. Он может также быть ответственен за сообщение об ошибках Ф1, Ф2, Ф5, Ф10, Ф30, Ф31, Ф3-Э0, Ф3-Э1, Ф3-Э2, Ф3-Э3, Э0-Ф3, Э1-Ф3, Э2-Ф3 и Э3-Ф3 так же, как как раз ошибочный дисплей температуры на контроле.

Датчик температуры 100К 3950 высокотемпературного зонда печи ряда КитченАйд Фригидайре микро- с нержавеющей сталью 4кс50мм 8

Пока зонд сам датчика наиболее часто причина кода недостатка Ф3 или Ф4, нет определенности. Проблема в монтажной схеме между контролем самим и датчиком или электронным контролем смогла каждый результат в таких же будучи показыванной кодах ошибки. Будет необходимо изолировать которое фактическая причина аварийных условий исправить его.

Датчик температуры 100К 3950 высокотемпературного зонда печи ряда КитченАйд Фригидайре микро- с нержавеющей сталью 4кс50мм 9

Большинств датчики печи имеют установленное плато которое прикреплено в заднюю стену интерьера полости печи. Что установленное плато обычно держится на месте 2 винтами которые идут через их в задний вкладыш печи держать их на месте.

Датчик температуры 100К 3950 высокотемпературного зонда печи ряда КитченАйд Фригидайре микро- с нержавеющей сталью 4кс50мм 10

Испытывать датчик печи

Испытание датчика должно быть выполнено пока проблема происходит. Если проблема присутствует как только функция печи выбрана и евен бефоре нагревать начинал, то датчик самого можно испытать для того чтобы увидеть если он в пределах спецификаций. Самый общий в настоящее время используемый датчик печи должен измерить приблизительно 1080 омов когда на комнатной температуре. См. ниже для детальных температуры/диаграммы сопротивления.

Как только сила была отключена от прибора (как раз не положитесь на контролях быть!), винты установки датчика можно извлечь. Винты установки можно иногда ржаветь или завладевать на месте поэтому убеждайтесь что хорошая отвертка использована поэтому головки винта не получают обнажанными в процессе.

Датчик температуры 100К 3950 высокотемпературного зонда печи ряда КитченАйд Фригидайре микро- с нержавеющей сталью 4кс50мм 11

Как только сохраняя винты извлекались, датчик должен мочь быть вытягиванным (по крайней мере немножко) в полость печи. Должно быть пластиковый терминальный блок на проводах которые могут быть манипулированным для того чтобы получить их через отверстие в заде полости печи. Раз до конца, соединитель можно отключить для получения доступа к терминалов провода датчика выполнить тест сопротивления его.

  Пожалуйста заметьте! Некоторые модели ряда и печи могут иметь датчик печи введенный через вкладыш печи от зада. Если головки винта установки датчика не видимы изнутри полости печи, то задняя панель ряда или печи может извлечься для получения доступа к соединителя установки и проводки датчика испытать и заменить ее. На построенное в печи, это может включенный извлекающ прибор из своего приложения.

Датчик температуры 100К 3950 высокотемпературного зонда печи ряда КитченАйд Фригидайре микро- с нержавеющей сталью 4кс50мм 13

Как только соединение датчика доступно, установите метр ома на р кс 10 омов или масштаб и тест р кс ома 1К между 2 терминалами металла в штепсельном блоке датчика.

Сообщение об ошибках | только пока в пользе |

Если сообщение об ошибках (или ошибочный дисплей температуры) только происходят во время пользы, то было бы опасно попытаться извлечь датчик для испытывать пока печь горяча. В этом случае находящ где присоединение проводов цепи датчика к электронному контролю будет необходимо для того чтобы выполнить испытывать в этой точке.

Как получать доступ к соединениям электронного контроля будет зависеть от дизайна определенного прибора. Часто провода датчика температуры будут покрашенным фиолетом где они подключают с контролем но проверяют монтажную схему определенного прибора чтобы быть уверенным.

Установите термометр печи в печь и приведитесь в действие прибор до тех пор пока проблема не будет происходить. Печь должна быть позволена задействовать время от времени сама по себе по крайней мере дважды. Отключите силу от прибора (как раз не положитесь на контролях быть!), получать доступ к контролю, изолированной проводке датчика и измерьте сопротивление цепи датчика. Чтения должны быть близко к что перечислено в следующей диаграмме на различных температурах печи.

Общие печи датчика значения приблизительно
Температура (Ф/К) Сопротивление (омы)
70°Ф/21°К ~1080 +/--4,9
100°Ф/37.7°К ~1143 +/--6,0
250°Ф/121°К ~1453 +/--8,9
350°Ф/176.6°К ~1654 +/--10,8
450°Ф/232°К ~1852 +/--13,5
550°Ф/287.7°К ~2047 +/--15,8
650°Ф/343.3°К ~2237 +/--18,5
900°Ф/482.2°К ~2697 +/--24,4
*Доес не примениться к более старому сенсер ГЭ # ВБ21С158

Если ваши чтения меняют значительно от диаграммы выше, то датчик может быть подозреваемым но своя монтажная схема все еще возможность. Как только печь полно охлаждала измерение сопротивление цепи датчика снова на соединении контроля. После этого отключите (см. выше) датчика самого и сразу измерьте свои чтения. Если эти 2 теста измеряют эти же, то оно обычно показывало бы что монтажная схема нет проблемы выходя датчик как самая правоподобная виновница.

Примечание

Некоторые модели ряда Кенморе имеют термальный взрыватель в монтажной схеме к датчику печи. Отказ его смог быть ответственен за код недостатка Ф3 самого вместо датчика или свою монтажную схему. Проверите монтажную схему ряда для этой возможности. На моделях используя это дополнительное предохранительное устройство, она можно иногда находить внутри консоли контроля.

Подсказка

Часто датчик замены не будет иметь такой же вставляемый соединитель который первоначальный датчик использовал. В подобном случае провода могут быть отрезанным и соединенным совместно используя керамические гайки провода. Польза гаек керамических или фарфора провода вместо пластмассы обеспечивает что они не расплавят с жарой печи, особенно на само-чистке моделирует.

Датчик температуры 100К 3950 высокотемпературного зонда печи ряда КитченАйд Фригидайре микро- с нержавеющей сталью 4кс50мм 14
