Подгонянный датчик температуры нержавеющей стали NTC точности CWF микро- 10KOhm 3435K 1% для бытовой техники
Дисплей популярных продуктов

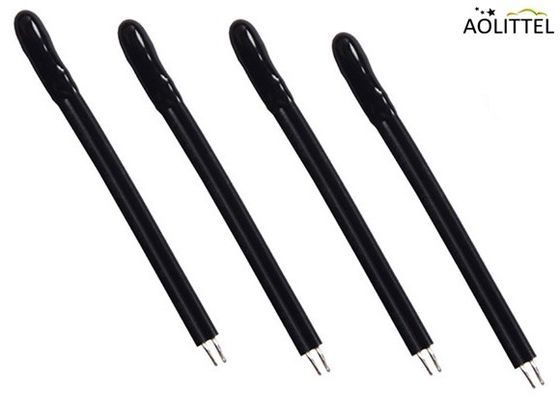

a.CWF1 Залит эпоксидной смолой
Размер (мм) | Код | С1 | С2 | S3 | С4 | Функция | Основное приложение |
Дмакс | 4 | 5 | 6 | 7 | Влагостойкий, малый срок службы, быстрый ответ |
Семья кондиционер, охладить. |
|
L1макс | 16 | 16 | 16 | 16 | |||
Кабель | 28# | 26# | 24# | 22# | |||
Л2 | Советуем |
B.CWF2 Упакован из алюминия, меди, нержавеющей стали и т. д.
Размер (мм) | Код | С1 | С2 | S3 | С4 | С5 | S6 | S7 | Функция | Приложение |
Дмакс | 4 | 5 | 5 | 5 | 6 | 6 | 6 |
Влагостойкий, большой коэффициент, отличная стабильность |
Дом держать кондиционер, обогреватель холодильника |
|
L1макс | 20 | 20 | 25 | 30 | 20 | 25 | 30 | |||
Л2 | Согласно требованию клиента |

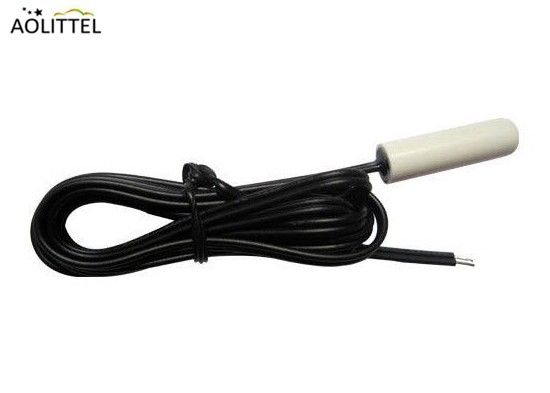

c.CWF3 В пластиковой упаковке
Размер (мм) | Код | С1 | С2 | S3 | С4 | Функция | Приложение |
Д | 3,5 | 4 | 5 | 6 |
Влагоотталкивающий, Отличная когерентность, устойчивость к напряжению |
Семья, кондиционер, охладить. |
|
Л1 | 15 | 15 | 15 | 20 | |||
Л2 | По рекомендации клиента | ||||||
Д | 4 | 8 | 8 | ||||
Л1 | 10 | 35 | 50 | ||||
Л2 | По рекомендации клиента |

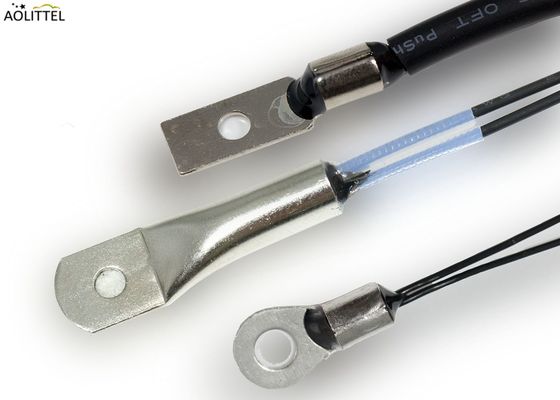

d CWF4 Добавлен фиксированный листовой металл.
Размер (мм) | Функция | Приложение |
|
Это можно встретить с другим креплением требование, потому что измерения маневренности |
Вентилятор контроль, промышленность метр |
e CWF5 Специальная упакованная форма
Размер (мм) | Функция | Приложение |
Малая постоянная времени, быстрая реакция, стабильность. |
Применяется в Высокотемпературная среда, обогреватель, кофейная печь и т. д. |
Основные параметры технологии
Номер части | Номинальное сопротивление R25 | Значение B (25/50) |
Коэффициент диссипации.
|
Термическая постоянная времени | Рабочая Температура | ||
Диапазон КОм | Толерантность % | (К) | Толерантность % | МВт/℃ | сек | ℃ | |
ВФ□□□3100 | 0,1~20 |
±1 ±2 ±3 ±5 |
3100 | ±1 | ≥2,2 | ≤70 | -55~+125 |
ВФ□□□3270 | 0,2~20 | 3270 | |||||
ВФ□□□3380 | 0,5~50 | 3380 | |||||
ВФ□□□3470 | 0,5~50 | 3470 | |||||
ВНФ□□□3600 | 1~100 | 3600 | |||||
ВФ□□□3950 | 5~100 | 3950 | |||||
ВФ□□□4000 | 5~100 | 4000 | |||||
КВФ□□□4050 | 5~200 | 4050 | |||||
КВФ□□□4150 | 10~250 | 4150 | |||||
ВНФ□□□4300 | 20~1000 | 4300 | |||||
ВНФ□□□4500 | 20~1000 | 4500 |
Описание
Сборки термисторных датчиков представляют собой микродатчики температуры, состоящие из высокоточных и надежных термисторных элементов, обработанных совместно с другими компонентами.Эти датчики представляют собой специальные сборки, предлагаемые в различных форм-факторах и отвечающие потребностям и потребностям наших клиентов.
______________________________________________________________________ Скачать________
NTC Thermsitor внутри микродатчика температуры представляет собой термочувствительные резисторы с отрицательным температурным коэффициентом сопротивления – сопротивление уменьшается экспоненциально с увеличением температуры.Благодаря своей высокой чувствительности термисторы NTC широко используются в качестве датчиков температуры, температурного компенсатора и ограничителя пускового тока.
Микродатчик температуры имеет эпоксидное покрытие и предназначен для общих целей измерения, измерения или контроля температуры в различных приложениях.Он может быть интегрирован с силиконовыми проводами или лужеными стальными выводами с медным покрытием, чтобы удовлетворить различные требования к электрическому интерфейсу.
Чувствительный элемент (термистор NTC) этой серии расположен на конце эпоксидного уплотнения.Эпоксидное уплотнение может быть выполнено при небольшом диаметре, что обеспечивает не только быстрое время отклика, но и возможность применения в ограниченном пространстве. Кроме того, по запросу могут быть доступны специальные NTC-термисторы, например, с индивидуальным сопротивлением, константой B или длиной проводов или ведет.
Как быстро получить предложение с достаточной спецификацией?
1. Диапазон рабочих температур: ?
2. Среда применения: ?
3. Материал и размеры корпуса: ?
4. Спецификация чувствительного элемента: ?НТЦ/DS18B20/RTD и т. д.
(Например: если чувствительным элементом является термистор NTC, то сопротивление при 25 градусах составляет 10 кОм, допуск сопротивления составляет ± 1%; значение бета составляет 3950, допуск бета составляет ± 1%)
5. Калибр и длина кабеля
6. Как справиться с хвостом кабеля?Только зачищенный и луженый? Подсоедините разъем или зачищенный и луженый?Если прикрепите разъем, пожалуйста, сообщите нам номер детали разъема, и мы порекомендуем подходящий.
7. Есть ли особые требования?Например;Допуск на несколько температурных точек и т. д.
8. Примерное необходимое количество
PS: Если вы можете предоставить нам техническое описание/чертеж или известный MPN, вам не нужно предоставлять вышеуказанную информацию.
Функции
Высокая точность
Может быть в другом корпусе, например, из нержавеющей стали, алюминия, пластика, кольцевого наконечника и т. д.
Модель кабеля: в основном соответствует требованиям UL, например 105C, ПВХ 125C, силикон 150C, 180C, 200C PTFE, плетеный кабель из нержавеющей стали 300C и т. д.
Отличная однородность/стабильность/надежность для массового производства.
Основное применение: бытовая техника, барбекю, медицина, автомобиль.
Приложение
Измерение и контроль температуры в бытовых и автомобильных кондиционерах, холодильниках, холодильниках, водонагревателях, питьевых системах, радиаторах, посудомоечных машинах, дезинфекторах, стиральных машинах, сушильных машинах, сушильных камерах средней или низкой температуры и камерах с постоянной температурой.
Примеры применения
Пример применения термистора и датчика температуры NTC № 1:
Измерение температуры для медицинских приборов
Пример применения термистора и датчика температуры NTC № 2:
Измерение температуры для медицинских приборов
Пример применения термистора и датчика температуры NTC № 3:
Измерение температуры для медицинских приборов
Пример применения NTC-термистора и датчика температуры № 4:
Измерение температуры в автомобильной промышленности
Пример применения NTC-термистора и датчика температуры №5:
Измерение температуры для приложений офисной автоматизации (копировальный аппарат, принтер, факс)
Пример применения NTC-термистора и датчика температуры №6:
Измерение температуры бытовой электроники (кондиционер)
Пример применения термистора и датчика температуры NTC № 7:
Измерение температуры бытовой электроники (холодильник)
Пример применения термистора и датчика температуры NTC № 8:
Измерение температуры бытовой электроники (микроволновая печь)
Пример применения термистора и датчика температуры NTC № 9:
Измерение температуры бытовой электроники (пожарная сигнализация)
Пример применения термистора и датчика температуры NTC № 10:
Измерение температуры бытовой электроники (CCTV)
Пример применения термистора и датчика температуры NTC № 11:
Измерение температуры бытовой электроники (газовая плита)
Пример применения термистора и датчика температуры NTC № 12:
Измерение температуры бытовой электроники (водяной бойлер)
Пример применения термистора и датчика температуры NTC № 13:
Измерение температуры бытовой электроники (комфортный туалет)
Пример применения термистора и датчика температуры NTC № 14:
Измерение температуры бытовой электроники (камеры)
Пример применения термистора и датчика температуры NTC № 15:
Измерение температуры бытовой электроники (планшет и ноутбук)
Чувствительный элемент – используемый термистор NTC
Мастерская высококачественных и высокопроизводительных термисторов NTC
У нас есть уникальный процесс и передовая основная технология с запатентованными правами интеллектуальной собственности на оборудование для керамического порошка, изготовленное из чипов, высокопроизводительное автоматическое серийное производство NTC.
У нас есть более 12 серий высокопроизводительных автоматических линий по производству термисторов NTC, продукты имеют преимущества большого производства, высокого качества, хорошей согласованности, высокой надежности, кроме того, они могут быть изготовлены из многих видов датчиков температуры NTC, они также могут быть поставлены на другие заводы датчиков NTC и экспортируются в больших количествах за границу.
Датчик температуры NTC – взгляд на мастерскую
Тест надежности
Тестовый предмет | Стандарт испытаний | Метод испытания | Требования к производительности |
Сопротивление нулевой мощности | МЭК 60539-1 | Погрузите образцы в ванну с постоянной температурой при 25 ℃ ± 0,005 ℃, проверьте устойчивое сопротивление. |
Сопротивление ±1%
|
Значение B | МЭК60539-1 | Погрузите образцы в ванну с постоянной температурой при 25 ℃, 50 ℃ (или 85 ℃), проверьте устойчивое сопротивление и рассчитайте значение B. |
Сопротивление ±1%
|
Свободное падение |
МЭК60068-2-32
|
Высота падения: 1,5±0,1 м,Покрытие: Цемент, 1 раз |
Нет очевидных повреждений, R25 △R/R≤±1%
|
Изоляция |
МЭК60539-1
|
Давление 500 В на изоляционную оболочку, испытание на сопротивление изоляции |
>500МОм
|
Выдержать напряжение | МЭК60539-1 |
Выдерживаемое напряжение: 1500 В/переменный ток, ток утечки: 2 мА Продолжительность: 60 секунд
|
Без явных повреждений
|
Напряжение | МЭК60068-2-21 |
Потяните равномерную скорость в конце, F>4,0 кг (по запросу клиента)
|
Нет очевидных повреждений, R25 △R/R≤±1%
|
Вибрация | К/ХБм 108-94 | Частота испытания: 10–500 Гц, поворот: 1,2 мм, ускорение: 30 м/с2. Направление X, Y, Z. Время: 8 часов/направление. |
Нет очевидных повреждений, R25 △R/R≤±1%
|
Стабильная влажность и тепло. | МЭК60068-2-78 | Температура: 40 ± 2 ℃. Влажность: 92-95% относительной влажности. Время: 1000 ± 24 часа. |
Нет очевидных повреждений, R25 △R/R≤±1%
|
Термическая постоянная времени | EC60539-1 | Погрузите в воду температурой 25 ℃, после теплового баланса погрузите в 85 ℃, сопротивление достигнет 63,2%, рассчитайте общее время. |
<10 секунд
|
Высокотемпературное хранение | МЭК60068-2-2 | Температура: 125 ℃ ± 5 ℃ Время: 1000 ± 24 часа | Нет очевидных повреждений, R25 △R/R≤±1% |
Холодный и термический шок | МЭК60068-2-14 |
-40℃~+125℃ T1:30мин Время цикла:1000
|
Нет очевидных повреждений, R25 △R/R≤±1%
|
Стук эксперимент | МЭК60068-2-77 |
Ускорение: 250 м/с2 Длительность импульса: 6 мс Время детонации: 1000 Время восстановления: 2 часа
|
Нет очевидных повреждений, R25 △R/R≤±1%
|
Низкотемпературное хранение | МЭК60068-2-1 |
Температура: 40±2℃ Время: 1000±24 часа
|
Нет очевидных повреждений, R25 △R/R≤±1%
|
Распылитель соли | МЭК60068-2-11 | Температура: 35±2℃. Время сбора: 1,0–2,0 мл. Время: определяется в соответствии с фактической потребностью. |
Нет очевидных повреждений, R25 △R/R≤±1%
|
Внедрение испытательного и инспекционного оборудования
|
|
Название: Камера высоко/низкотермического удара Функция: тестовый продукт выдерживает высокую/низкую термоударную камеру. |
Название: Камера постоянной температуры и влажности. Функция: проверка состояния хранения продуктов в условиях постоянной влажности и тепла. |
|
|
Название: Оборудование для испытаний на вибрацию Функция: проверить влияние частоты и амплитуды вибрации на продукт во время транспортировки. |
Название: Испытательная машина для солевого тумана Функция: проверка устойчивости продукта к окислению, коррозии. |
Название: Лазерный анализатор размера частиц Функция: анализ материала по размеру частиц лазера. |
Название: Вакуумная и высокотемпературная сухая печь Функция: испытание на старение при высокой температуре |
Название: Анализатор спектра Функция: анализ содержания вредных веществ в продуктах. |
Название: Электролитический толщиномер Функция: используется для проверки толщины покрытия сырья. |
Название: инструмент для масляной ванны с постоянной температурой Функция: проверка температуры окружающей среды при постоянном точечном сопротивлении (допуск ±0,002 ℃). |
Название: Низкотемпературный прецизионный испытательный приемник Функция: Испытательная температура при постоянном точечном сопротивлении в течение -70℃~0℃ (допуск ±0,01℃). |
Название: источник постоянного напряжения и постоянного тока (высокий ток) Функция: Тестирование кривой пользовательского интерфейса |
Название: Высокоточный термисторный сортировщик Функция: Испытательное сопротивление термистора. |
Название: Прибор для измерения рассеяния и тепловой постоянной времени Функция: Тестирование рассеяния и тепловой постоянной времени. |
Имя: Тестер удара NTC Функция: проверка импульсной емкости, которую могут выдержать изделия. |
Название: Прибор для испытания на выдерживание напряжения Функция: Испытание выдерживаемого напряжения изоляции |
Название: источник постоянного напряжения постоянного тока Функция: проверка номинальной потребляемой мощности |
Имя: Проектор Функция: Проверьте внешний вид и внутреннюю структуру. |
Название: Прибор скорости удлинения Функция: проверка скорости удлинения выводов. |
Название: Машина для испытания на старение при перегрузке Функция: Испытание на электрическое старение продуктов для измерения температуры |
Название: Таблица химического эксперимента Функция: Химическое смешивание |
Название: Стадия старения Функция: Проверка надежности старения продукта. |
