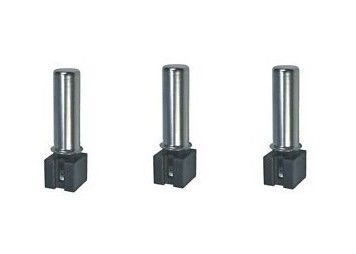

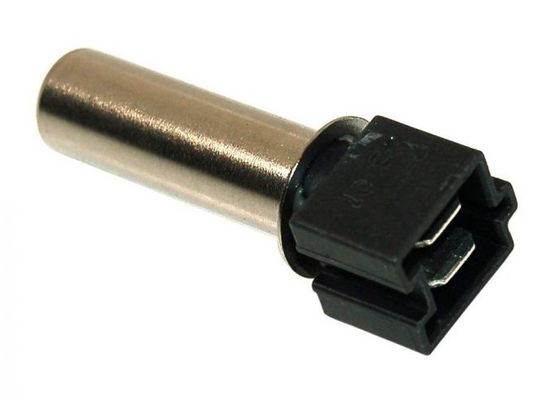

Термостат НТС из нержавеющей стали Термисторный датчик температуры 1.204K 3966 Для стиральной машины Bosch Siemens
Анатомический рисунок (мм)
Нет | Компонент | Материалы и спецификации | Маркировка |
Два-один. | Термистор |
MFB482X3950FB (R60=1,204KΩ±2% B25/85=3966K±1,5%) |
|
2-2. | СПП | 10.0X14.5X30.5 Расширенная оболочка из нержавеющей стали (DES1410001 A-0) | SUS304 |
Два-три. | Эпоксидная начинка | G-308:GU-308:G-008X Черный | |
Два-четыре. | Терминал | 6.3 Тип PBTB Подключательная розетка Черная | ПБТБ |
Особенность
Нержавеющая сталь является влагостойкой и коррозионностойкой, и в основном используется в бытовых чистящих приборах.и напряжение датчика составляет от 1500 до 3750 В.
Применение
Датчик в основном используется в стиральной машине, сушилке для одежды, все-в-одном стиральной машине и сушилке и т.д.
Число | Положение | Символ | Условия испытания | Минуточку. | И ничего. | Макс. Макс. | Единица |
4-1. | Сопротивление при 0°C | R0 |
Ta=0±0,05°C ПT¥0.1mw |
15.031 | 15.768 | 16.505 | kΩ |
4-2. | Сопротивление при 25°С | R25 |
Ta=25±0,05°C ПT¥0.1mw |
4.661 | 4.828 | 4.995 | kΩ |
4-3! | Устойчивость при 30°С | R30 |
Ta=30±0,05°C ПT¥0.1mw |
3.764 | 3.89 | 4.016 | kΩ |
4 - 4. | Устойчивость при 40°C | R40 |
Ta=40±0,05°C ПT¥0.1mw |
2.5 | 2.573 | 2.645 | kΩ |
4 и 5. | Сопротивление при 60°С | R60 |
Ta=60±0,05°C ПT¥0.1mw |
1.18 | 1.204 | 1.228 | kΩ |
4 и 6. | Устойчивость при 83°C | R83 |
Ta=83±0,05°C ПT¥0.1mw |
0.538 | 0.554 | 0.569 | kΩ |
4-7. | Устойчивость при 85°C | R85 |
Ta=85±0,05°C ПT¥0.1mw |
/ | 0.52 | ||
4-8. | B Значение | В25/85 | 3906.5 | 3966 | 4025.5 | k | |
4-9. | Константа теплового рассеяния | δ | T1=85±0,2°C, Ta=25±1°C | / | 5.0 | / | mw/°C |
4-10. | Время ответа | τ |
T1=47.1±0.2°C, T2=85±0.2°C Ta=25±1°C |
/ | 16 | / | Второй |
4-11. | Испытание изоляции | / | 500VDC 1 сек | 100 | / | / | MΩ |
4-12. | Испытание высокой температуры | / | AC3750V 1 секунда | / | / | 0.5 | Второй |
4-13. | Рабочая температура продукта | / | / | - 20 | / | +130 | °C |
4-14. | Максимальная мощность при 25°С | / | 200 | / | / | / | мВт |
Сопротивление против температурной таблицы
Таблица Р - Т | ||||||||
R60=1,204KΩ±2% B25/85=3966K±1,5% | ||||||||
T ((°C) | Rnom(KΩ) | Rmin(KΩ) | Rmax(KΩ) | dR/Rsoll (%) | dT (°C) | DeltaR/DeltaT (KΩ/°C) |
||
минуты | максимум | максимум | минуты | |||||
0 | 15.768 | 15.031 | 16.505 | - Четыре.7 | 4.7 | -Нет.94 | 0.94 | 0.784 |
1 | 14.984 | 14.292 | 15.676 | - Четыре.6 | 4.6 | -Нет.94 | 0.94 | 0.740 |
2 | 14.244 | 13.593 | 14.894 | - Четыре.6 | 4.6 | -Нет.93 | 0.93 | 0.700 |
3 | 13.544 | 12.933 | 14.156 | - Четыре.5 | 4.5 | -Нет.93 | 0.93 | 0.660 |
4 | 12.884 | 12.309 | 13.459 | - Четыре.5 | 4.5 | -Нет.92 | 0.92 | 0.625 |
5 | 12.259 | 11.718 | 12.800 | - Четыре.4 | 4.4 | -Нет.92 | 0.92 | 0.590 |
6 | 11.669 | 11.160 | 12.178 | - Четыре.4 | 4.4 | -Нет.91 | 0.91 | 0.559 |
7 | 11.110 | 10.631 | 11.589 | - Четыре.3 | 4.3 | -Нет.91 | 0.91 | 0.528 |
8 | 10.582 | 10.131 | 11.033 | - Четыре.3 | 4.3 | -Нет.90 | 0.90 | 0.500 |
9 | 10.082 | 9.658 | 10.506 | - Четыре.2 | 4.2 | -Нет.90 | 0.90 | 0.473 |
10 | 9.609 | 9.209 | 10.008 | - Четыре.2 | 4.2 | -Нет.89 | 0.89 | 0.450 |
11 | 9.159 | 8.783 | 9.535 | - Четыре.1 | 4.1 | -Нет.88 | 0.88 | 0.426 |
12 | 8.733 | 8.378 | 9.088 | - Четыре.1 | 4.1 | -Нет.88 | 0.88 | 0.403 |
13 | 8.330 | 7.995 | 8.664 | - Четыре.0 | 4.0 | -Нет.87 | 0.87 | 0.383 |
14 | 7.947 | 7.632 | 8.262 | - Четыре.0 | 4.0 | -Нет.87 | 0.87 | 0.363 |
15 | 7.584 | 7.287 | 7.881 | - Три.9 | 3.9 | -Нет.87 | 0.87 | 0.343 |
16 | 7.241 | 6.960 | 7.521 | - Три.9 | 3.9 | -Нет.86 | 0.86 | 0.327 |
17 | 6.914 | 6.650 | 7.178 | - Три.8 | 3.8 | -Нет.85 | 0.85 | 0.310 |
18 | 6.604 | 6.355 | 6.854 | - Три.8 | 3.8 | -Нет.85 | 0.85 | 0.294 |
19 | 6.310 | 6.075 | 6.546 | - Три.7 | 3.7 | -Нет.84 | 0.85 | 0.279 |
20 | 6.031 | 5.809 | 6.253 | - Три.7 | 3.7 | -Нет.83 | 0.83 | 0.266 |
21 | 5.765 | 5.556 | 5.975 | - Три.6 | 3.6 | -Нет.83 | 0.83 | 0.252 |
22 | 5.513 | 5.315 | 5.711 | - Три.6 | 3.6 | -Нет.82 | 0.83 | 0.240 |
23 | 5.273 | 5.086 | 5.460 | - Три.5 | 3.5 | -Нет.82 | 0.82 | 0.228 |
24 | 5.045 | 4.868 | 5.221 | - Три.5 | 3.5 | -Нет.82 | 0.81 | 0.217 |
25 | 4.828 | 4.661 | 4.995 | - Три.5 | 3.5 | -Нет.81 | 0.81 | 0.207 |
26 | 4.621 | 4.464 | 4.779 | - Три.4 | 3.4 | -Нет.80 | 0.81 | 0.196 |
27 | 4.425 | 4.276 | 4.574 | - Три.4 | 3.4 | -Нет.80 | 0.80 | 0.187 |
28 | 4.238 | 4.097 | 4.379 | - Три.3 | 3.3 | -Нет.79 | 0.79 | 0.178 |
29 | 4.060 | 3.927 | 4.193 | - Три.3 | 3.3 | -Нет.78 | 0.78 | 0.170 |
30 | 3.890 | 3.764 | 4.016 | - Три.2 | 3.2 | -Нет.78 | 0.78 | 0.162 |
31 | 3.728 | 3.610 | 3.847 | - Три.2 | 3.2 | -Нет.77 | 0.77 | 0.154 |
32 | 3.574 | 3.462 | 3.687 | - Три.1 | 3.2 | -Нет.76 | 0.77 | 0.147 |
33 | 3.427 | 3.321 | 3.534 | - Три.1 | 3.1 | -Нет.76 | 0.76 | 0.140 |
34 | 3.287 | 3.187 | 3.388 | - Три.0 | 3.1 | -Нет.75 | 0.76 | 0.133 |
35 | 3.154 | 3.059 | 3.249 | - Три.0 | 3.0 | -Нет.75 | 0.75 | 0.127 |
36 | 3.027 | 2.936 | 3.117 | - Три.0 | 3.0 | -Нет.75 | 0.74 | 0.122 |
37 | 2.905 | 2.820 | 2.990 | - Второй.9 | 2.9 | -Нет.73 | 0.73 | 0.116 |
38 | 2.789 | 2.708 | 2.870 | - Второй.9 | 2.9 | -Нет.74 | 0.74 | 0.110 |
39 | 2.679 | 2.602 | 2.755 | - Второй.9 | 2.8 | -Нет.73 | 0.72 | 0.106 |
40 | 2.573 | 2.500 | 2.645 | - Второй.8 | 2.8 | -Нет.72 | 0.71 | 0.101 |
41 | 2.472 | 2.403 | 2.540 | - Второй.8 | 2.8 | -Нет.71 | 0.70 | 0.097 |
42 | 2.375 | 2.310 | 2.440 | - Второй.7 | 2.7 | -Нет.71 | 0.71 | 0.092 |
43 | 2.283 | 2.222 | 2.344 | - Второй.7 | 2.7 | -Нет.69 | 0.69 | 0.088 |
44 | 2.195 | 2.137 | 2.253 | - Второй.6 | 2.6 | -Нет.69 | 0.69 | 0.084 |
45 | 2.111 | 2.055 | 2.166 | - Второй.7 | 2.6 | -Нет.69 | 0.68 | 0.081 |
46 | 2.030 | 1.978 | 2.082 | - Второй.6 | 2.6 | -Нет.68 | 0.68 | 0.077 |
47 | 1.953 | 1.903 | 2.002 | - Второй.6 | 2.5 | -Нет.68 | 0.66 | 0.074 |
48 | 1.879 | 1.832 | 1.926 | - Второй.5 | 2.5 | -Нет.67 | 0.67 | 0.070 |
49 | 1.809 | 1.764 | 1.853 | - Второй.5 | 2.4 | -Нет.66 | 0.65 | 0.068 |
50 | 1.741 | 1.699 | 1.783 | - Второй.4 | 2.4 | -Нет.65 | 0.65 | 0.065 |
51 | 1.676 | 1.637 | 1.716 | - Второй.3 | 2.4 | -Нет.64 | 0.66 | 0.061 |
52 | 1.615 | 1.577 | 1.652 | - Второй.4 | 2.3 | -Нет.63 | 0.62 | 0.060 |
53 | 1.555 | 1.519 | 1.591 | - Второй.3 | 2.3 | -Нет.63 | 0.63 | 0.057 |
54 | 1.498 | 1.464 | 1.532 | - Второй.3 | 2.3 | -Нет.63 | 0.63 | 0.054 |
55 | 1.444 | 1.412 | 1.476 | - Второй.2 | 2.2 | -Нет.62 | 0.62 | 0.052 |
56 | 1.392 | 1.361 | 1.422 | - Второй.2 | 2.2 | -Нет.62 | 0.60 | 0.050 |
57 | 1.342 | 1.313 | 1.371 | - Второй.2 | 2.2 | -Нет.60 | 0.60 | 0.048 |
58 | 1.294 | 1.266 | 1.321 | - Второй.2 | 2.1 | -Нет.61 | 0.59 | 0.046 |
59 | 1.248 | 1.222 | 1.274 | - Второй.1 | 2.1 | -Нет.59 | 0.59 | 0.044 |
60 | 1.204 | 1.180 | 1.228 | - Второй.0 | 2.0 | -Нет.56 | 0.56 | 0.043 |
61 | 1.161 | 1.137 | 1.186 | - Второй.1 | 2.2 | -Нет.60 | 0.62 | 0.040 |
62 | 1.121 | 1.097 | 1.145 | - Второй.1 | 2.1 | -Нет.62 | 0.62 | 0.039 |
63 | 1.082 | 1.058 | 1.105 | - Второй.2 | 2.1 | -Нет.63 | 0.61 | 0.038 |
64 | 1.044 | 1.021 | 1.067 | - Второй.2 | 2.2 | -Нет.64 | 0.64 | 0.036 |
65 | 1.0080 | 0.9859 | 1.0310 | - Второй.2 | 2.3 | -Нет.65 | 0.67 | 0.034 |
66 | 0.9739 | 0.9518 | 0.9959 | - Второй.3 | 2.3 | -Нет.67 | 0.66 | 0.033 |
67 | 0.9407 | 0.9191 | 0.9623 | - Второй.3 | 2.3 | -Нет.68 | 0.68 | 0.032 |
68 | 0.9088 | 0.8876 | 0.9300 | - Второй.3 | 2.3 | -Нет.69 | 0.69 | 0.031 |
69 | 0.8781 | 0.8574 | 0.8989 | - Второй.4 | 2.4 | -Нет.70 | 0.71 | 0.029 |
70 | 0.8487 | 0.8283 | 0.8690 | - Второй.4 | 2.4 | -Нет.72 | 0.72 | 0.028 |
71 | 0.8204 | 0.8004 | 0.8403 | - Второй.4 | 2.4 | -Нет.74 | 0.73 | 0.027 |
72 | 0.7932 | 0.7736 | 0.8127 | - Второй.5 | 2.5 | -Нет.75 | 0.74 | 0.026 |
73 | 0.7670 | 0.7478 | 0.7862 | - Второй.5 | 2.5 | -Нет.76 | 0.76 | 0.025 |
74 | 0.7418 | 0.7230 | 0.7606 | - Второй.5 | 2.5 | -Нет.78 | 0.78 | 0.024 |
75 | 0.7176 | 0.6992 | 0.7360 | - Второй.6 | 2.6 | -Нет.79 | 0.79 | 0.023 |
76 | 0.6943 | 0.6762 | 0.7123 | - Второй.6 | 2.6 | -Нет.80 | 0.80 | 0.023 |
77 | 0.6718 | 0.6541 | 0.6895 | - Второй.6 | 2.6 | -Нет.82 | 0.82 | 0.022 |
78 | 0.6502 | 0.6329 | 0.6675 | - Второй.7 | 2.7 | -Нет.83 | 0.83 | 0.021 |
79 | 0.6294 | 0.6124 | 0.6463 | - Второй.7 | 2.7 | -Нет.85 | 0.84 | 0.020 |
80 | 0.6093 | 0.5927 | 0.6260 | - Второй.7 | 2.7 | -Нет.86 | 0.87 | 0.019 |
81 | 0.5900 | 0.5738 | 0.6063 | - Второй.7 | 2.8 | -Нет.88 | 0.88 | 0.019 |
82 | 0.5715 | 0.5555 | 0.5874 | - Второй.8 | 2.8 | -Нет.89 | 0.89 | 0.018 |
83 | 0.5536 | 0.5379 | 0.5692 | - Второй.8 | 2.8 | -Нет.91 | 0.90 | 0.017 |
84 | 0.5363 | 0.5210 | 0.5516 | - Второй.9 | 2.9 | -Нет.92 | 0.92 | 0.017 |
85 | 0.5197 | 0.5047 | 0.5346 | - Второй.9 | 2.9 | -Нет.93 | 0.93 | 0.016 |
86 | 0.5036 | 0.4889 | 0.5183 | - Второй.9 | 2.9 | -Нет.95 | 0.95 | 0.016 |
87 | 0.4881 | 0.4738 | 0.5025 | - Второй.9 | 3.0 | -Нет.96 | 0.97 | 0.015 |
88 | 0.4732 | 0.4591 | 0.4873 | - Три.0 | 3.0 | -Нет.98 | 0.98 | 0.014 |
89 | 0.4588 | 0.4450 | 0.4726 | - Три.0 | 3.0 | -Нет.99 | 0.99 | 0.014 |
90 | 0.4449 | 0.4314 | 0.4585 | - Три.0 | 3.1 | - Один.02 | 1.02 | 0.013 |
91 | 0.4316 | 0.4183 | 0.4448 | - Три.1 | 3.1 | - Один.02 | 1.02 | 0.013 |
92 | 0.4186 | 0.4057 | 0.4316 | - Три.1 | 3.1 | - Один.04 | 1.05 | 0.012 |
93 | 0.4062 | 0.3935 | 0.4189 | - Три.1 | 3.1 | - Один.05 | 1.05 | 0.012 |
94 | 0.3941 | 0.3817 | 0.4066 | - Три.1 | 3.2 | - Один.07 | 1.08 | 0.012 |
95 | 0.3825 | 0.3703 | 0.3947 | - Три.2 | 3.2 | - Один.09 | 1.09 | 0.011 |
96 | 0.3713 | 0.3593 | 0.3832 | - Три.2 | 3.2 | - Один.10 | 1.09 | 0.011 |
97 | 0.3604 | 0.3487 | 0.3721 | - Три.2 | 3.2 | - Один.11 | 1.11 | 0.011 |
98 | 0.3499 | 0.3385 | 0.3614 | - Три.3 | 3.3 | - Один.13 | 1.14 | 0.010 |
99 | 0.3398 | 0.3286 | 0.3510 | - Три.3 | 3.3 | - Один.14 | 1.14 | 0.010 |
100 | 0.3300 | 0.3190 | 0.3410 | - Три.3 | 3.3 | - Один.17 | 1.17 | 0.009 |
101 | 0.3206 | 0.3099 | 0.3314 | - Три.3 | 3.4 | - Один.18 | 1.19 | 0.009 |
102 | 0.3115 | 0.3010 | 0.3221 | - Три.4 | 3.4 | - Один.21 | 1.22 | 0.009 |
103 | 0.3028 | 0.2924 | 0.3131 | - Три.4 | 3.4 | - Один.22 | 1.21 | 0.009 |
104 | 0.2943 | 0.2841 | 0.3044 | - Три.5 | 3.4 | - Один.23 | 1.22 | 0.008 |
105 | 0.2860 | 0.2761 | 0.2960 | - Три.5 | 3.5 | - Один.25 | 1.27 | 0.008 |
106 | 0.2781 | 0.2684 | 0.2878 | - Три.5 | 3.5 | - Один.3 | 1.3 | 0.008 |
107 | 0.2704 | 0.2609 | 0.2799 | - Три.5 | 3.5 | - Один.28 | 1.28 | 0.007 |
108 | 0.2630 | 0.2536 | 0.2723 | - Три.6 | 3.5 | - Один.31 | 1.29 | 0.007 |
109 | 0.2558 | 0.2466 | 0.2649 | - Три.6 | 3.6 | - Один.31 | 1.30 | 0.007 |
110 | 0.2488 | 0.2398 | 0.2578 | - Три.6 | 3.6 | - Один.32 | 1.32 | 0.007 |
111 | 0.2420 | 0.2332 | 0.2508 | - Три.6 | 3.6 | - Один.33 | 1.33 | 0.007 |
112 | 0.2354 | 0.2268 | 0.2440 | - Три.7 | 3.7 | - Один.34 | 1.34 | 0.006 |
113 | 0.2290 | 0.2206 | 0.2375 | - Три.7 | 3.7 | - Один.38 | 1.39 | 0.006 |
114 | 0.2229 | 0.2146 | 0.2311 | - Три.7 | 3.7 | - Один.38 | 1.37 | 0.006 |
115 | 0.2169 | 0.2088 | 0.2250 | - Три.7 | 3.7 | - Один.40 | 1.40 | 0.006 |
116 | 0.2111 | 0.2031 | 0.2190 | - Три.8 | 3.7 | - Один.43 | 1.41 | 0.006 |
117 | 0.2055 | 0.1977 | 0.2133 | - Три.8 | 3.8 | - Один.42 | 1.42 | 0.005 |
118 | 0.2000 | 0.1924 | 0.2077 | - Три.8 | 3.8 | - Один.46 | 1.48 | 0.005 |
119 | 0.1948 | 0.1873 | 0.2023 | - Три.9 | 3.9 | - Один.47 | 1.47 | 0.005 |
120 | 0.1897 | 0.1823 | 0.1970 | - Три.9 | 3.8 | - Один.45 | 1.43 | 0.005 |
121 | 0.1846 | 0.1774 | 0.1918 | - Три.9 | 3.9 | - Один.50 | 1.50 | 0.005 |
122 | 0.1798 | 0.1727 | 0.1868 | - Три.9 | 3.9 | - Один.48 | 1.46 | 0.005 |
123 | 0.1750 | 0.1681 | 0.1820 | - Три.9 | 4.0 | - Один.53 | 1.56 | 0.004 |
124 | 0.1705 | 0.1637 | 0.1772 | - Четыре.0 | 3.9 | - Один.51 | 1.49 | 0.005 |
125 | 0.1660 | 0.1594 | 0.1727 | - Четыре.0 | 4.0 | - Один.53 | 1.56 | 0.004 |
126 | 0.1617 | 0.1552 | 0.1682 | - Четыре.0 | 4.0 | - Один.55 | 1.55 | 0.004 |
127 | 0.1575 | 0.1512 | 0.1639 | - Четыре.0 | 4.1 | - Один.58 | 1.60 | 0.004 |
128 | 0.1535 | 0.1472 | 0.1597 | - Четыре.1 | 4.0 | - Один.62 | 1.59 | 0.004 |
129 | 0.1496 | 0.1434 | 0.1557 | - Четыре.1 | 4.1 | - Один.59 | 1.56 | 0.004 |
130 | 0.1457 | 0.1397 | 0.1517 | - Четыре.1 | 4.1 | - Один.60 | 1.60 |
Как работает датчик NTC на стиральной машине
Температура контролируется ПКБ с помощью датчика температуры NTC, встроенного в нагреватель
Когда вы тестируете элемент, сопротивление падает по мере повышения температуры.
Что такое датчик NTC?
Термистор - это по существу резистор, который изменяет свое электрическое сопротивление при различных температурах.Они используются в стиральных машинах, потому что их электрическое сопротивление при различных температурах известно.Для стиральной машины легко контролировать термистор и обнаруживать, когда достигнута определенная температура.
Проверьте все соединения сначала к датчику и к доске они могут быть развязаны, иногда вы вряд ли увидите что-то физически неправильное, но может быть плохое соединение.Диагностика проводится путем измерения сопротивления с помощью непрерывного (или мульти) метраМы не можем дать показания для всех термисторов, потому что они варьируются, посмотрите на мой снимок, но вы должны быть в состоянии получить показание на обоих терминалах.Если он полностью открыт, то, скорее всего, он неисправный..
