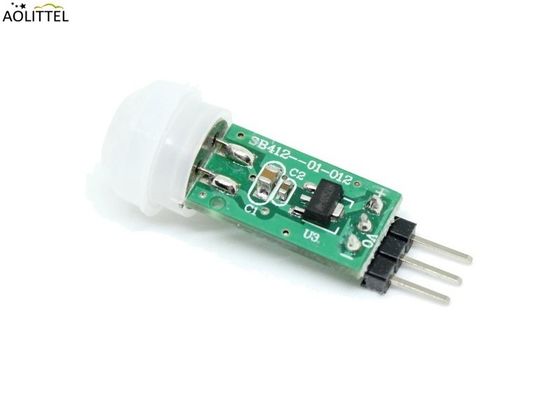

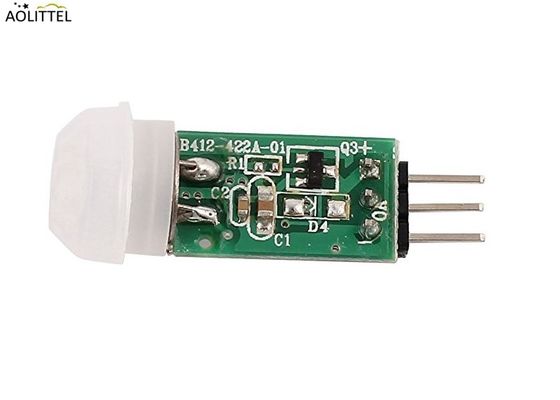

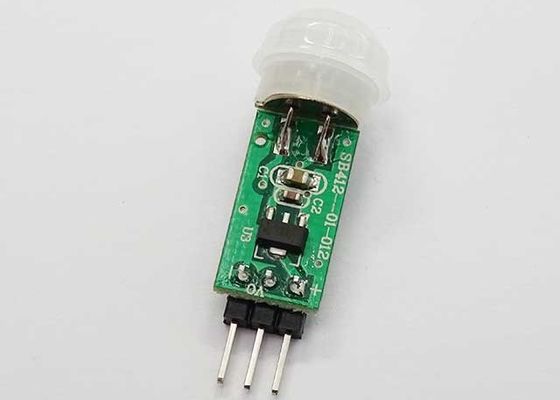

модуля регулятора ПИР Дектектор 3м-5м датчик движения СБ412 миниатюрного пассивный ультракрасный с резистором ПКБ объектива Фреснел

3m-5m миниатюрный контроллер PIR детектор модуль пассивный инфракрасный датчик движения SB412 с линзой Френеля PCB резистор

Основные параметры

Общий

SB412AЭто последний цифровой сенсорный модуль, основанный на цифровом сенсоре AM412.
Фреснельная линза, ПХБ, и несколько сопротивлений

(с) (с) (с) Скачать________

Информация о объективе

Диаметр объектива: 13,6 мм (по умолчанию), угол обнаружения≤100°, диапазон обнаружения<5M.

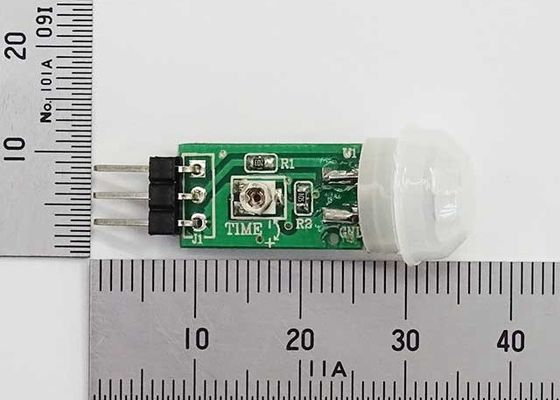

Компактный размер

Схематическая схема

Примечание к заявке

Функции:
1. DC-INPUT: рабочее напряжение или входное напряжение питания (диапазон DC 3V-12V)
2. VOUT:Выход: сигнал высокого уровня 3В;В режиме ожидания 0V
VOutput может быть таким же, как DC-Input путем добавления некоторых компонентов
3. Регулирование времени задержки: время задержки по умолчанию составляет 10 с, может быть регулировано путем изменения резистора ((см. форму регулирования времени задержки ниже)

Время отсрочки

""Что такое ПИР-датчик?"

ПИР-датчики позволяют чувствовать движение, почти всегда используются для обнаружения того, переместился ли человек в диапазон датчиков или нет. Они маленькие, недорогие, маломощные, просты в использовании и не изнашиваются.По этой причине они обычно встречаются в бытовых приборах и гаджетах, используемых в домах или на предприятиях.Их часто называют PIR, "пассивный инфракрасный", "пироэлектрический" или "IR-движение" датчики.

ПИР в основном состоят из пироэлектрического датчика (который вы можете увидеть выше, как круглый металлический баллон с прямоугольным кристаллом в центре), который может обнаруживать уровни инфракрасного излучения.Все излучает радиацию низкого уровня.Датчик в детекторе движения фактически разделен на две половины.Причина этого в том, что мы ищем обнаружить движение (изменение) не средний IR уровнейЕсли одна половина видит больше или меньше инфракрасного излучения, чем другая, выход будет колебаться высоко или низко.

Вместе с пироэлектрическим датчиком есть несколько вспомогательных схем, резисторов и конденсаторов.Несомненно, очень дешевый чип.Этот чип принимает выход датчика и выполняет небольшую обработку на нем, чтобы излучить цифровой выходный импульс от аналогового датчика.

Для многих основных проектов или продуктов, которые должны обнаруживать, когда человек покинул или вошел в область, или приблизился, PIR-датчики отлично подходят.имеют широкий диапазон линзОбратите внимание, что PIR не скажет вам, сколько людей вокруг или как близко они к датчику,линзы часто фиксируются на определенном стереле и расстоянии (хотя он может быть взломан где-то) и они также иногда запускаются домашними животнымиЭксперименты - это ключ!
