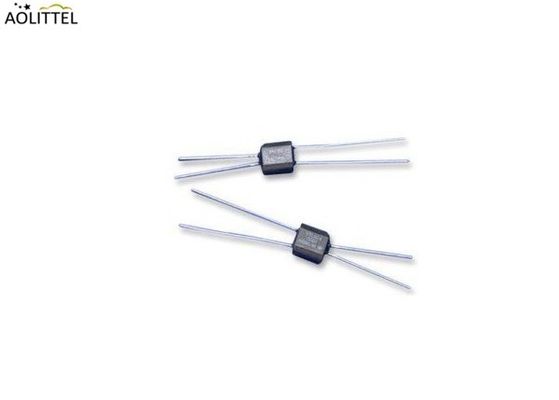

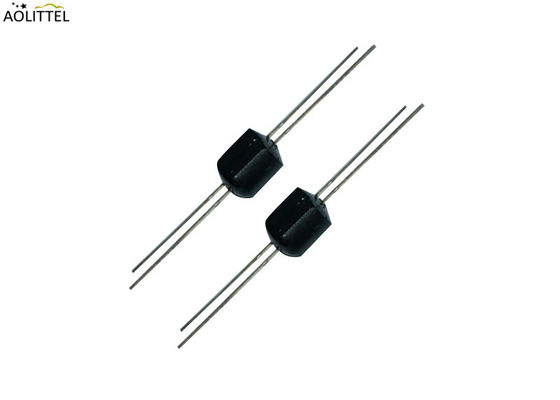

Высоким Оптокуплер выведенный наружу фотоэлементом сетноой-аналогов линейный ВДИДЖ-1210 10.5кс7.5мм стабильности увеличения для управления скоростью мотора

1000 частей
MOQ
Подлежит обсуждению
цена
Высоким Оптокуплер выведенный наружу фотоэлементом сетноой-аналогов линейный ВДИДЖ-1210 10.5кс7.5мм стабильности увеличения для управления скоростью мотора
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Наименование продукта: Линейная оптопара WDYJ-1210
Количество контактов: 4 штыря
Ассортимент продукции: Серия WDYJ-1210
Стиль корпуса оптопары:: аксиальный
Изоляционное напряжение: 2000V
Прямой ток, если макс. Прямой ток, если макс.: 20 мА
Размер: 10.5x7.5mm
Температура работать/хранения: -40 к 75C
Напряжение вперед: 1.9-2.5V
Распределение власти: 50mW
Время восхода (TR): 3.5msec
Время падения (TF): 500msec
Выделить:

датчик детектора пламени

,

взрыватель поверхностного держателя перестановный
Основная информация
Фирменное наименование: Ao littel
Номер модели: Серия ВДИДЖ-1210
Оплата и доставка Условия
Упаковывая детали: Навалом
Время доставки: 10 трудодней
Условия оплаты: Western union, T/T
Поставка способности: 100 000 000 частей в месяц
Характер продукции


Высокий уровень стабильности фотоэлементов Аналоговый линейный оптокоплер WDYJ-1210 10.5x7.5 мм для управления скоростью двигателя


Особенности

Чистый материал сопротивления, неполярный выход
Простая схема, подходящая для применения в постоянном или переменном токе
Хорошая изоляция между входом и выходом, низкое искажение сцепления


(с) (с) (с)Высоким Оптокуплер выведенный наружу фотоэлементом сетноой-аналогов линейный ВДИДЖ-1210 10.5кс7.5мм стабильности увеличения для управления скоростью мотора 0 Скачать________


Диаграмма структуры:

Высоким Оптокуплер выведенный наружу фотоэлементом сетноой-аналогов линейный ВДИДЖ-1210 10.5кс7.5мм стабильности увеличения для управления скоростью мотора 1


Абсолютное максимальное разрешение @ 25°C

Параметр Рейтинг Единица
Изоляционное напряжение ((пик) 2000 V
Температура сварки 260 < 5 сек °C
Операционная температура -40 до 75 °C
Температура хранения -40 до 75 °C



ЭЛЕКТРО-ОПТИЧЕСКИЕ ХАРАКТЕРИСТИЧЕСКИ @ 25°C

Светодиодные

Параметр Символ Условия испытания Минуточку. Тип.. Макс. Макс. Единица
Впередний ток Я...F 20 mA
Напряжение вперед VF Я...F=20mA 1.9 2.0 2.5 V
Обратный ток Я...R VR=4В 10 μA

КЕЛЬ

Параметр Символ Условия испытания Минуточку. Тип.. Макс. Макс. Единица
Максимальное напряжение ячейки VВ (пик переменного тока или постоянного тока) 60 V
Распределение власти ПD Линейно разбавлять до 0 при 75°С 50 мВт

СОЕДЕННЫ

Параметр Условия испытания При сопротивлении (RON) / KΩ Сопротивление отключения (ROFF) ※2 /MΩ
Минуточку. Тип. Макс. Макс.
WDYJ-1210RA IF=1mA※1 0.7 1
WDYJ-1210RB IF=1mA※1 0.65 1.1 1
WDYJ-1210RC IF=1mA※1 1.05 1.56 1
WDYJ-1210RC1 IF=1mA※1 0.8 1.5 200
WDYJ-1210RD IF=1mA※1 1.48 2.6 1
WDYJ-1210RD1 IF=1mA※1 1.48 2.5 200
WDYJ-1210RE IF=1mA※1 2.5 5 2
WDYJ-1210RG IF=1mA※1 5 10 2
WDYJ-1210RH IF=1mA※1 10 20 30
WDYJ-1210RI IF=1mA※1 20 40 10
Время подъема Время до 63% конечной проводимости @ IF= 20mA 3.5 msec
Время осени. Время до 100 КВт после удаления IF = 20mA 500 msec
Коэффициент температуры клетки IF > 5 мА 0.7 %/°C

※1измеряется после темной истории одной недели
※210 секунд после IF=0,5В постоянного тока на ячейке


Описание

Оптокоплер - это устройство, которое в основном изготавливается из светодиодов и фотоэлементов.Когда есть ток применяется к светодиодуОни работают вместе, чтобы обеспечить электрическую изоляцию. то есть, есть короткий оптический путь передачи для передачи сигнала между светодиодом и фотоцеллой,пока держать их электрически изолированными.

Заявления

Защита и управление аудиоусилителем
Электрическая защищенная изоляционная сцепка
Передача сообщений и автоматическое управление
Регулирование освещения и регулирование скорости двигателя
Промышленный, моторный привод и управление



Основная кривая характеристик


Высоким Оптокуплер выведенный наружу фотоэлементом сетноой-аналогов линейный ВДИДЖ-1210 10.5кс7.5мм стабильности увеличения для управления скоростью мотора 2
Высоким Оптокуплер выведенный наружу фотоэлементом сетноой-аналогов линейный ВДИДЖ-1210 10.5кс7.5мм стабильности увеличения для управления скоростью мотора 3

Внимание:Рекомендуется, чтобы сварка проходила вдали от нижней части оптокоплера, время сварки должно быть максимально коротким.
