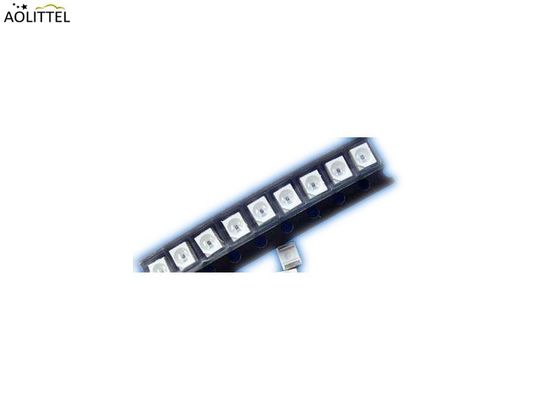

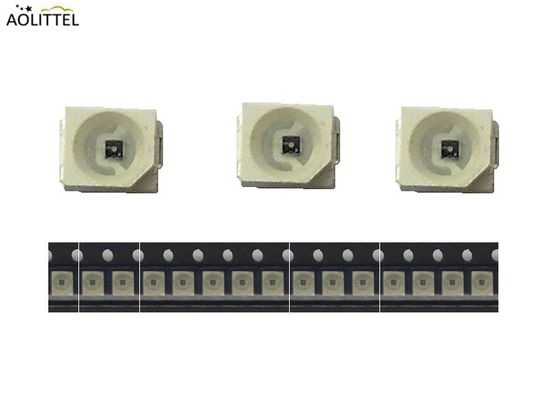

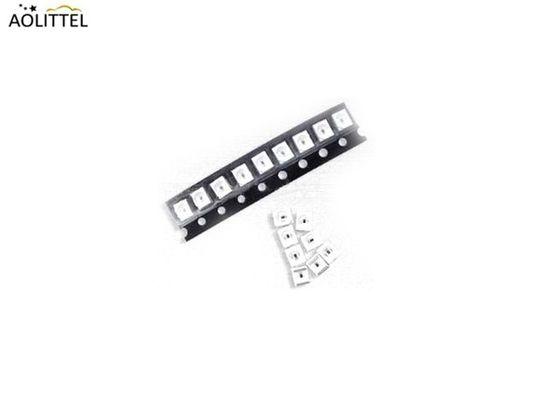

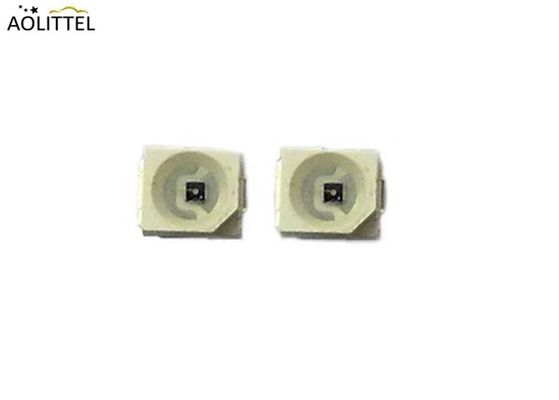

Бескадмиевые световые датчики RoHS 3528 SMD SMT 5 VDC с спектром 450-1050 нм
Общие размеры (единица: мм)
Окончательные параметры:Ta=25°C
| параметры |
Символ |
Рейтинг |
Единица |
| Положительное разрывное напряжение |
Вдд |
70 |
V |
| Напряжение обратного разрыва |
- Вдд. |
7 |
V |
| Максимальная мощность. |
ПД |
100 |
мВт |
| Рабочая температура |
Топр |
-25 ~ +70 |
°C |
| Температура хранения |
Tstg |
-25 ~ +80 |
°C |
| Температура сварки (5′′) |
Цол |
260 |
°C |
※1 сварка в месте, находящемся на расстоянии 4 мм от геля, и время сварки не более 5 секунд.
(с) (с) (с) Скачать________
Электрические оптические характеристики Ta=25°C
| Параметры |
Символ |
Условия испытания |
Минуточку. |
Тип. |
Макс. Макс. |
Единица |
| Световой ток |
EKPSMD3528 |
IC ((Vdd=5V
Rss=1k) |
Vdd=5V, Ev=10Lux |
|
|
|
μA |
| Vdd=5V, Ev=20Lux |
10 |
17 |
22 |
| Vdd=5V, Ev=100Lux |
|
|
|
| Темный поток |
Питье |
Vdd=5V, Ee=0 ※2 |
|
|
10 |
nA |
| Спектр |
λ |
|
450 ~ 1050 |
nm |
| Насыщенное напряжение |
Vdd-Vss |
|
|
0.3 |
|
V |
| Время подъема |
Тр |
Vdd=5V, IC=5mA
RL=1K |
|
3.2 |
|
μS |
| Время осени |
Тф |
|
4.8 |
|
μS |
※ 2 Ev, Ee получили в состоянии белого светодиода.
Описание
Окружающий светорезистор световые датчики, изготовленные из чипа, чувствительны к окружающему свету. Его фотопическая реакция близка к человеческому глазу. Соответствующий RoHS, он может использоваться в качестве идеальной замены фотоэлементов CD.
Это недорогой аналоговый датчик света окружающей среды в миниатюрном чипе с светодиодной поверхностью без свинца.чья спектральная реакция близка к стандартному фотопичному наблюдателю CIE, как показано на рисунке 2.идеально подходит для применений, в которых измерение окружающего света используется для управления подсветкой дисплея. Mobile appliances such as the mobile phones and PDAs that draw heavy current from display backlighting will benefit from incorporating these photo sensor products in their designs by reducing power consumption significantly.
Характеристики светового датчика EKPSMD3528 SMD
Специальное фильтрующее эпоксидное покрытие;
Особые характеристики реакции, аналогичные человеческим глазам;
Линейность выхода в широком диапазоне освещения
Определенная температурная стабильность;
Низкий темный ток, низкая интенсивность освещения.
Низкая изменчивость чувствительности между различными источниками света
Без кадмия / RoHS / без PB
Типичные применения
Выявление света окружающей среды для управления подсветкой дисплея
Мобильные устройства
Мобильные телефоны, PDA
Компьютерные устройства
Ноутбуки, веб-пады
Потребительские устройства
Телевизоры, видеокамеры, цифровые фотокамеры
Автоматическое управление освещением жилых и коммерческих помещений
Электронные знаки и сигналы
Конфигурация
1) Полные сорта, короткий производственный цикл, небольшой запас партий
2) Настраивайте различные формы и углы
3) Настроить наиболее подходящие спецификации, чтобы сделать продукт более конкурентоспособным
