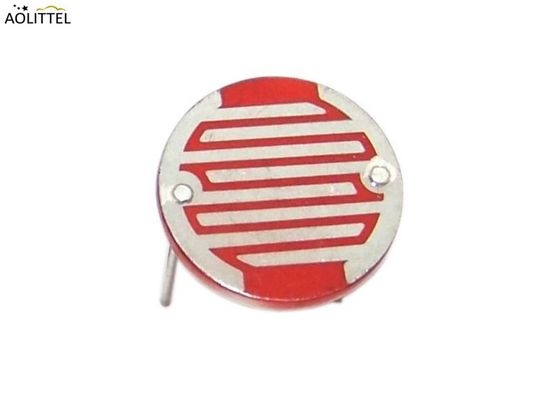

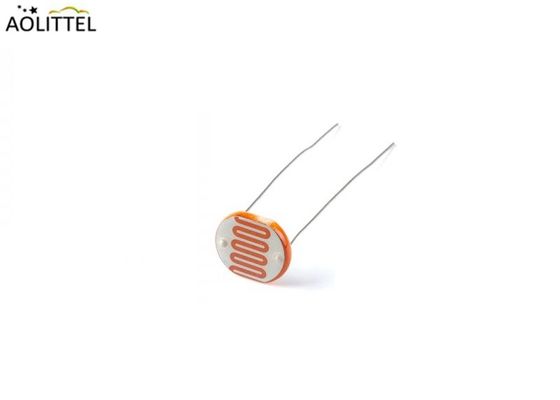

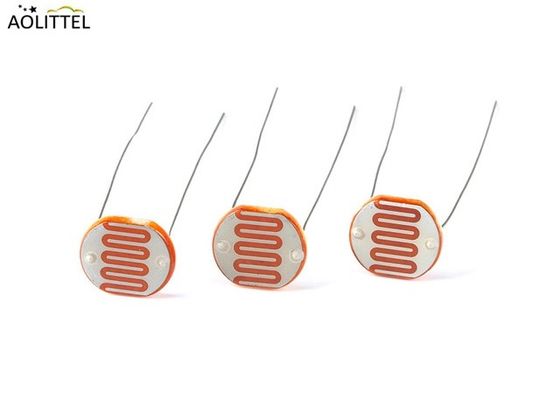

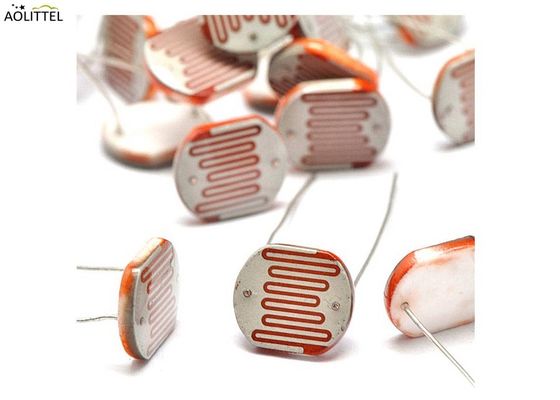

пластмасса 12мм покрыла резистор ГМ12528 10-20К ЛДР светлый зависимый для управления светом

12 мм пластиковый покрытый LDR светозависимый резистор GM12528 10-20K для управления светом

Схемы, основанные на LDR

Темный переключатель на базе Arduino
Светоактивный переключатель с использованием LM555 & LDR

Преимущества LDR

Низкая стоимость и легкодоступность
Легко пользоваться.

Недостатки LDR

Медленное время отклика по сравнению с фотодиодами.

Электронные исполнения

(с) (с) (с) Скачать________

Размер

единицы: мм

Описание

На рынке доступны различные типы световых датчиков. Одним из наиболее распространенных типов и экономически эффективных типов световых датчиков является светозависимый резистор, сокращенный как LDR.LDR также называют фоторезистором или фотоэлементомВ основном это переменный резистор, сопротивление которого варьируется в зависимости от интенсивности света, падающего на него.и в условиях света сопротивление может быть нескольких сотен омовLDRs менее чувствительны к свету по сравнению с фототранзисторами или фотодиодами..Зигзаговый рисунок LDR на керамической подложке увеличивает темное сопротивление.

LDR не имеет полярности, как и резистор. Сопротивление LDR можно очень легко измерить, просто подключив два терминала LDR к мультиметру и установив мультиметр в режим сопротивления.Теперь, когда вы меняете интенсивность света падает на LDR вы можете видеть сопротивление варьируетсяLDR доступен в различных размерах, например, 5 мм LDR и 12 мм LDR, где подложка LDR имеет ширину 5 мм и 12 мм соответственно.

Сопротивление ЛДР может отличаться для разных ЛДР и зависит от светочувствительного материала, используемого для его изготовления.В качестве полупроводниковой подложки для различных применений используется несколько различных материалов.Для средней инфракрасной спектральной области используются сульфид свинца (PbS) и антимонид индия (InSb). Для инфракрасной области, используемой в инфракрасной астрономии и инфракрасной спектроскопии, используются фотопроводники Ge:Cu.И наиболее часто используемый - это сульфид кадмия (CdS), потому что он недорогой и чувствителен к диапазону длин волн от 400 нм до 850 нм.. т.е. видимый спектр.

CdS LDR является очень недорогим датчиком и используется в многочисленных повседневных приложениях, начиная от включения / выключения уличных фонарей, переключателя рассвета, светодиодных аварийных фонарей до светометров камер.

Интерфейсная схема для LDR

Выход LDR - это сопротивление, поэтому он не может быть подключен непосредственно к любому ADC.Вы можете увидеть простой схемы разделитель напряжения, выходного напряжения пропорционально интенсивности света падает на LDRЭто выходное напряжение может быть затем подано непосредственно в ADC для измерения интенсивности света или в схему сравнения.

Vout= Vin x (R1/(R1+RLDR))
Vout = Выходное напряжение разделительной секции напряжения
Вин = Входное напряжение разделитель напряжения секции в нашем состоянии его 5 вольт
RLDR= Сопротивление LDR
