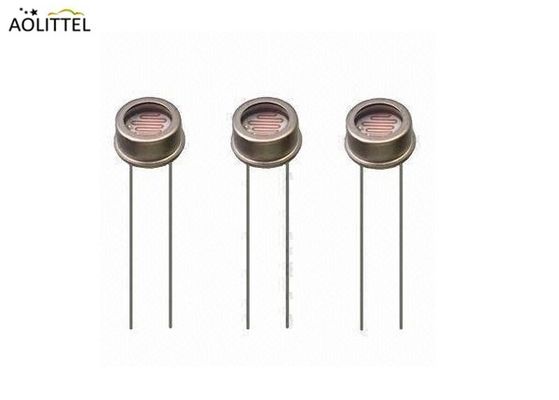

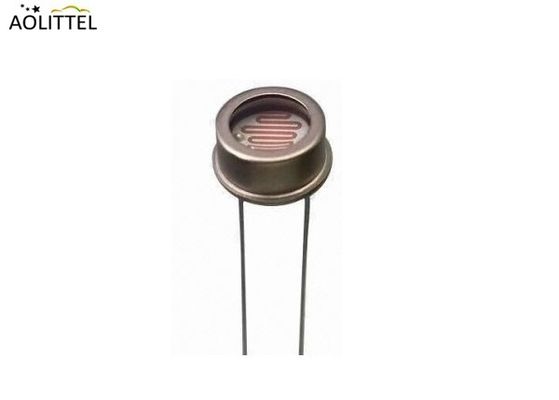

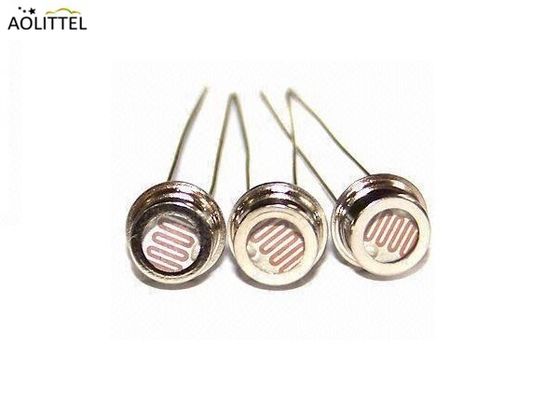

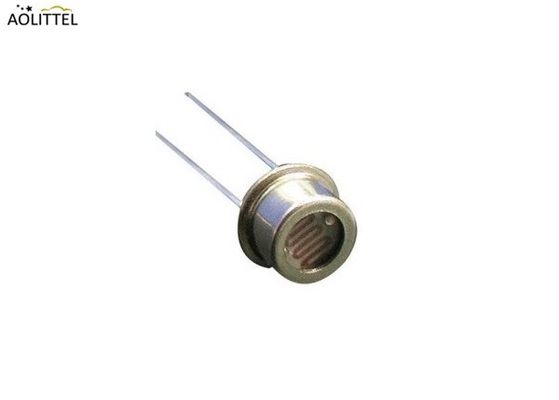

Датчик света фоторезистора ЛДР заключения металла Дя 5мм с темновым сопротивлением 0.2-20 МОхм

Диа 5 мм металлическая инкапсуляция LDR фоторезистор световой датчик с темным сопротивлением 0.2-20 MOhm

Спецификация


единицы: мм

(с) (с) (с) Скачать________

Основная кривая характеристик

Как работает LDR

Относительно легко понять основы того, как работает LDR, не углубляясь в сложные объяснения.Во-первых, необходимо понять, что электрический ток состоит из движения электронов внутри материала.Хорошие проводники имеют большое количество свободных электронов, которые могут дрейфовать в данном направлении под действием разницы потенциала.и поэтому трудно заставить их двигаться и, следовательно, поток течь.
LDR или фоторезистор изготавливается из любого полупроводникового материала с высоким сопротивлением.Он имеет высокое сопротивление, потому что очень мало электронов, которые свободны и способны двигаться - подавляющее большинство электронов заперты в кристаллической решетке и не могут двигатьсяПоэтому в этом состоянии существует высокое сопротивление LDR.
Когда свет падает на полупроводник, световые фотоны поглощаются полупроводниковой решеткой, и часть их энергии передается электронам.Это дает некоторым из них достаточно энергии, чтобы освободиться от кристаллической решетки, так что они могут затем проводить электричествоЭто приводит к снижению сопротивления полупроводника и, следовательно, общего сопротивления LDR.
Процесс прогрессирует, и чем больше света светит на полупроводнике LDR, тем больше электронов высвобождается для проводимости электричества, и сопротивление еще больше падает.


Применение

Автоматическая фотометрия камеры
Фотоэлектрическое управление
Контроль лучей в помещениях
Ведущий
Промышленный контроль
Выключатель управления освещением
Лампа регулировки света
Электронные игрушки


Описание

LDR - это небольшое устройство, используемое для обнаружения изменения интенсивности света.
Это своего рода переменное сопротивление, и сопротивление зависит от интенсивности света, падающего на него.
В полной темноте его сопротивление достигает 10 мегаом, что уменьшается до нескольких ом при ярком свете.
LDR называют CdS-клетками, потому что ее полупроводником является сульфид кадмия.
Его чувствительная к свету область покрыта примесями, такими как Серебро, Антимон или Индиум.
Когда свет падает на полупроводниковый материал, происходит поток пар электронов и отверстий, и происходит электрическая проводимость.
В структуре LDR имеет тонкую полупроводниковую линию в форме зигзага, заключенную в прозрачный корпус.
LDR может обрабатывать очень высокий ток и даже переменный ток проходит через него, не повреждая устройство.
Два провода возникают с обоих концов полупроводника.
LDR доступен в размерах 3 мм, 5 мм, 7 мм, 10 мм, 11 мм, 12 мм, 20 мм, 25 мм и т.д.
