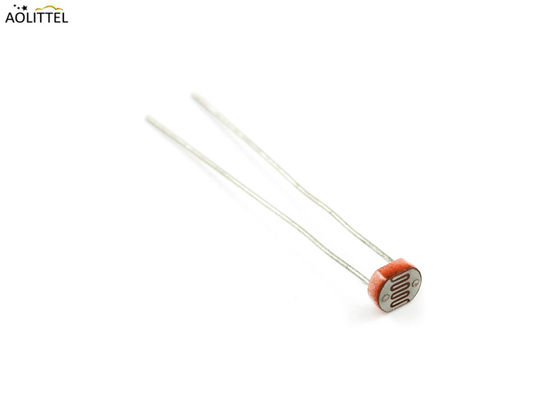

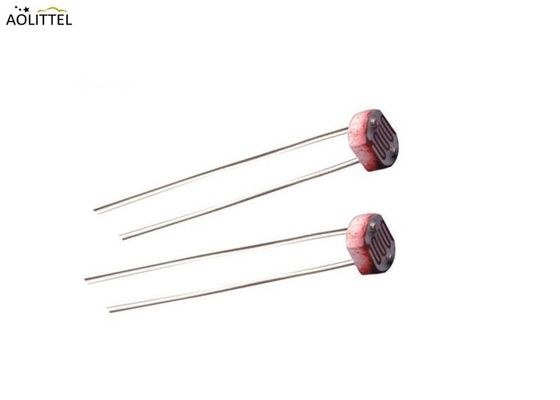

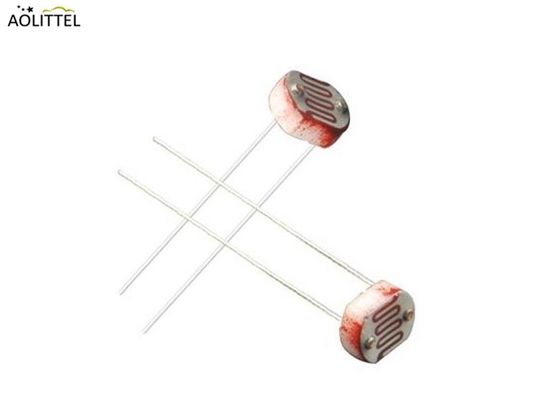

3 мм LDR светозависимый резистор фоторезистор световой датчик 5-200K с керамической упаковкой
Выступления
| Имя |
Модель |
Максимальное напряжение
VDC
|
Максимальная мощность.
МВ
|
Температура окружающей среды (°C) |
Пик спектра nm
|
Сопротивление свету (10Lux)
KΩ
|
Темное сопротивление
≥MΩ
|
γ10010 |
Ответ
Время
(ms)
|
Характеристика сопротивления освещению |
| Увеличение |
Уменьшение |
| Серия φ3 |
ГМ 3516 |
100 |
50 |
-30 ~ +70 |
540 |
5 - 10 |
0.2 |
0.5 |
30 |
30 |
1 |
| GM3528 |
100 |
50 |
-30 ~ +70 |
540 |
10-20 |
1 |
0.6 |
30 |
30 |
2 |
| GM 3537-1 |
100 |
50 |
-30 ~ +70 |
540 |
20-30 |
2 |
0.6 |
30 |
30 |
3 |
| GM3537-2 |
100 |
50 |
-30 ~ +70 |
540 |
30-50 |
3 |
0.7 |
30 |
30 |
3 |
| GM3539 |
100 |
50 |
-30 ~ +70 |
540 |
50-100 |
5 |
0.8 |
30 |
30 |
5 |
| GM3549 |
100 |
50 |
-30 ~ +70 |
540 |
100-200 |
10 |
0.9 |
30 |
30 |
5 |
Примечания:
1. Чтобы избежать светочувствительных резисторов на влажной, высокотемпературной среде сохранения.
2При использовании этого процесса время сварки было максимально сокращено.
3Примечание: место сварки свинца должно быть на расстоянии 3 мм от керамической основы (мм) или более.
РазмерЕдиница: мм
Общий
Фотопроводящие элементы CdS 3 мм LDR Light Dependent Resistor Photoresistor Light Sensor используют фотопроводящие эффекты в полупроводниках, которые уменьшают их сопротивление при освещении светом.Эти датчики представляют собой неполярные резистивные элементы с спектральными характеристиками ответа, близкими к человеческому глазу (светкоэффективность)., тем самым делая их рабочие схемы простыми и маленькими.
Заявка подана
Существует множество применений для светозависимых резисторов.
Выключатель освещения
Наиболее очевидным применением LDR является автоматическое включение света на определенном уровне освещенности.
Управление затвора камеры
LDR можно использовать для управления скоростью затвора на камере. LDR будет использоваться для измерения интенсивности света и настройки скорости затвора камеры на соответствующий уровень.
Пример
На схеме справа показано простое устройство, которое включается, когда стемнеет.Увеличение сопротивления LDR по отношению к другому сопротивлению, которое фиксируется по мере снижения интенсивности света, вызовет включение транзистораЗначение фиксированного резистора будет зависеть от используемого LDR, используемого транзистора и напряжения питания.
Особенности
Эпоксидная смола
Небольшие размеры
Быстрая реакция
Хорошая надежность
Высокая чувствительность
Хорошие характеристики спектра
Новые продукты - индивидуальные
Мы готовы на заказ!
Как работает LDR
LDR - это компонент, у которого есть сопротивление, которое изменяется с интенсивностью света, падающей на него..Сопротивление ЛДР обычно может иметь следующие сопротивления.
Дневное освещение = 5000Ω
Темно = 20,000,000Ω
Вы можете видеть, что существует большая разница между этими цифрами. если вы проецируете эту разницу на графике вы получите что-то похожее на то, что показано на графике справа.
