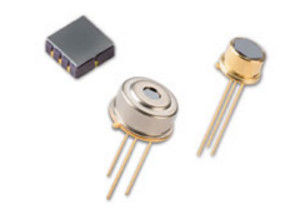

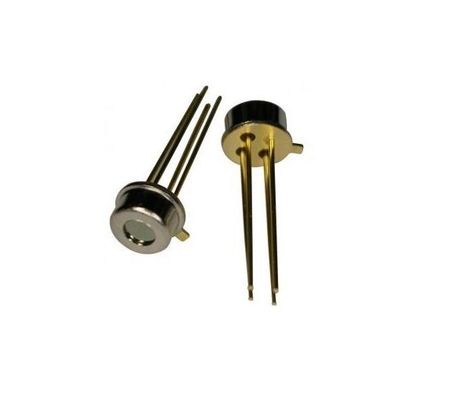

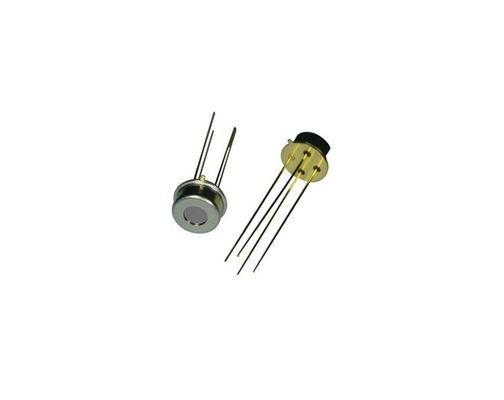

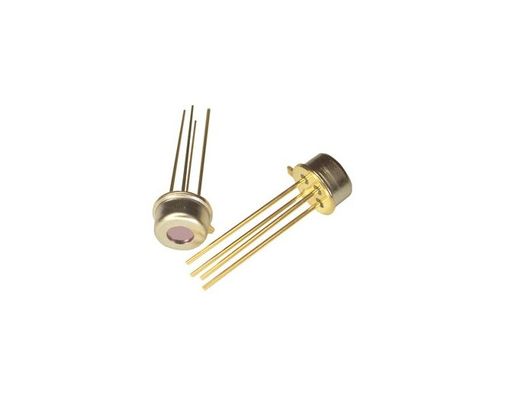

Ушный термометр Бесконтактное измерение Металлическое корпус Термометрия Инфракрасные детекторы Термопиль ИР-сенсор ZTP-148SR
Описание
Датчики ZTP Thermopile Infared (IR) являются ведущими в отрасли датчиками более высокого уровня чувствительности.и не требуют источника напряжения или тока отклонения. Состоит из термоэлементов, плоского инфракрасного фильтра и термистора для компенсации температуры в герметически герметизированной упаковке TO,Серия имеет различные фильтры, доступные для максимизации производительности в конкретных приложенияхУстройства ZTP IR Thermopile используются для бесконтактного измерения температуры в термометрии, микроволновых печах, индукционных нагревателях, кондиционерах, обнаружении занятости, освещении,Управление напольным отоплением, и HVAC / автомобильные приложения.
Мы не ограничиваемся готовыми стандартными конструкциями и обслуживаем пользовательскую настройку для самых требовательных инфракрасных сенсорных приложений, а также PCB.
Применение термопилевого инфракрасного датчика.pdf
ОБЛОЖКА СЕНСОРОВОЙ ПАКЕТЕРИ и ПИН-РАСПРАВЛЕНИЯ[единица: мм]
Термопильный чип
| Параметр |
Ограничения |
Объекты |
Условия |
| Размер чипа |
1.8х1.8 |
мм2 |
|
| Размер диафрагмы |
1.0 х 1.0 |
мм2 |
|
| Активная зона |
0.7 х 0.7 |
мм2 |
|
| Внутреннее сопротивление |
85 ((60-111) |
kΩ |
25°C |
| Сопротивление T.C. |
0.12 |
%/°C |
|
| Ответственность |
61 ((43-79) |
В/В |
500K, 1 Гц. |
| Ответственность T.C. |
-Нет.07 |
%/°C |
|
| Шумовое напряжение |
37 |
nV rms |
R.M.S, 25°C |
| НЭП |
0.61 |
nW/Hz1/2 |
500K, 1 Гц. |
| Детективность |
1.14 |
cmHz1/2/W |
500K, 1 Гц. |
| Константа времени |
|
мс |
|
Термистор- Термистор для компенсации температуры
| Параметр |
Ограничения |
Единица |
Состояние |
| МИН |
Тип |
Максимум |
| Сопротивление |
97 |
100 |
103 |
kΩ |
Tol.:3%, @ 25°C |
| Бета-ценность |
3920 |
3960 |
4000 |
К |
Tol.:1%, определено при 25°C/50°C |
Абсолютные максимальные рейтинги
- Рабочая температура: -20°C ~ 100°C
- Температура хранения: -40°C ~ 120°C
Типичные характеристики ZTP-148SR
Чувствительность
Поле зрения
| Параметр |
Ограничения |
Единица |
Состояние |
| МИН |
Тип |
Максимум |
| Поле зрения |
80 |
85 |
90 |
Степень |
50% от максимальной производительности |
Термисторное сопротивление (Таблица R-T)
Особенности
Неконтактные измерения
Расширение площади поверхности
Немногоразмерный датчик
Включенный датчик температуры окружающей среды (термистор) для компенсации
Высокая чувствительность
Быстрое время отклика
Применение
Мониторинг пациентов
Термометры для ушей и темпанов
Выявление занятости
КВК
Устройство
ИК-модули
Модули ZTP Thermopile IR обеспечивают более высокий уровень точности температуры объекта, более широкий диапазон температур хранения и более низкое выходное напряжение Thermopile, чем аналогичные продукты на рынке.ZTP-115M - это один модуль IR, состоящий из термопиля, инфракрасный датчик, кондиционирование сигнала и выход напряжения.
Спецификации
Напряжение питания: однократное питание (+5В)
Ток подачи: типичный 2,7 мА
Время ответа: 0,3 ~ 0,6 секунды
Диапазон температуры измерения: -40°C ~ 145°C
Рабочая температура: -20°C ~ 100°C
Температура хранения: -20°C ~ 120°C
Особенности
Неконтактные измерения
Расширение площади поверхности
Немногоразмерный датчик
Включенный датчик температуры окружающей среды (термистор) для компенсации
Высокая чувствительность
Быстрое время отклика
Аналоговый выход
Заявления
Выявление занятости
КВК
Устройства
Микроволновые печи
