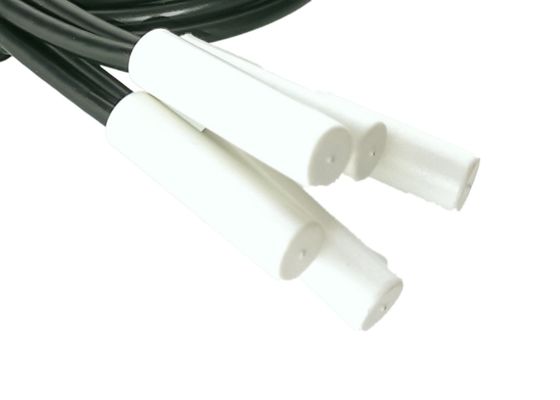

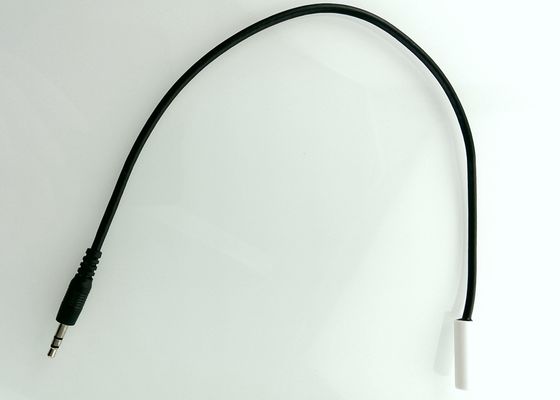

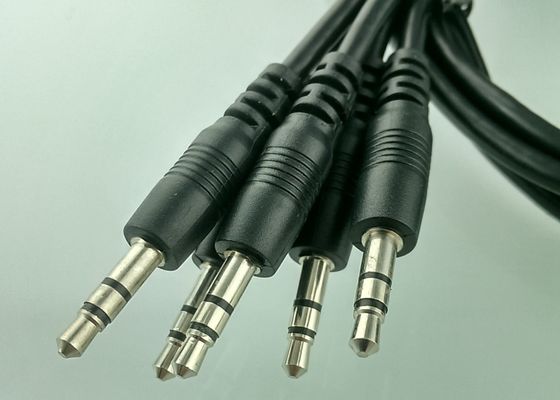

Датчик температуры ДС18Б20 микро- 300мм цифрового термометра садка для рыбы Ардуйно консультационный водоустойчивый с 3.5мм аудио Джек


Учебное пособие Arduino Рыбный бак Цифровой термометр водонепроницаемый DS18B20 Микротемпературный датчик 300 мм с 3,5 мм аудиоразъемом


Применение
Термостатические устройства управления; Промышленные системы; Потребительские продукты; Термометры; Любая теплочувствительная система, Рыбный бак (солевая среда).

(См. также: Скачать________


Размер (мм)




Диаграмма внутренней проводки



Пин 1 Лечение до черного GND;
Пин 2 Лечение до белого DQ;
Пин 3 Сварка на красный VDD;


Список материалов




Описание

Это самый новый цифровой датчик температуры DS18B20 от Maxim IC. Отмечает градусы С с точностью от 9 до 12 бит, -55C до 125C (+/-0.5C).Каждый датчик имеет уникальный 64-битный серийный номер, выгравированный в него - позволяет использовать огромное количество датчиков на одной шине данныхЭто замечательная часть, которая является краеугольным камнем многих проектов по учету данных и контролю температуры.


Структура

DS18B20 - это водонепроницаемый датчик температуры, упакованный в металлический и водонепроницаемый корпус.Он использует только один провод и можно поставить до 127 датчиков на один код и измерить температуру в 127 различных местах с помощью только одного провода!


Особенности

Стенная установка в диапазоне температуры окружающей среды.
Пластиковый корпус с высоким давлением ABS.
На поверхности или на стене.
Доступен с Maxim DS18S20
Не требуется внешнее питание или может быть дополнительно включено для более быстрой работы.
Автоматическое уникальное адресование устройства.
Широкий диапазон измерения температуры: от -55°C до +125°C (от -67°F до +257°F)
Принимает DS18B20 температурный датчик чип, высокая точность и чувствительность
Каждый шприц чипа отделен теплом Сокращаемая труба и запечатана клеем внутри, избегать короткого замыкания и водонепроницаемой
Идеальный выбор для окружающей среды, лаборатории, холодильника, автомобиля, мониторинга температуры теплицы
Гибкое сопротивление, лучшая теплопроводность.
Диапазон питания: от 3,0 до 5,5 В
Диапазон температуры работы: от -55°C до +125°C (от -67°F до +257°F)
Диапазон температуры хранения: от -55°C до +125°C (от -67°F до +257°F)
Точность в диапазоне от -10°C до +85°C: ± 0,5°C.


Спецификация


Диапазон температуры ():	-55 до 125 oC
Точность (от -10 до +85 oC):	-0,5 до +0,5 oC
Точность (от -55 до +122 oC):	от -2 до +2 oC
Разрешение (DS18S20):	00,5 oC
Разрешение (DS18B20) - программируемое:	00,0625 или 0,5 oC
Напряжение питания:	30,0 - 5,5 вольт
Активный ток:	1 миллиампер
Текущий режим ожидания:	100 наноампер
Логика ввода высокая:	2.2 - 5,5 вольт
Логика ввода низкая:	-0,3 - +0,8 вольт
Размеры (L X W X D):	2.40 х 1,85 х 0,93 дюйма





В этом руководстве рассказывается о том, как подключить однопроводной датчик температуры DS18B20 к плате CircuitPython и прочитать его температуру из кода Python с помощью нескольких простых модулей CircuitPython.



Датчики температуры DS18B20, такие как DS18B20, - это устройства, которые могут измерять температуру с минимальным количеством оборудования и проводки.Эти датчики используют цифровой протокол для отправки точных показаний температуры непосредственно на вашу разработку доски без необходимости аналогового цифрового преобразователя или другого дополнительного оборудованияВы можете получить однопроволочные датчики в различных формах, таких как водонепроницаемые и высокотемпературные зонды - они идеально подходят для определения температуры во многих различных проектах и приложениях.И поскольку эти датчики используют протокол одного провода вы даже можете иметь несколько из них подключены к одному и тому же пин и прочитать все их температурные значения независимоС помощью нескольких подключений и некоторого кода CircuitPython вы сможете почувствовать температуру в кратчайшие сроки!





DS18B20 Программируемый цифровой термометр с однопроводной резолюцией



Для подробной информации, пожалуйста, скачайте PDF здесь:(См. Скачать________
