Винт поверхностной установки на датчиках температуры 100КОхм 3950 термистора волочения НТК кольца собрания зонда терминальных микро-

Поверхностный монтажный винт на сборке зонды кольцевая ложка NTC термистор терминал микротемпературные датчики 100KOhm 3950

Особенности

Термистор NTC 10kΩ в стандартном исполнении

1% точность

Терминалы кольцевых подшипников M4 и M6

1 метр гибкого свинца PFA

Низкий тепловой градиент (< 0,05 K/K) из-за использования никелевого проводника и низкопрофильного закрытого кольцевого языка

Широкий диапазон температур от -55°C до +125°C

Значения сопротивления при 25°C варьируются от 4,7 КΩ до 100 КΩ с допустимыми значениями до ± 1%

(См. также: Скачать________

Размер (мм)

Электрические характеристики

Общий

Наши NTC термисторы изготавливаются из специально разработанного металлического оксида керамического материала, который чрезвычайно точен в определении температуры.Доступен в различных корпусах с возможностями индивидуального дизайна.

Прецизионный термистор NTC с терминальным кольцом и гибкой проволокой для поверхностного монтажа.Этот диапазон датчиков температуры изготовлен с оцинкованными медными кольцами для легкой и безопасной установки на поверхностиОн имеет быструю реакцию и взаимозаменяемый термисторный элемент 10k с отличной долгосрочной стабильностью и точностью.Эти датчики температуры могут быть изготовлены на заказ с множеством вариантов для размеров терминала, свинцовые провода и термисторные элементы также доступны в 2,252k, 5k, 30k, 50k и 100kΩ

Преимущества

Кольцевые терминалы позволяют легко и безопасно устанавливать поверхность
Полностью настраиваемая; предлагают различные корпуса и калибровки свинцовых проводов
Быстрое время отклика
Предоставлять высокостабильную замену термопарам PT100; испытывать минимальное отклонение от их начальных электрических значений

Тепловая постоянная может быть 5 секунд

Указанное напряжение электрической изоляции 1500 VAC (1 секунда)

квалификация AEC-Q200

Настройка доступна по запросу

Применение

Электромоторы

Системы HVAC

Объем производства OEM

Термоуправление аккумуляторной батареей
Тепловое управление теплоотводами
Электроснабжение и преобразование
Автомобильные системы
Промышленные системы
Системы испытаний и измерений
Бытовая техника

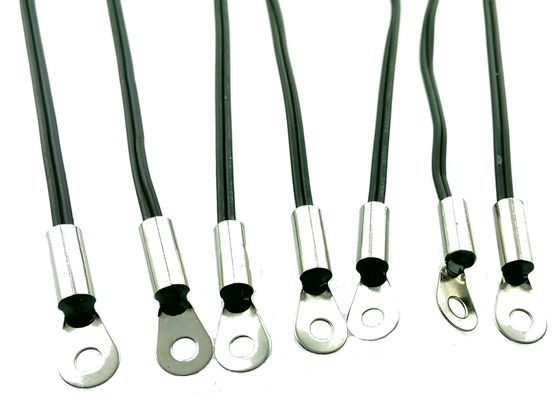

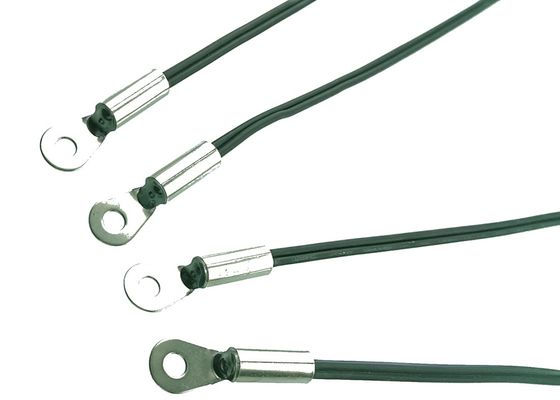

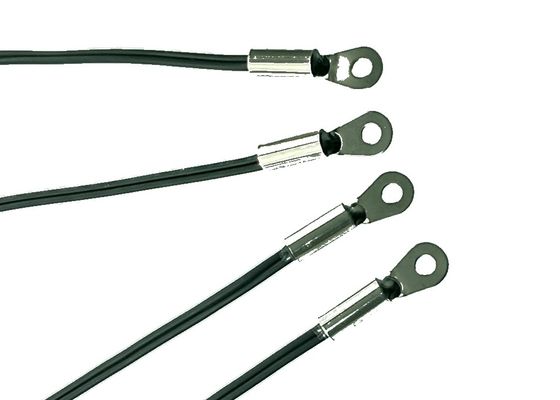

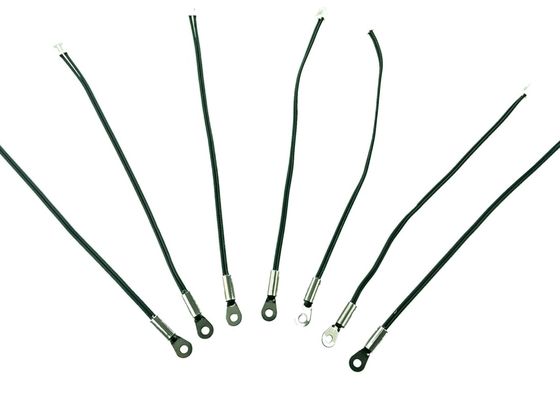

Фактические фотографии продукта

Рассмотрение применения

A. Размер против производительности

В. Thermal inertia of the measurement object For accurate measurement it is necessary to ensure that the measurement object cannot experience a temperature change more quickly then the sensor can record it.

C. Оптимальное расположение Функциональным компонентом кольцевого терминального датчика является термистор, расположенный внутри ствола.ствол должен вступать в тепловой контакт с поверхностью измерения.

D. Общее примечание 1 Для применений, где требуется исключительно быстрая реакция и точность измерений, кольцевой терминал датчика не подходит.для этих случаев следует ссылаться на датчики серии JC-F (зажимы для труб)Пожалуйста, свяжитесь с Amphenol Advanced Sensors Engineering для получения дополнительной информации о датчиках типа JC.Общее примечание 2 Кольцевые терминальные датчики не предназначены для использования там, где они будут погружены в жидкость., на водной или масляной основе.

Потенциальное применение

Приложения аккумуляторных батарей для электромобилей и гибридных электромобилей для обеспечения безопасной и оптимальной функциональности

Общий блок двигателя, применение головки цилиндра и т.д.	Управление энергией: трансформаторы, коробки предохранителей, инверторы, коммутационные устройства и т.д.
	Управление энергией: трансформаторы, коробки предохранителей, инверторы, коммутационные устройства и т.д.
