Интегрированный соединитель с подшипником G18 Сверхмольдированный зонд микротемпературный датчик для стенного котла с конденсационным газом
Обзор
Для регулирования температуры газового котла обычно требуется очень быстрый тепловой ответ. Это обеспечивает точное регулирование температуры горячей воды, чтобы обеспечить достаточное количество,максимизировать эффективность котла и также избежать возможности обогрева.
У нас есть несколько погрузочных и натяжных датчиков температуры, где термистор NTC расположен в самом конце датчика.Это сокращает тепловой путь к термистору и, таким образом, минимизирует время отклика.
Проекты с винтовыми натяжками, поверхностные сенсорные фиксации для труб и простые версии push-fit / clip-in доступны с стандартными в отрасли вариантами разъемов или летающими проводами, если это предпочтительно.
(с) (с) (с)
Скачать________
Спецификации модели
А: П/Н: NSAB1103FB-43.5AT
| Нет |
Наименование материала |
Описание модели |
| 2-1 |
Термистор |
R25=10Kohm±1% B25/85=3435±1% MF58R |
| 2-2. |
Проводка |
28AWG Черная PVC труба |
| 2-3 |
Трубка |
10 л трубки из ПТФЕ L=10 мм |
| 2-4 |
Орехи |

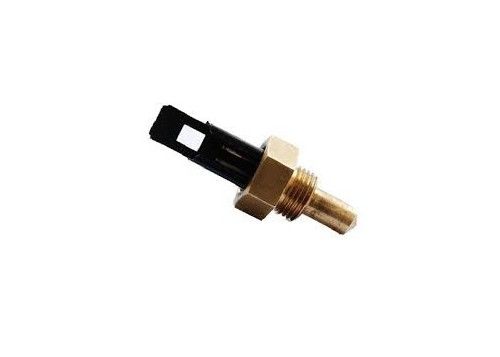

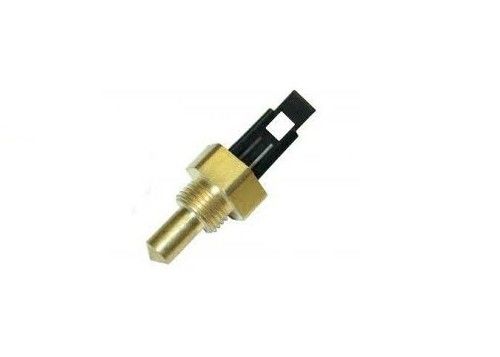

5.5*25.0+G1/8-28 Латунная оболочка ((Без следов инструмента) |
| 2-5. |
Эпоксидная смола |
J105/J106B/J05X G108/GU01/GU-Mz Черный |
| 2-6 |
Вафли |
2.5 MSF (3114) Черный |
В:P/N: NSAB1103FB-57AC
| Нет |
Наименование материала |
Описание модели |
| 2-1 |
Сцепка труб |
#18 Застежка для труб/Синий Цинк |
| 2-2. |
Пластиковые корпуса |
#18 Инжекционные формовочные детали/Черный/Тип подъема |
| 2-3 |
Медный кусок |
Эластичный фосфор-медь T0.1 |
| 2-4 |
Эпоксидная смола |
GU108/GU01 G108/GU01/GU-Mz Черный |
| 2-5. |
Силиконовый жир |
Теплопроводность белый кремниевый жир |
| 2-6 |
Термистор |
R25=10Kohm±1% B25/85=3435±1% MF58R |
| 2-7 |
Проводка |
28AWG Черная PVC труба |
| 2-8 |
Полимидная пленка |
8*15 мм |
| 2-9 |
Силикатный гель |
704 Силикатный гель |
| 2-10 |
Вафли |
2.5 MSF (3114) Черный |
В:P/N: NSAB1103FB54.5AC
| Нет |
Наименование материала |
Описание модели |
| 2-1 |
Сцепка труб |
#18 Застежка для труб/Синий Цинк |
| 2-2. |
Пластиковые корпуса |
#14 Инжекционные формовочные детали/Черный/Тип подъема |
| 2-3 |
Медный кусок |
Эластичный фосфор-медь T0.1 |
| 2-4 |
Эпоксидная смола |
GU108/GU01 G108/GU01/GU-Mz Черный |
| 2-5. |
Силиконовый жир |
Теплопроводность белый кремниевый жир |
| 2-6 |
Термистор |
R25=10Kohm±2,5% B25/85=3435±2% MF58R |
| 2-7 |
Проводка |
2651#28AWG Черная PVC труба |
| 2-8 |
Полимидная пленка |
8*15 мм |
| 2-9 |
Вафли |
2.5 MSF (3114) Черный |
Преимущества
Подходит для измерения температуры воды в различных системах котлов
Стандартный соединитель отраслевого типа
Доступно в различных типах нитей
Размеры допусков на заказ
Доступен в диапазоне кривых R/T
Температурный диапазон от -40 до +125 °C
Другие доступные элементы НИОКР (платина, никель)
Измерение температуры воды в горячей воде
Системы котельных
Контроль промышленных процессов
Управление котлом
Особенности
С подвесной пружиной
Главный элемент датчика температуры стеклянный термистор, изготовленный в Шибуе, Япония
Включение может выдерживать влагу

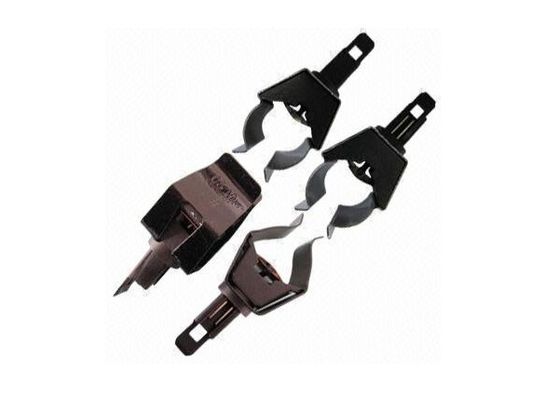

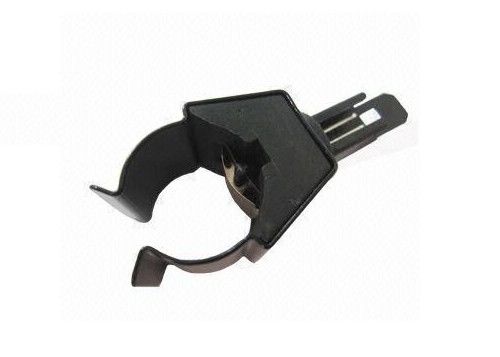

Используется пружинная сталь в качестве крепления, поэтому датчик температуры может быть легко и удобно закреплен на трубах.
Прочный
Быстрая реакция и устойчивость к влаге
Хорошая стабильность для длительного использования
Широко используется в промышленности настенных котлов и печей двойного назначения
Прочный, компактный дизайн
Улучшенная общая надежность
Интегрированный разъем
Соответствует требованиям RoHS
Подходит для измерения температуры воды в различных системах котлов
Стандартный соединитель отраслевого типа
Доступно в различных типах нитей
Размеры допусков на заказ
Доступен в диапазоне кривых R/T
Температурный диапазон от -40 до +125 °C
Другие доступные элементы НИОКР (платина, никель)
Спецификации
Значение сопротивления резистора: R (25°C): 10kΩ ± 1%B Значение B (25/85°C): 3435K± 1%
Выдерживать испытание напряжения: 1800В AC/3 секунд не должно быть мерцания или сбоя
Испытание сопротивления изоляции: 500 В постоянного тока по сравнению с 100 мΩ
Рабочая температура: -30-125°C
Технология упаковки чипов: водонепроницаемая эпоксидная упаковка
Соответствует Директиве RoHS
Упаковка: 1 шт/отверстие х 160 пунктов/плита х 3 пластины: 48 шт/коробка (небольшое количество подтвержденных)
Подходит для измерения температуры воды в различных системах котлов
Стандартный соединитель отраслевого типа
Доступно в различных типах нитей
Размеры допусков на заказ
Доступен в диапазоне кривых R/T
Температурный диапазон от -40 до +125 °C
Другие доступные элементы НИОКР (платина, никель)
Условия использования
Диапазон рабочей температуры: (°C) -40 ∼ 125
T_ref для сопротивления (°C): 25
Точность температуры (°C): ± 1 из 25 ¢ 85
Пакет: Погружение в латунь
