Высокопроводящие катушки ферритовых шариков многослойные чип-индукторы 0402 0603 0805 1206 1-300mA Текущий 0.047-100uH Индуктивность
Что такое многослойный индуктор?
A multilayer inductor contains a first conductive coil pattern and a second conductive coil pattern which are arranged in two layers in the upper part of a multi-layered body and are connected electrically in a consecutive manner in series to 2 more conductive coil patterns disposed in the lower part of the multi-layered body and therefore forming a spiral coil.
| Категория |
Индуктивность |
Текущий |
Размер |
Серия |
Скачать |
|

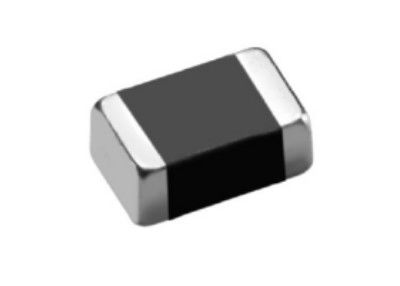

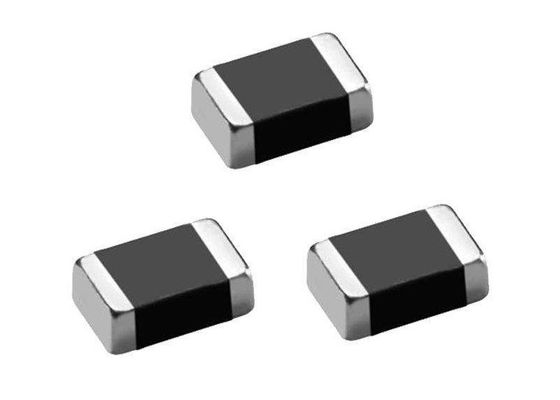

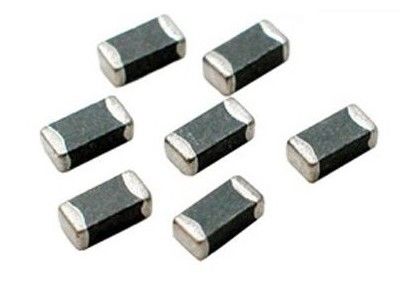

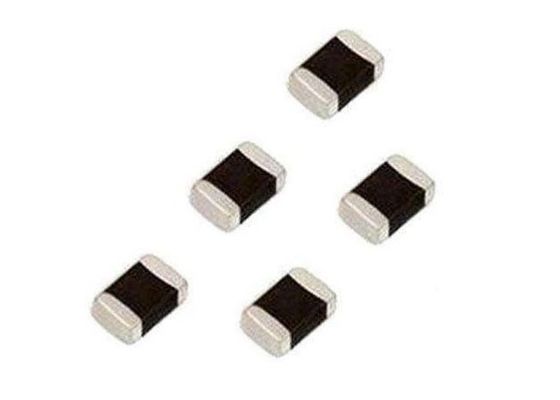

Многослойный индуктор
|
0от.047 до 3.3uH |
от 25 до 10 мА |
1005402 дюйма |
CMFL0402 |
Серия CMFL.pdf |
| 0.047 - 33uH |
от 50 до 1 мА |
1608603 дюйма |
CMFL0603 |
| 0.047 - 47uH |
от 300 до 4 мА |
2012805 дюймов |
CMFL0805 |
| 0.047 до 100 uH |
от 300 до 4 мА |
32161206 дюймов |
CMFL1206 |
Размер ((мм)
| Часть номер один. |
A (мм) |
B ((mm) |
C(мм) |
D ((mm) |
МОК |
| CMFL0402 |
1.0±0.15 |
0.5±0.15 |
0.5±0.15 |
0.25±0.1 |
10000 шт. на катушку |
| CMFL0603 |
10,6±0.15 |
00,8±0.15 |
00,8±0.15 |
00,3±0.2 |
4000 шт. на катушку |
| CMFL0805 |
2.0±0.2 |
1.25±0.2 |
00,85±0.2 |
0.5±0.3 |
4000 шт. на катушку |
| 1.25±0.2 |
| CMFL1206 |
3.2±0.2 |
10,6±0.2 |
00,85±0.2 |
0.5±0.3 |
4000 шт. на катушку |
| 1.1±0.2 |
Электрические характеристики
CMFL0402 TYPE Индукторы для чипов
| Номер части |
Индуктивность |
Минимальный фактор качества |
L,Q Частота испытаний |
Минимальная частота саморезонанса |
Макс.DC |
Максимальный номинальный ток |
Толщина |
| ,L/Q |
Сопротивление |
| Объекты |
Ух ты. |
- |
МГц |
МГц |
Ω |
mA |
мм ((дюйм) |
| Символ |
L0A |
Q. |
Частота. |
С.Р.Ф. |
DCR |
Я |
T |
| CMFL0402-47NK |
0.047 |
10 |
50 |
220 |
0.45 |
25 |
0.5±0.15 |
| CMFL0402-68NK |
0.068 |
10 |
50 |
210 |
0.45 |
25 |
| CMFL0402-82NK |
0.082 |
10 |
50 |
200 |
0.45 |
25 |
| CMFL0402-R10K |
0.1 |
10 |
50 |
200 |
0.8 |
25 |
| CMFL0402-R12K |
0.12 |
10 |
25 |
165 |
0.8 |
25 |
| CMFL0402-R15K |
0.15 |
10 |
25 |
140 |
0.9 |
25 |
| CMFL0402-R18K |
0.18 |
10 |
25 |
120 |
0.9 |
25 |
| CMFL0402-R22K |
0.22 |
10 |
25 |
110 |
1.2 |
25 |
| CMFL0402-R27K |
0.27 |
15 |
25 |
95 |
1.2 |
25 |
| CMFL0402-R33K |
0.33 |
15 |
25 |
85 |
1.25 |
18 |
| CMFL0402-R39K |
0.39 |
20 |
10 |
85 |
0.6 |
15 |
| CMFL0402-R47K |
0.47 |
20 |
10 |
80 |
0.7 |
15 |
| CMFL0402-R56K |
0.56 |
50 |
10 |
75 |
0.8 |
15 |
| CMFL0402-R68K |
0.68 |
20 |
10 |
70 |
0.9 |
15 |
| CMFL0402-R82K |
0.82 |
20 |
10 |
65 |
0.9 |
15 |
| CMFL0402-1R0K |
1 |
20 |
10 |
60 |
1 |
15 |
| CMFL0402-1R2K |
1.2 |
20 |
10 |
55 |
1.25 |
15 |
| CMFL0402-1R5K |
1.5 |
20 |
10 |
50 |
1.4 |
15 |
| CMFL0402-1R8K |
1.8 |
20 |
10 |
45 |
1.55 |
15 |
| CMFL0402-2R2K |
2.2 |
20 |
10 |
40 |
1.7 |
10 |
| CMFL0402-2R7K |
2.7 |
20 |
10 |
22 |
2 |
10 |
| CMFL0402-3R3K |
3.3 |
20 |
10 |
20 |
2.35 |
10 |
CMFL0603 TYPE Многослойный чип-индуктор
| Номер части |
Индуктивность |
Минимальное качество |
Тест L,Q |
Минуточку. |
Макс.DC |
Макс.Назначенный |
Толщина |
| резонансный |
| Фактор |
Freq,L/Q |
Частота |
Сопротивление |
Текущий |
| Объекты |
Ух ты. |
- |
МГц |
МГц |
Ω |
mA |
мм ((дюйм) |
| Символ |
L0A |
Q. |
Частота. |
С.Р.Ф. |
DCR |
Я |
T |
| CMFL0603-R18K |
0.18 |
15 |
25 |
165 |
0.6 |
50 |
00,8±0.15 |
| CMFL0603-R22K |
0.22 |
15 |
25 |
150 |
0.6 |
50 |
| CMFL0603-R27K |
0.27 |
15 |
25 |
136 |
0.8 |
50 |
| CMFL0603-R33K |
0.33 |
15 |
25 |
125 |
0.85 |
35 |
| CMFL0603-R39K |
0.39 |
15 |
25 |
110 |
1 |
35 |
| CMFL0603-R47K |
0.47 |
15 |
25 |
105 |
1.35 |
35 |
| CMFL0603-R56K |
0.56 |
15 |
25 |
95 |
1.55 |
35 |
| CMFL0603-R68K |
0.68 |
15 |
25 |
90 |
1.7 |
35 |
| CMFL0603-R82K |
0.82 |
15 |
25 |
85 |
2.1 |
25 |
| CMFL0603-1R0K |
1.0 |
35 |
10 |
90 |
0.7 |
25 |
| CMFL0603-1R2K |
1.2 |
35 |
10 |
85 |
0.8 |
25 |
| CMFL0603-1R5K |
1.5 |
35 |
10 |
80 |
0.95 |
25 |
| CMFL0603-1R8K |
1.8 |
35 |
10 |
75 |
1.15 |
25 |
| CMFL0603-2R2K |
2.2 |
35 |
10 |
70 |
1.25 |
15 |
| CMFL0603-2R7K |
2.7 |
35 |
10 |
45 |
1.35 |
15 |
| CMFL0603-3R3K |
3.3 |
35 |
10 |
40 |
1.55 |
15 |
| CMFL0603-3R9K |
3.9 |
35 |
10 |
35 |
1.7 |
15 |
| CMFL0603-4R7K |
4.7 |
35 |
10 |
33 |
2.1 |
15 |
| CMFL0603-5R6K |
5.6 |
35 |
4 |
22 |
1.55 |
5 |
| CMFL0603-6R8K |
6.8 |
35 |
4 |
20 |
1.7 |
5 |
| CMFL0603-8R2K |
8.2 |
35 |
4 |
18 |
2.1 |
5 |
| CMFL0603-100K |
10 |
30 |
2 |
17 |
1.85 |
3 |
| CMFL0603-120K |
12 |
30 |
2 |
15 |
2.1 |
3 |
| CMFL0603-150K |
15 |
20 |
1 |
14 |
1.7 |
1 |
| CMFL0603-180K |
18 |
20 |
1 |
13 |
1.85 |
1 |
| CMFL0603-220K |
22 |
20 |
1 |
11 |
2.1 |
1 |
| CMFL0603-270K |
27 |
20 |
1 |
10 |
2.75 |
1 |
| CMFL0603-330K |
33 |
20 |
1 |
9 |
2.95 |
1 |
CMFL0805 TYPE Многослойный индуктор
| Номер части |
Индуктивность |
Минимальное качество |
Тест L,Q |
Минуточку. |
Макс.DC |
Макс.Назначенный |
Толщина |
| Фактор |
Freq,L/Q |
резонансный |
Сопротивление |
Текущий |
| Частота |
| Объекты |
Ух ты. |
- |
МГц |
МГц |
Ω |
mA |
мм ((дюйм) |
| Символ |
L0A |
Q. |
С.Р.Ф. |
DCR |
Я |
Я |
T |
| CMFL0805-47NK |
0.047 |
15 |
50 |
320 |
0.2 |
300 |
00,85±0.2 |
| CMFL0805-68NK |
0.068 |
15 |
50 |
280 |
0.2 |
300 |
| CMFL0805-82NK |
0.082 |
15 |
50 |
255 |
0.2 |
300 |
| CMFL0805-R10K |
0.1 |
20 |
25 |
235 |
0.3 |
250 |
| CMFL0805-R12K |
0.12 |
20 |
25 |
220 |
0.3 |
250 |
| CMFL0805-R15K |
0.15 |
20 |
25 |
200 |
0.4 |
250 |
| CMFL0805-R18K |
0.18 |
20 |
25 |
185 |
0.4 |
250 |
| CMFL0805-R22K |
0.22 |
20 |
25 |
170 |
0.5 |
250 |
| CMFL0805-R27K |
0.27 |
20 |
25 |
150 |
0.5 |
250 |
| CMFL0805-R33K |
0.33 |
20 |
25 |
145 |
0.55 |
250 |
| CMFL0805-R39K |
0.39 |
25 |
25 |
135 |
0.65 |
250 |
| CMFL0805-R47K |
0.47 |
25 |
25 |
125 |
0.65 |
250 |
| CMFL0805-R56K |
0.56 |
25 |
25 |
115 |
0.75 |
150 |
| CMFL0805-R68K |
0.68 |
25 |
25 |
105 |
0.8 |
150 |
| CMFL0805-R82K |
0.82 |
25 |
25 |
100 |
1 |
150 |
| CMFL0805-1R0K |
1.0 |
45 |
10 |
95 |
0.4 |
50 |
| CMFL0805-1R2K |
1.2 |
45 |
10 |
85 |
0.5 |
50 |
| CMFL0805-1R5K |
1.5 |
45 |
10 |
80 |
0.5 |
50 |
| CMFL0805-1R8K |
1.8 |
45 |
10 |
75 |
0.6 |
50 |
| CMFL0805-2R2K |
2.2 |
45 |
10 |
70 |
0.65 |
30 |
| CMFL0805-2R7K |
2.7 |
45 |
10 |
45 |
0.75 |
30 |
| CMFL0805-3R3K |
3.3 |
45 |
10 |
41 |
0.8 |
30 |
| CMFL0805-3R9K |
3.9 |
45 |
10 |
38 |
0.9 |
30 |
| CMFL0805-4R7K |
4.7 |
45 |
10 |
35 |
1 |
30 |
| CMFL0805-5R6K |
5.6 |
50 |
4 |
32 |
0.9 |
15 |
| CMFL0805-6R8K |
6.8 |
50 |
4 |
29 |
1 |
15 |
| CMFL0805-8R2K |
8.2 |
50 |
4 |
26 |
1.1 |
15 |
| CMFL0805-100K |
10 |
50 |
2 |
24 |
1.15 |
15 |
| CMFL0805-120K |
12 |
50 |
2 |
22 |
1.25 |
15 |
| CMFL0805-150K |
15 |
30 |
1 |
19 |
0.8 |
5 |
| CMFL0805-180K |
18 |
30 |
1 |
18 |
0.9 |
5 |
| CMFL0805-220K |
22 |
30 |
1 |
16 |
1.1 |
5 |
| CMFL0805-270K |
27 |
30 |
1 |
14 |
1.15 |
5 |
1.25±0.2 |
| CMFL0805-330K |
33 |
30 |
0.4 |
13 |
1.25 |
5 |
CMFL1206 TYPE Ferrite Bead (Феритовые бусины)
| Номер части |
Индуктивность |
Минимальное качество |
Тест L,Q |
Минуточку. |
Макс.DC |
Макс.Назначенный |
Толщина |
| Фактор |
Freq,L/Q |
резонансный |
Сопротивление |
| Частота |
Текущий |
| Объекты |
Ух ты. |
- |
МГц |
МГц |
Ω |
mA |
мм ((дюйм) |
| Символ |
L0A |
Q. |
Частота. |
С.Р.Ф. |
DCR |
Я |
T |
| CMFL1206-47NK |
0.047 |
20 |
50 |
320 |
0.15 |
300 |
00,85±0.2 |
| CMFL1206-68NK |
0.068 |
20 |
50 |
280 |
0.25 |
300 |
| CMFL1206-R10K |
0.1 |
20 |
25 |
235 |
0.25 |
250 |
| CMFL1206-R12K |
0.12 |
20 |
25 |
220 |
0.3 |
250 |
| CMFL1206-R15K |
0.15 |
20 |
25 |
200 |
0.3 |
250 |
| CMFL1206-R18K |
0.18 |
20 |
25 |
185 |
0.4 |
250 |
| CMFL1206-R22K |
0.22 |
20 |
25 |
170 |
0.4 |
250 |
| CMFL1206-R27K |
0.27 |
20 |
25 |
150 |
0.5 |
250 |
| CMFL1206-R33K |
0.33 |
25 |
25 |
145 |
0.6 |
250 |
| CMFL1206-39K |
0.39 |
25 |
25 |
135 |
0.5 |
200 |
| CMFL1206-R47K |
0.47 |
25 |
25 |
125 |
0.6 |
200 |
| CMFL1206-R56K |
0.56 |
25 |
25 |
115 |
0.7 |
150 |
| CMFL1206-R68K |
0.68 |
25 |
25 |
105 |
0.8 |
150 |
| CMFL1206-R82K |
0.82 |
25 |
25 |
100 |
0.9 |
150 |
| CMFL1206-1R0K |
1.0 |
45 |
10 |
65 |
0.4 |
100 |
| CMFL1206-1R2K |
1.2 |
45 |
10 |
60 |
0.5 |
100 |
| CMFL1206-1R5K |
1.5 |
45 |
10 |
55 |
0.5 |
50 |
| CMFL1206-1R8K |
1.8 |
45 |
10 |
50 |
0.5 |
50 |
| CMFL1206-2R2K |
2.2 |
45 |
10 |
45 |
0.6 |
50 |
| CMFL1206-2R7K |
2.7 |
45 |
10 |
41 |
0.6 |
50 |
| CMFL1206-3R3K |
3.3 |
45 |
10 |
38 |
0.7 |
50 |
| CMFL1206-3R9K |
3.9 |
45 |
10 |
35 |
0.8 |
50 |
| CMFL1206-4R7K |
4.7 |
45 |
10 |
32 |
0.9 |
50 |
| CMFL1206-5R6K |
5.6 |
50 |
4 |
29 |
0.7 |
25 |
| CMFL1206-6R8K |
6.8 |
50 |
4 |
26 |
0.8 |
25 |
| CMFL1206-8R2K |
8.2 |
50 |
4 |
24 |
0.8 |
25 |
| CMFL1206-100K |
10 |
50 |
2 |
22 |
1 |
25 |
| CMFL1206-120K |
12 |
50 |
2 |
19 |
1.05 |
15 |
| CMFL1206-150K |
15 |
35 |
1 |
18 |
0.7 |
5 |
| CMFL1206-180K |
18 |
35 |
1 |
16 |
0.7 |
5 |
| CMFL1206-220K |
22 |
35 |
1 |
15 |
0.8 |
5 |
| CMFL1206-270K |
27 |
35 |
1 |
14 |
0.9 |
5 |
| CMFL1206-330K |
33 |
35 |
0.4 |
13 |
1.05 |
5 |
1.1±0.2 |
| CMFL1206-470K |
47 |
40 |
2 |
10 |
3 |
5 |
| CMFL1206-680K |
68 |
40 |
1 |
9 |
3.4 |
4 |
| CMFL1206-101K |
100 |
40 |
1 |
8 |
3.8 |
4 |
Типы многослойных индукторов
Существует множество различных типов многослойных индукторов, и в aolittel мы производим многие из наиболее распространенных типов, классифицированных по размеру корпуса / размер, максимальный номинальный ток, номинальная индуктивность,Сопротивление постоянного токаПараметрические фильтры на нашем сайте могут помочь уточнить результаты поиска в зависимости от требуемых спецификаций.
Наиболее распространенными размерами для постоянного сопротивления являются 100 мΩ, 300 мΩ и 500 мΩ. Мы также имеем многослойные индукторы с постоянным сопротивлением до 11,5 Ω. Номинальная индуктивность может быть от 2 nH до 100 μH,с наиболее распространенными многослойными индукторами с номинальной индуктивностью 40,7 нГ, 100 нГ, 1 мГ или 10 мГ.
Приложения для многослойных индукторов
Многослойные индукторы могут использоваться в системах мобильной связи и приложениях, которые требуют подавления шума при высокой частоте и сопоставлении импеданса.многослойные индукторы могут использоваться в модулях обработки сигнала, таких как мобильные телефоны, Bluetooth, WLAN и тюнеры.
Выбор правильного многослойного индуктора
Когда вы ищете правильные многослойные индукторы, с параметрическим поиском FutureElectronics.com вы можете отфильтровать результаты по различным атрибутам: по толерантности (± 30 %, ± 10 %, ± 5 %,...),Размер/размер корпуса (0402, 0603, 0805,...) и максимальный номинальный ток (до 1,2 А), чтобы назвать несколько.Индукторы SMD (на поверхности) или для электрического индуктора
Ваше сообщение должно содержать от 20 до 3000 символов!
