катушка заряжателя 0.22уХ 400мА 0.4Охм 25.2МХЗ беспроводная, эпоксидная смола покрыла цветовой код 2.8кс4.8мм индуктора дросселя осевой фиксированный

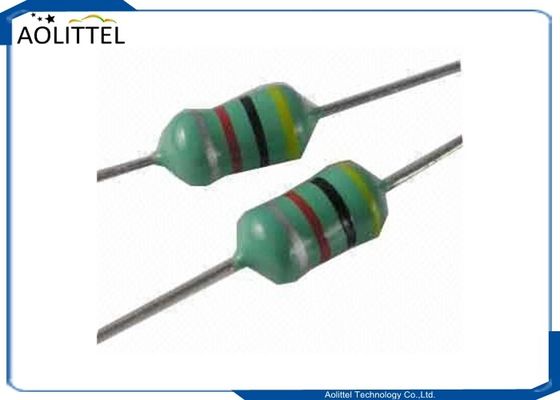

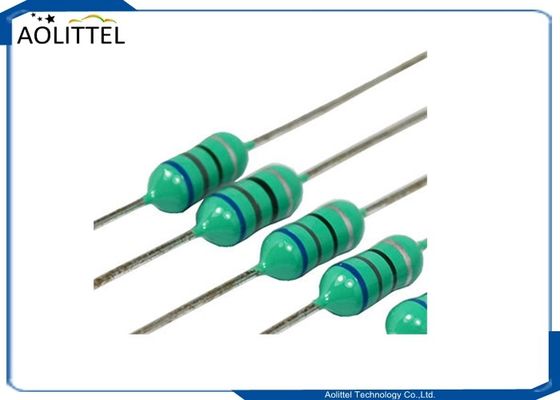

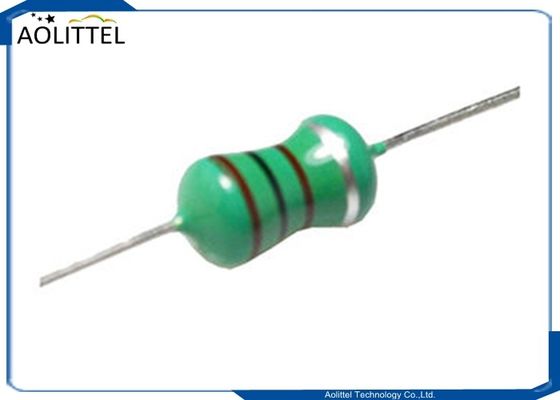

Эпоксидный покрытый удушающий осевой фиксированный индуктор цветовой код 2.8x4.8 мм 0.22uH 400mA 0.4Ohm 25.2MHZ


Техническая спецификация

Изображение	Размер ∆A (max) × L (max)	Индуктивность	Номинальный ток	Серия
	2,8 на 4.8	0.22330uH	25 ‰ 400 мА	CKL0204
	¥3.0 на 7.0	0.221500uH	40 ̊740 мА	CKL0307
	3,2 на 7.0
	¥4.0 на 10.5	0.276800uH	40 ‰ 980 мА	CKL0410
	¥4.5 на 12.7	1.0?? 10000uH	52 ̊3300 мА	CKL0412
	₹5,0 на 12.7
	₹5,0 на 11.0	4.7 ¢30000uH	10 ‰ 900 мА	CKL0510
	₹5,0 на 12.0	22 ‰ 10000 uH	25 ‰ 550 мА	CKL0512
	¥5.0 на 14.0	1.0?? 10000uH	60 ‰ 3800 мА	CKL0514

Заявления

Для видеомагнитофонов, цветных телевизоров, КРТ, стерео, автомобильных радиоприемников и радиопередатчиков, отвечающих телефонов.
Драйверы дисков, персональные компьютеры и промышленные, электронные изделия и т.д.


Особенности

1Проектировано для компактности, небольшого и легкого веса, широкого диапазона индуктивности.
2.Контрибут быть высоким Q и саморезонансные частоты, прослушивания типа, который удобен для автоматического вставки, покрытие эпоксидной смолы, которые гарантируют влагостойкость быть длительным сроком службы


Электрические характеристики

(1) Isat: постоянный ток, при котором индуктивность падает примерно на 10% от своего значения без тока;
(2) Irms: постоянный ток, вызывающий повышение температуры (△T ≤ 40°C) от 25°C окружающей среды.
(3) Номинальный ток: либо индуктивность на 10% ниже его исходного значения в характеристиках насыщения постоянным током, либо повышение температуры становится △T=40°C ((Ta=25°C), в зависимости от того, что ниже.
(4) Диапазоны температуры работы: -25°C. 85°C. (5) Диэлектрик с постоянным напряжением: 250V AC r.m.s.


Оборудование для испытаний

(1) Индуктивность ((L): HP 4284A/HM 9481/CD 1063/HP 4291A;
(2) Q: HP 4284A/HM 9481;
(3) DCR: CH 502A/CH 502BC;
(4) SRF: HM 9461;
(5) Назначенный ток/Isat./Irms.: HP 4284+HP 4284A/CD 1068+CD 1320. Условия испытания: при 25°C,75%H.


● Кодирование цвета



Внешний вид Размеры

Внешний вид Размеры формования

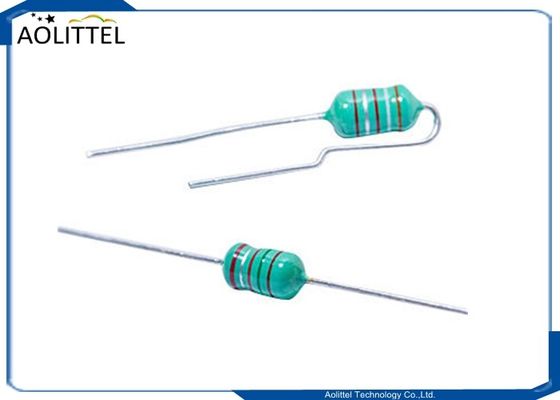

1.U-образная ((Горизонтальная)

2.U-образная ((Вертикальная)

3.U-образование и ленточная обработка

4.UK-образование и лента

5.Р-образование и лентование
