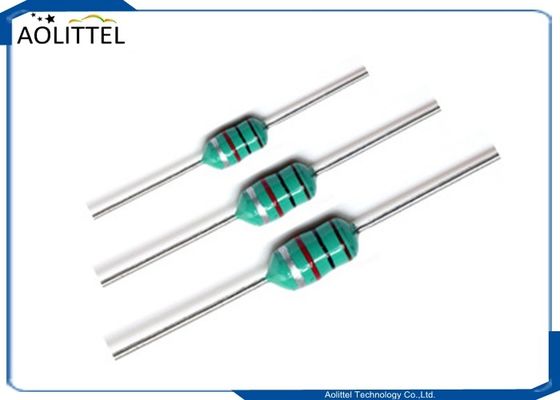

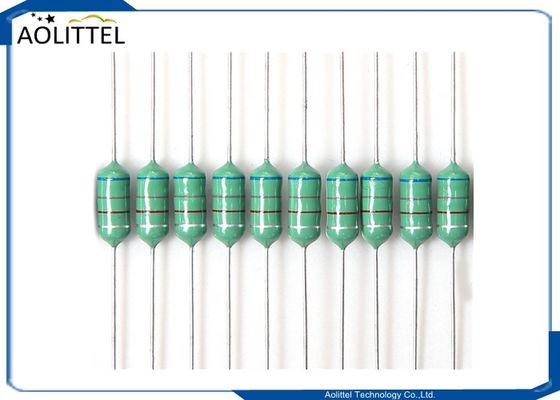

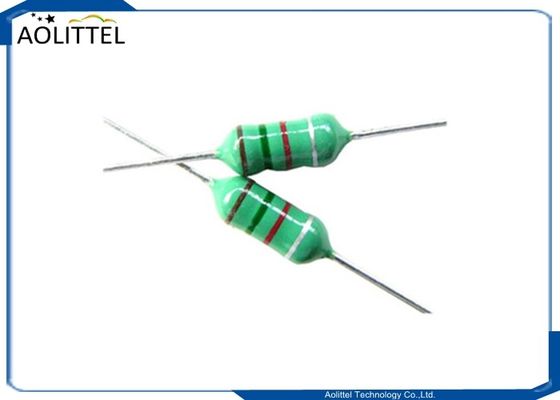

Таблицы расцветки структуры серии АЛ твердые зафиксировали значение индуктора 0410 3.3уХ 10% 1КХЗ высокое к для игрушки

2000 шт
MOQ
Таблицы расцветки структуры серии АЛ твердые зафиксировали значение индуктора 0410 3.3уХ 10% 1КХЗ высокое к для игрушки
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Имя: Индуктор таблицы расцветки
Индуктивность: 3.3UH±10%
DCR: 340mΩ МАКС
Isat: L≧L0*90%
Пин: Залуживанный провод многослойной стали меди
Эпоксидная смола: FK661
Провод: 2UEW-F (QA)
Сплав: Sn: 99.3%/Cu: 0,7%
Эпоксидная краска: DGT-1 (зеленое)
Ядро: DRWW3*6
Выделить:

беспроволочная поручая катушка приемника

,

катушка радиотелеграфа пкб поручая
Основная информация
Место происхождения: ДУНГУАНЬ, КИТАЙ
Фирменное наименование: AOLITTEL
Номер модели: 9.1.0410.3Р3.01
Оплата и доставка Условия
Упаковывая детали: Лента, 2000ПКС/БОС, 255*70*93мм; 48000пкс/Картон, 440*275*392мм
Время доставки: 7-10 трудодней
Условия оплаты: T/T
Поставка способности: 4,800,000,000ПКС в месяц
Характер продукции

AL серии Твердая структура Цветовые коды Фиксированный индуктор 0410 3.3uH 10% 1KHZ Высокое значение Q для игрушки

Наши продукты разработаны и продвигаются для использования в общих электронных устройствах, таких как аудиовидеооборудование, офисное оборудование, бытовая техника и информационные услуги.Электрический источник светаИгрушка, компьютер и его окружение, промышленный контроллер, бытовая техника и другие

Размер

Таблицы расцветки структуры серии АЛ твердые зафиксировали значение индуктора 0410 3.3уХ 10% 1КХЗ высокое к для игрушки 0

А. 4.0MAX В 00,6±0.1
В. 10.0 MAX
Идентификация 1-оранжевый, 2-оранжевый, 3-золотой, 4-сливерный

Схематическая схема

Таблицы расцветки структуры серии АЛ твердые зафиксировали значение индуктора 0410 3.3уХ 10% 1КХЗ высокое к для игрушки 1

Диаграмма структуры обмотки

СВИТАЛЬНЫЙ S F СТРУКТ Поворачивается СВОИЧНЫЙ путь
N1 S F 2UEW-0,12 мм 15ТС Судья. Гладкая обмотка

Электрические параметры

ТЕСТ-проект Специальные характеристики Частота испытаний СТРУМЕНТЫ испытаний
Л 30,3 UH±10% при 25°C 1KHZ/0,25V TH2829A
DCR 340mΩ MAX при 25°C 1KHz/0,25V HK-100
Исат LL0*90% при 25°C DC670mA 1KHz/0,3V TH2829A

БОМ

Материал Спецификации Производители
ПИН-код Прокатные проволоки из стальной стали Бэйчуан
ИНО эквивалентный поставщик
Эпоксидная смола FK661 QI FU
ИНО эквивалентный поставщик
СТРУКТ 2UEW-F ((QA) GANYUE HENGXING ((E233255))
ИНО эквивалентный поставщик
Солдат Сноу:990,3%/Cu:00,7% СОНГБЕН
ИНО эквивалентный поставщик
Эпоксидная краска DGT-1 ((зеленый) FUXIN
ИНО эквивалентный поставщик
КОР DRWW3*6 Цзячэн
ИНО эквивалентный поставщик

Отчет об испытаниях

Условия испытания: TEMP:25°C ((REF) R.H.:80% ((REF))

Положение Диапазон Данные испытаний
Испытательный проект Спецификация 1 2 3 4 5
Л 30,3 UH±10% 3.33 3.32 3.30 3.32 3.33
DCR 340mΩ MAX 170 170 170 170 170
Исат LL0*90% Хорошо. Хорошо. Хорошо. Хорошо. Хорошо.

Нет, нет, нет. Положение Требования Результат
1 Внешний вид, размер Соответствие требованиям размера и допустимости Хорошо.
2 Сила вытягивания булавки Более 1 кг Хорошо.

Опаковка

Внутренняя коробка: 255*70*93 мм

Внешний картон: 440*275*392 мм

2000 шт/внутренняя коробка, 24 коробки на картонную коробку 48000 шт

Снимок эскиза упаковки

Таблицы расцветки структуры серии АЛ твердые зафиксировали значение индуктора 0410 3.3уХ 10% 1КХЗ высокое к для игрушки 2

Упаковка в соответствии с требованиями клиента.

Оборудование для испытаний

1.Индуктивность ((L):HM-9481/TH-2829A;
2.Q:HM-9481;
3.DCR:CH-502BC/TH-2829A;
4.SRF:HM-9461;
5.sat:TH-2829A/TH-1772B+TL-2812D;
Условия испытания: при температуре 25°C, 75% H.

Маршрут процесса

Таблицы расцветки структуры серии АЛ твердые зафиксировали значение индуктора 0410 3.3уХ 10% 1КХЗ высокое к для игрушки 3

Спецификация для всех цветовых индукторов 0307 0410 0510 0512

Внешний вид Размеры

Таблицы расцветки структуры серии АЛ твердые зафиксировали значение индуктора 0410 3.3уХ 10% 1КХЗ высокое к для игрушки 4

Электрические характеристики

Серия AL0307

Таблицы расцветки структуры серии АЛ твердые зафиксировали значение индуктора 0410 3.3уХ 10% 1КХЗ высокое к для игрушки 5

Серия AL0410

Таблицы расцветки структуры серии АЛ твердые зафиксировали значение индуктора 0410 3.3уХ 10% 1КХЗ высокое к для игрушки 6

Таблицы расцветки структуры серии АЛ твердые зафиксировали значение индуктора 0410 3.3уХ 10% 1КХЗ высокое к для игрушки 7

Серия AL0510

Таблицы расцветки структуры серии АЛ твердые зафиксировали значение индуктора 0410 3.3уХ 10% 1КХЗ высокое к для игрушки 8

Таблицы расцветки структуры серии АЛ твердые зафиксировали значение индуктора 0410 3.3уХ 10% 1КХЗ высокое к для игрушки 9

Серия AL0512

Таблицы расцветки структуры серии АЛ твердые зафиксировали значение индуктора 0410 3.3уХ 10% 1КХЗ высокое к для игрушки 10

Таблицы расцветки структуры серии АЛ твердые зафиксировали значение индуктора 0410 3.3уХ 10% 1КХЗ высокое к для игрушки 11

Примечание: данные в этом документе предоставляет только основные продукты, поэтому вы хотите заказать или узнать больше о продукции, связанной с информацией, пожалуйста
свяжитесь с нами для получения последней и наиболее полной информации о продукте

Опаковка продукта

Насыщенные

Таблицы расцветки структуры серии АЛ твердые зафиксировали значение индуктора 0410 3.3уХ 10% 1КХЗ высокое к для игрушки 12

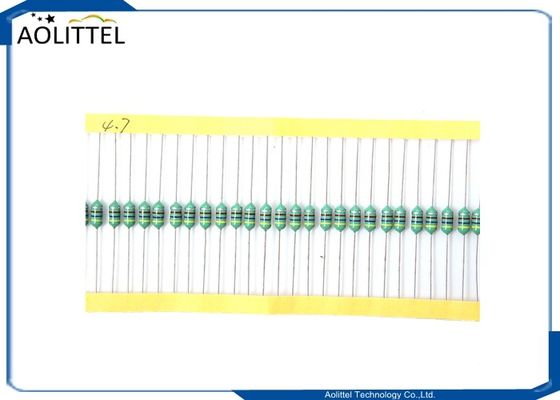

Лента.

Таблицы расцветки структуры серии АЛ твердые зафиксировали значение индуктора 0410 3.3уХ 10% 1КХЗ высокое к для игрушки 13
