Выполненные на заказ Ультра-миниатюрные сильнотоковые поверхностные индукторы 5,5 ядра воздуха квадрата держателя к 27нХ для РФ обходят вокруг

Специально изготовленные ультраминиатюрные высокоточные поверхностные квадратовые воздушные индукторы 5.5 до 27 нН для радиочастотных цепей

Описание

Square Air Core RF индукторы, входящие в семейство индукторов с раненым воздушным ядром, идеально подходят для радиочастотных схем, фильтрации широкополосного В/В, выбора частоты или сопоставления импеданса.Уникальное квадратное сечение воздушного индуктора обеспечивает лучшую производительность, и предлагает производственные преимущества по сравнению с тороидальными катушками.

Пример модели

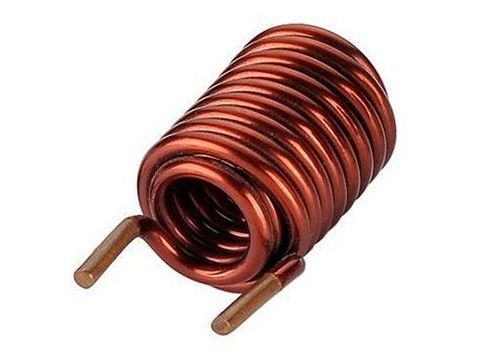

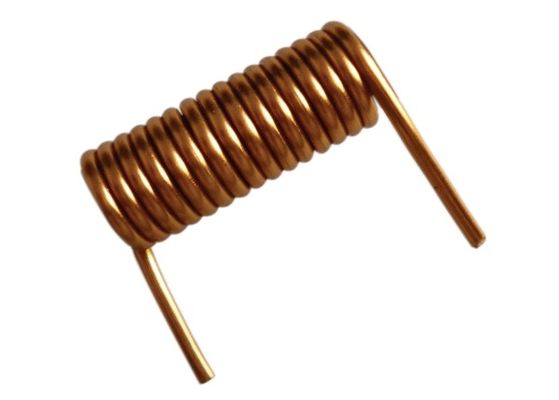

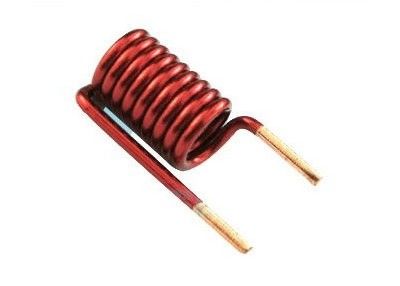

1	2
Диаметр провода:0.8 мм ИД 5 мм; Поворачивайте:1.5 поворота; длина:6 мм	Диаметр провода:1.2 мм ИД 4 мм;Поворот 4: поворот;Должина: 11 мм

Типичные применения

Приложения RF
Кружки радиочастот
Широкополосная фильтрация ввода/вывода
Сопоставление импеданс

Особенности и преимущества

Строительство квадратного сечения
Доступно в размерах 0806, 0807 и 0908
20 Значения индуктивности в диапазоне от 5,5 до 27,3 нН
Высокое Q
Высокий ток
Отличный SRF

Доступно на заказ

L против кривой частоты

Что такое катушка воздушного ядра?

Мы будем использовать термин "воздушная катушка" для описания индуктора, который не зависит от ферромагнитного материала для достижения своей указанной индуктивности.Это охватывает случаи, когда действительно есть только воздух внутри, а также обмотки на другой изолятор, такой как бакелит, стекло или ПТФЕ и т.д.

Тебе нужна воздушная катушка?

Каковы преимущества воздушной катушки?

Его индуктивность не зависит от тока, который он несет.Это контрастирует с ситуацией с катушками, использующими ферромагнитные ядра, чья индуктивность имеет тенденцию достигать пика при умеренной интенсивности поля, прежде чем падать к нулю по мере приближения насыщения.Иногда нелинейность в кривой намагничивания может быть допущена; например, при переключении преобразователей.В таких схемах, как аудио перекрестные сети в системах высокоскоростных динамиков вы должны избежать искаженияБольшинство радиопередатчиков полагаются на воздушные катушки, чтобы предотвратить производство гармоник.

Воздушные катушки также свободны от "потери железа", которая влияет на ферромагнитные ядра.повышение эффективности, большая управляемость мощностью и меньшее искажение.

Наконец, воздушные катушки могут быть спроектированы для работы на частотах до 1 ГГц. Большинство ферромагнитных ядер, как правило, имеют довольно большие потери выше 100 МГц.

А "недостатки"?

Без высокопроницаемого ядра для достижения данного значения индуктивности необходимо иметь больше и/или большие повороты.На более высоких частотах, как правило, не требуется высокая индуктивность, так что это меньшая проблема.
Большая лучевая поля излучения и сбор. с закрытыми магнитными путями, используемых в коренных индукторов излучение гораздо менее серьезно. поскольку диаметр увеличивается к длине волны (ламбда = c / f),Потери от электромагнитного излучения станут значительными.Возможно, вы сможете уменьшить эту проблему, поместив катушку в экран или установив ее под прямым углом к другим катушкам, с которыми она может соединяться.

Возможно, вы используете воздушную катушку не потому, что вам нужен элемент цепи с определенной индуктивностью, а потому, что ваша катушка используется как датчик близости, антенна петли, индукционный нагреватель,Кольца Тесла, электромагнит, магнитометр головы или отклонения и т. д. Тогда внешнее поле может быть то, что вы хотите.
