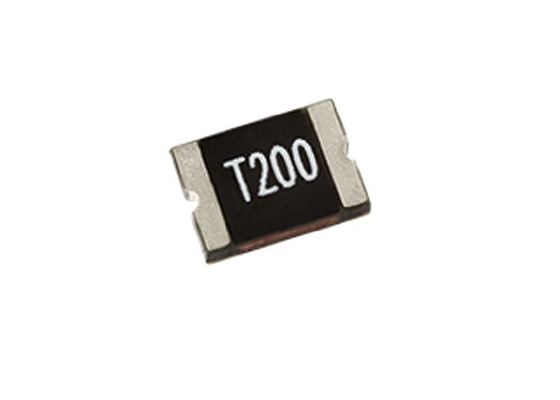

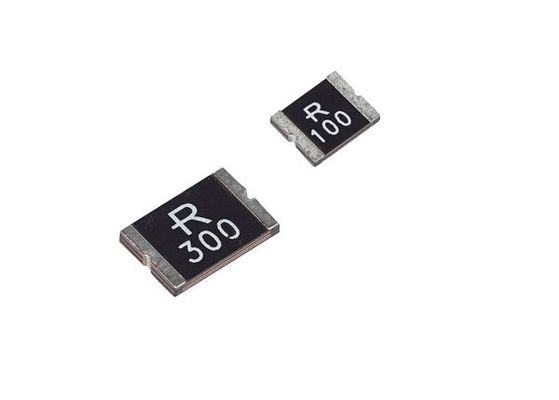

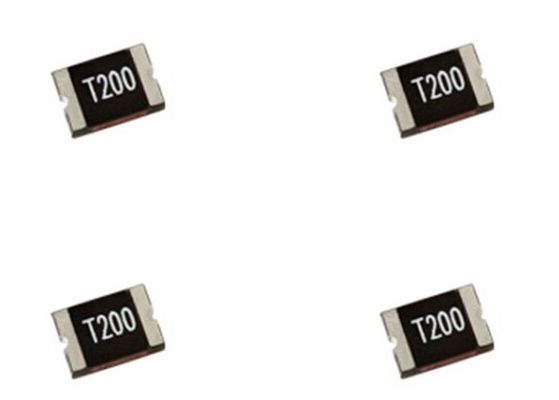

SMD2920P185TF PolyFuse 7351 Поверхностная установка перезагружаемые предохранители PPTC 1.85A 33V 2920 Для низковольтного телекоммуникационного оборудования
Обзор
Серия 2920 обеспечивает защиту от перенапряжения, устанавливаемую на поверхности с поддержкой тока от 0,3A до 5,0A.Эта серия подходит для применения с более высоким содержанием течения и более высоким рабочим напряжением до 60 В.
(с) (с) (с)
Скачать________
Одобрение агентства
| Нет |
Агентство |
| 1 |
UL |
| 2 |
ТУВ |
| 3 |
CSA |
Соблюдение экологических требований
| Регламентация |
Стандартный |
| RoHS |
2011/65/ЕС |
| Не содержащие галогенов |
IEC 61249-2-21:2003 |
Размер(единица: мм)
| П/Н |
Маркировка
|
А. |
В. |
В |
D |
| Минуточку. |
Макс. Макс. |
Минуточку. |
Макс. Макс. |
Минуточку. |
Макс. Макс. |
Минуточку. |
| LSMD030 |
T030 |
6.73 |
7.98 |
4.80 |
5.44 |
0.75 |
1.15 |
0.30 |
| LSMD050 |
T050 |
6.73 |
7.98 |
4.80 |
5.44 |
0.75 |
1.15 |
0.30 |
| LSMD075 |
T075 |
6.73 |
7.98 |
4.80 |
5.44 |
0.75 |
1.15 |
0.30 |
| LSMD100 |
T100 |
6.73 |
7.98 |
4.80 |
5.44 |
0.65 |
1.05 |
0.30 |
| LSMD125 |
T125 |
6.73 |
7.98 |
4.80 |
5.44 |
0.65 |
1.05 |
0.30 |
| LSMD150 |
T150 |
6.73 |
7.98 |
4.80 |
5.44 |
0.65 |
1.50 |
0.30 |
| LSMD185 |
T185 |
6.73 |
7.98 |
4.80 |
5.44 |
0.65 |
1.50 |
0.30 |
| LSMD200 |
T200 |
6.73 |
7.98 |
4.80 |
5.44 |
0.55 |
0.95 |
0.30 |
| LSMD250 |
T250 |
6.73 |
7.98 |
4.80 |
5.44 |
0.55 |
0.95 |
0.30 |
| LSMD260 |
T260 |
6.73 |
7.98 |
4.80 |
5.44 |
0.45 |
0.85 |
0.30 |
| LSMD300 |
T300 |
6.73 |
7.98 |
4.80 |
5.44 |
0.45 |
0.85 |
0.30 |
| LSMD300D |
T300 |
6.73 |
7.98 |
4.80 |
5.44 |
0.65 |
1.50 |
0.30 |
Электрические характеристики
| П/Н |
|
|
|
|
Максимальное время для поездки |
Сила |
Сопротивление ((Ω) |
| IH, (A) |
ИТ,(А) |
Vmax, ((v) |
Имекс, ((А) |
(А) |
(Сек.) |
Pd typ ((W) |
Rmin |
R1max |
| LSMD030 |
0.30 |
0.60 |
60 |
10 |
1.5 |
3.0 |
1.5 |
0.600 |
4.800 |
| LSMD050 |
0.50 |
1.00 |
60 |
10 |
2.5 |
4.0 |
1.5 |
0.180 |
1.400 |
| LSMD075 |
0.75 |
1.50 |
33 |
40 |
8.0 |
0.3 |
1.5 |
0.100 |
1.000 |
| LSMD100 |
1.00 |
2.00 |
33 |
40 |
8.0 |
0.5 |
1.5 |
0.065 |
0.410 |
| LSMD125 |
1.25 |
2.50 |
33 |
40 |
8.0 |
2.0 |
1.5 |
0.050 |
0.250 |
| LSMD150 |
1.50 |
3.00 |
33 |
40 |
8.0 |
2.0 |
1.5 |
0.035 |
0.230 |
| LSMD185 |
1.85 |
3.70 |
33 |
40 |
8.0 |
2.5 |
1.5 |
0.030 |
0.150 |
| LSMD200 |
2.00 |
4.00 |
16 |
40 |
8.0 |
4.5 |
1.5 |
0.020 |
0.120 |
| LSMD250 |
2.50 |
5.00 |
16 |
40 |
8.0 |
16.0 |
1.5 |
0.020 |
0.085 |
| LSMD260 |
2.60 |
5.20 |
6 |
40 |
8.0 |
10.0 |
1.5 |
0.014 |
0.075 |
| LSMD300 |
3.00 |
6.00 |
6 |
40 |
8.0 |
20.0 |
1.5 |
0.010 |
0.055 |
| LSMD300D |
3.00 |
5.20 |
24 |
20 |
8.0 |
20.0 |
1.5 |
0.010 |
0.055 |
Примечание к электрическим характеристикам
Словарь
Ihold = Hold current: максимальный ток устройства будет проходить без отключения в воздухе 23oC.
Itrip = Trip current: минимальный ток, при котором устройство будет запускаться при 23 oC воздуха.
Vmax = Максимальное напряжение, которое устройство может выдержать без повреждения при номинальном токе (I max)
Imax = Максимальное количество тока отказа, которое устройство может выдержать без повреждения при номинальном напряжении (Vmax)
Pd typ = Типичная мощность, рассеиваемая из устройства при включенном состоянии при 23 oC.
Rmin = Минимальное сопротивление устройства в начальном (несварном) состоянии.
R1max = Максимальное сопротивление устройства при 23 oC, измеренное через час после запуска или повторной сварки 260 oC в течение 20 секунд. Указанное значение определяется с использованием PWB с следами меди 0,150 ‰ * 1,5 унции..
Осторожность: работа с превышением установленного разрешения может привести к повреждению и возможному возникновению дуги и пламени.
Особенности
Соответствует требованиям RoHS и не содержит свинца
Не содержащие галогенов
Высокое напряжение
Невысокий профиль
Быстрая реакция на ток неисправности
Совместимые с высокотемпературными сварками
Применение
Мощность через Ethernet (POE)
USB для POS и IPC
Защита модуля управления автомобильной электроники
Защита портов IEEE 1394
Телекоммуникационное оборудование низкого напряжения
Промышленный контроль
Системы безопасности
Руководство по выбору полимерного ПТК
a.Определить следующие эксплуатационные параметры для цепей:
*Нормальный рабочий ток (Ihold) *Максимальный ток прерывания (Imax)
*Максимальное напряжение цепи (Vmax) *Нормальная рабочая температура окружающего устройства (миноC/максоC)
b.Выберите форм-фактор и размер устройства, подходящие для применения:
*Устройство поверхностного монтажа (SMD) *Устройство с аксиальным свинцом (ALD) *Другие индивидуальные формы
*Устройство радиального свинца (RLD) *Устройство DISC
c. Сравните максимальный рейтинг Vmax и Imax устройства PPTC с используемой схемой и убедитесь, что требования к схеме не превышают рейтинг устройства.
d.Проверить, что время движения устройства PPTC (время движения) защищает схему.
e.Проверяют, что рабочая температура цепи находится в пределах нормального диапазона рабочей температуры PPTC.
f.Проверка производительности и пригодности выбранного PPTC-устройства в приложении.
Диаграмма теплового снижения (Амперы)
| П/Н |
Окружающая рабочая температура |
| -40°С |
-20°C |
0°C |
25°C |
40°C |
50°C |
60°C |
70°C |
85°С |
| LSMD030 |
0.45 |
0.40 |
0.35 |
0.30 |
0.25 |
0.23 |
0.20 |
0.17 |
0.14 |
| LSMD050 |
0.76 |
0.67 |
0.59 |
0.50 |
0.42 |
0.38 |
0.33 |
0.29 |
0.23 |
| LSMD075 |
1.13 |
1.01 |
0.88 |
0.75 |
0.62 |
0.56 |
0.50 |
0.44 |
0.34 |
| LSMD100 |
1.66 |
1.47 |
1.29 |
1.10 |
0.91 |
0.83 |
0.73 |
0.64 |
0.50 |
| LSMD125 |
1.89 |
1.68 |
1.46 |
1.25 |
1.04 |
0.94 |
0.83 |
0.73 |
0.56 |
| LSMD150 |
2.27 |
2.01 |
1.76 |
1.50 |
1.25 |
1.13 |
1.00 |
0.87 |
0.74 |
| LSMD185 |
2.80 |
2.47 |
2.17 |
1.85 |
1.54 |
1.39 |
1.22 |
1.07 |
0.85 |
| LSMD200 |
3.02 |
2.68 |
2.34 |
2.00 |
1.66 |
1.50 |
1.32 |
1.16 |
0.90 |
| LSMD250 |
3.78 |
3.35 |
2.93 |
2.50 |
2.08 |
1.88 |
1.65 |
1.45 |
1.13 |
| LSMD260 |
3.64 |
3.25 |
2.91 |
2.60 |
2.26 |
2.08 |
1.95 |
1.74 |
1.13 |
| LSMD300 |
4.53 |
4.02 |
3.51 |
3.00 |
2.52 |
2.26 |
1.99 |
1.75 |
1.34 |
| LSMD300D |
4.53 |
4.02 |
3.51 |
3.00 |
2.52 |
2.26 |
1.99 |
1.75 |
1.34 |
Типичное время движения при температуре 25°C
Кривые времени до поездки представляют собой типичную производительность устройства в моделируемой среде применения.Фактическая производительность в конкретных приложениях клиентов может отличаться от этих значений из-за влияния других переменных.
A=LSMD030
B=LSMD050
C=LSMD075
D=LSMD100
E=LSMD125
F=LSMD150
G=LSMD185
H=LSMD200
I=LSMD250
J=LSMD260
K=LSMD300
Пакет
Модель Q’ty/Reel
LSMD150/185/300D 1000 шт.
LSMD030 ~ LSMD1251500 шт.
LSMD200~ ЛСМД3002000 шт.
Примечание: упаковка катушек согласно стандарту EIA-481-1
