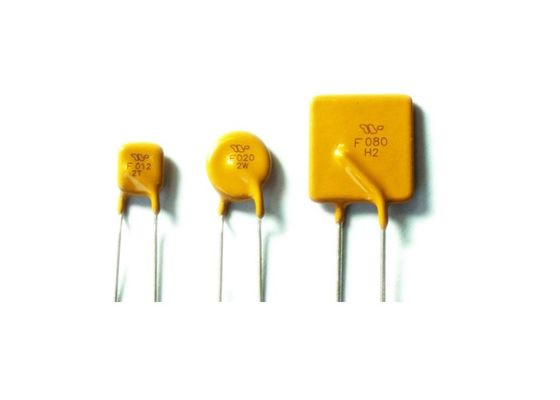

0ZRC0015FF1E Телекоммуникационный термистор PPTC перезагружаемый предохранитель TRG015 с номинальным напряжением 600 В
Особенности
• Устройства с радиальным свинцом
• Максимальная допустимая погрешность прерывания 600 VAC
• Доступно в сопоставленных сопротивлениях бин
• Способность выдерживать молнии
• Соответствие требованиям RoHS
• Защита от перенапряжения
• Быстрый путь
• Признание агентства: UL, CSA, TÜV
• доступные устройства для сортировки и сопоставления сопротивлений
• Низкая паразитарная емкость/плоский импеданс с частотой
(с) (с) (с)
Скачать________
Электрические инструменты
| П/Н |
Подождите, Ку. |
Трип Ку. |
Максимум вольт |
Максимальный ток |
Импульс Волт. |
Макс.Путешествие |
Сила |
Сопротивление ((Ω) |
| IH, (A) |
ИТ,(А) |
Vmax, ((v) |
Имекс, ((А) |
Vmax, (V) |
(А) |
(Сек.) |
Pd typ ((W) |
Rmin |
Rmin |
R1max |
| TRG011 |
0.11 |
0.22 |
250 |
3.0 |
600 |
1.00 |
4.0 |
1.0 |
7.0 |
14.0 |
26.0 |
| TRG015 |
0.15 |
0.30 |
250 |
3.0 |
600 |
1.00 |
5.0 |
1.0 |
6.0 |
12.0 |
22.0 |
| TRG016 |
0.16 |
0.32 |
250 |
3.0 |
600 |
1.00 |
7.5 |
1.7 |
4.0 |
10.0 |
18.0 |
Размер (мм)
| П/Н |
А. |
В. |
В |
D |
Е |
Физические характеристики |
| Макс. Макс. |
Макс. Макс. |
Тип. |
Минуточку. |
Макс. Макс. |
Стиль |
Свинцовый Φ мм |
Материал |
| TRG011 |
9.0 |
12.5 |
5.1 |
7.6 |
4.6 |
1 |
0.6 |
CU |
| TRG015 |
9.0 |
12.5 |
5.1 |
7.6 |
4.6 |
1 |
0.6 |
CU |
| TRG016 |
9.0 |
12.5 |
5.1 |
7.6 |
4.6 |
1 |
0.6 |
CU |
Диаграмма теплового снижения (Амперы)
| П/Н |
Окружающая рабочая температура |
| -40°С |
-20°C |
0°C |
25°C |
40°C |
50°C |
60°C |
70°C |
85°С |
| TRG011 |
0.22 |
0.19 |
0.17 |
0.14 |
0.11 |
0.10 |
0.07 |
0.07 |
0.06 |
| TRG015 |
0.24 |
0.21 |
0.18 |
0.15 |
0.12 |
0.11 |
0.08 |
0.08 |
0.06 |
| TRG016 |
0.25 |
0.22 |
0.19 |
0.16 |
0.13 |
0.12 |
0.08 |
0.09 |
0.07 |
ПОЛОЖЕНИЯ
• Выбор многих вариантов продукции помогает инженерам, повышая гибкость конструкции
• Совместима с электронными устройствами большого объема
• Помощь в выполнении требований регулирующего оборудования
• Помогает улучшить баланс линий
• Применимо к устаревшему ПОТС и современному цифровому коммуникационному оборудованию
Применение
• Модемы
• Телефоны
• Факсы
• Выключатели на стене телефона
• Системы сигнализации
• Системы PBX
• Модули из МДФ
• Аналоговые и цифровые линии
• оборудование T1/E1
• xDSL-модемы и разделители
• Системы Ethernet
• VoIP (голосовой связи через Интернет)
• оборудование локальной сети и широкополосной сети
• оборудование в помещениях клиентов
• Доступ к сетевому оборудованию
Руководство по применению для телекоммуникационных и сетевых устройств*
Чтобы использовать это руководство, выполните следующие шаги:
1Выберите тип оборудования из нижеприведенного руководства.
2. Вторая колонка указывает тип защиты в зависимости от агентства и региональных спецификаций.
3. Выберите форм-фактор для вашего приложения.
4Используйте спецификацию агентства / руководство по выбору устройства PolySwitch на следующей странице для выбора конкретного номера части для каждого приложения на основе требований агентства.
5. Части с быстрым временем работы или низким сопротивлением доступны. Пожалуйста, обратитесь к представителю PolySwitch.
Характеристики окружающей среды
Температура работы/хранения от -40 °C до +85 °C
Максимальная температура поверхности устройства
в состоянии сжигания....................................... 125 °C
Пассивное старение +60 °C, 1000 часов ±15% типичное изменение сопротивления
Влажность Старение +60 °C, 90% R.H. 1000 часов......... ±15% типичное изменение сопротивления
Устойчивость к растворителям MIL-STD-202, метод 215B
Сварная способность ANSI/J-STD-002
Возгораемость...........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
Вибрация... MIL-STD-883C, метод 2007 года.1, Условие А....... Не изменилось
Процедуры испытаний и требования к модели серии TRG
Условия испытания Критерии принятия/отказа
Визуальное/механическое................................ Проверить размеры и материалы........................... по физическому описанию МФ
Сопротивление в неподвижном воздухе @ 23 °C Rmin ≤ R ≤ Rmax
Время до вылета 1 A, Vmax, 23 °C T ≤ max. время до вылета (секунды)
Задержка течения 30 мин. на Ihold без поездки
Продолжительность цикла поездки Vmax, Itrip, 100 циклов без дуги или сгорания
Выносливость поездки Vmax, 24 часа без дуги или жжения
