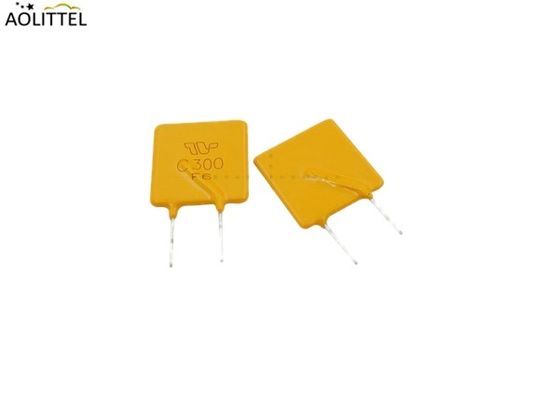

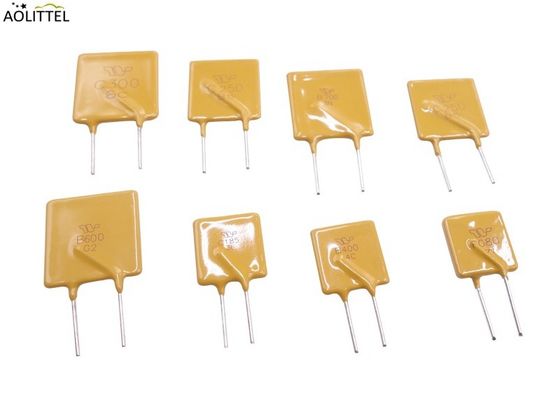

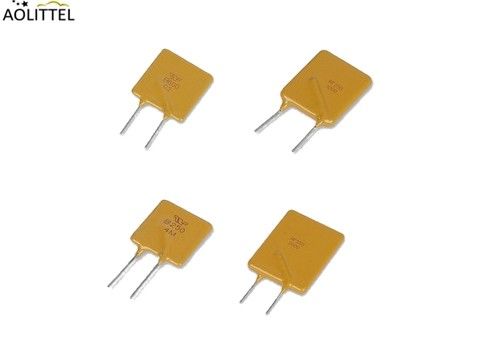

Взрыватель ТРК075 ПТК всеобщего термистора 60В 72В 0.75А ПолыТрон ППТК радиальный перестановный для автомобильного применения
Применение
• Медицинское оборудование
• Полотняные товары
• Промышленная передача энергии
• Радиосвязи
• Компьютеры и периферальс
• Потребитель и автомобильная электроника
• Перезаряжаемые блоки батарей
• Автомобильная электроника
____________________________________________________________________________Даунлоад______
Характеристики продукта
• Прибор ПТК через-отверстия ПолыТрон™ радиальный освинцованный
• Максимум 60 вольт, даже 72 вольта
• Настоящие оценки от 0,05 до 5 ампс
• Быстрое врем-к-отключение
• Низкое сопротивление
• Галоид освобождает, неэтилированный, РоХС уступчивое
Размер (мм)
П/Н | А | Б | К | Д | Э | Физические характеристики | ||
Макс. | Макс. | Тип. | Минимальный. | Макс. | Стиль | Руководство Φ мм | Материал | |
ТРК005 | 7,4 | 12,7 | 5,1 | 7,6 | 3,1 | 1 | 0,51 | КП |
ТРК010 | 7,4 | 12,7 | 5,1 | 7,6 | 3,1 | 1 | 0,51 | КП |
ТРК017 | 7,4 | 12,7 | 5,1 | 7,6 | 3,1 | 1 | 0,51 | КП |
ТРК020 | 7,4 | 12,7 | 5,1 | 7,6 | 3,1 | 1 | 0,51 | КП |
ТРК025 | 7,4 | 12,7 | 5,1 | 7,6 | 3,1 | 1 | 0,51 | КП |
ТРК030 | 7,4 | 13,4 | 5,1 | 7,6 | 3,1 | 1 | 0,51 | КП |
ТРК040 | 9,7 | 14,5 | 5,1 | 7,6 | 3,1 | 1 | 0,51 | КП |
ТРК050 | 9,7 | 15,2 | 5,1 | 7,6 | 3,1 | 1 | 0,61 | Ку |
ТРК065 | 9,7 | 15,2 | 5,1 | 7,6 | 3,1 | 1 | 0,61 | Ку |
ТРК075 | 10,4 | 16,0 | 5,1 | 7,6 | 3,1 | 1 | 0,61 | Ку |
ТРК090 | 11,7 | 16,7 | 5,1 | 7,6 | 3,1 | 1 | 0,61 | Ку |
ТРК110 | 13,0 | 18,0 | 5,1 | 7,6 | 3,1 | 2 | 0,81 | Ку |
ТРК135 | 14,5 | 19,6 | 5,1 | 7,6 | 3,1 | 2 | 0,81 | Ку |
ТРК160 | 16,3 | 21,3 | 5,1 | 7,6 | 3,1 | 2 | 0,81 | Ку |
ТРК185 | 17,8 | 22,9 | 5,1 | 7,6 | 3,1 | 2 | 0,81 | Ку |
ТРК250 | 21,3 | 26,4 | 10,2 | 7,6 | 3,1 | 2 | 0,81 | Ку |
ТРК300 | 24,9 | 30,0 | 10,2 | 7,6 | 3,1 | 2 | 0,81 | Ку |
ТРК375 | 28,4 | 33,5 | 10,2 | 7,6 | 3,1 | 2 | 0,81 | Ку |
ТРК500 | 28,4 | 33,5 | 10,2 | 7,6 | 3,1 | 2 | 0,81 | Ку |
Электрические представления
П/Н | (Ω) | |||||||||
ИХ, (А) | ОНО, (А) | Вмакс, (в) | Имакс, (а) | (А) | (Сек.) | ПДтып (в) | Рмин | Рмин | Р1макс | |
ТРК005 | 0,05 | 0,15 | 60 | 40 | 0,25 | 5,0 | 0,22 | 7,30 | 11,10 | 25,00 |
ТРК010 | 0,10 | 0,20 | 60 | 40 | 0,50 | 4,0 | 0,38 | 2,30 | 8,10 | 12,0 |
ТРК017 | 0,17 | 0,34 | 60/72 | 40 | 0,85 | 3,0 | 0,48 | 2,00 | 5,21 | 8,00 |
ТРК020 | 0,20 | 0,40 | 60/72 | 40 | 1,00 | 2,2 | 0,40 | 1,30 | 2,84 | 4,50 |
ТРК025 | 0,25 | 0,50 | 60/72 | 40 | 1,25 | 2,5 | 0,45 | 0,90 | 1,95 | 3,00 |
ТРК030 | 0,30 | 0,60 | 60/72 | 40 | 1,50 | 3,0 | 0,50 | 0,70 | 1,36 | 2,10 |
ТРК040 | 0,40 | 0,80 | 60/72 | 40 | 2,00 | 3,8 | 0,55 | 0,48 | 0,95 | 1,40 |
ТРК050 | 0,50 | 1,00 | 60/72 | 40 | 2,50 | 4,0 | 0,75 | 0,38 | 0,78 | 1,20 |
ТРК065 | 0,65 | 1,30 | 60/72 | 40 | 3,25 | 5,3 | 0,90 | 0,24 | 0,54 | 0,74 |
ТРК075 | 0,75 | 1,50 | 60/72 | 40 | 3,75 | 6,3 | 0,90 | 0,23 | 0,45 | 0,62 |
ТРК090 | 0,90 | 1,80 | 60/72 | 40 | 4,50 | 7,2 | 1,00 | 0,14 | 0,31 | 0,49 |
ТРК110 | 1,10 | 2,20 | 60/72 | 40 | 5,50 | 8,2 | 1,50 | 0,15 | 0,25 | 0,40 |
ТРК135 | 1,35 | 2,70 | 60/72 | 40 | 6,75 | 9,6 | 1,70 | 0,12 | 0,19 | 0,32 |
ТРК160 | 1,60 | 3,20 | 60/72 | 40 | 8,00 | 11,4 | 1,90 | 0,09 | 0,14 | 0,24 |
ТРК185 | 1,85 | 3,70 | 60/72 | 40 | 9,25 | 12,6 | 2,10 | 0,08 | 0,12 | 0,21 |
ТРК250 | 2,50 | 5,00 | 60/72 | 40 | 12,50 | 15,6 | 2,50 | 0,05 | 0,08 | 0,15 |
ТРК300 | 3,00 | 6,00 | 60/72 | 40 | 15,00 | 19,8 | 2,80 | 0,04 | 0,06 | 0,12 |
ТРК375 | 3,75 | 7,50 | 60/72 | 40 | 18,75 | 24,0 | 3,20 | 0,03 | 0,05 | 0,10 |
ТРК500 | 5,0 | 10,0 | 60/72 | 40 | 25,0 | 24,0 | 3,2 | 0,02 | 0,05 | 0,100 |
Порекомендованный профиль припоя волны.
Примечания:
1. (1-3) °К/сек
2. Приблизительно 200°К/сек
3. максимум 5°К/сек
Экологические спецификации
Характерный | Значение |
Температурная амплитуда рабочей температуры | -40°К к +85°К |
Государство отключения температуры поверхности | 125°К максимальное |
Термальный удар | +85°К к -40°К, 10 циклам, изменению сопротивления 5% типичному |
Растворяющее сопротивление | МИЛ-СТД-202 метод 215, отсутствие изменения |
Тест возраста влажности | +85°К, Р.Х. 85%, 1000 часов изменения сопротивления ±5% типичного. Определенная температура (23°К ± 3°К) |
Диапазон температур хранения | -10°К к +40°К |
Продолжительность хранения | 12 месяца |
Относительная влажность хранения | -75% |
Условия хранения | Держите далеко от въедливых атмосферы и солнечного света |
Порекомендованные перерабатывая условия с паяя утюгом
• Температура подсказки паяя утюга: 360°К максимальное.
• Время припоя: 3 секунды максимальной.
• Расстояние от термистора: 2мм МИН.
Термальная Дератинг диаграмма – я держу (Ампс)
П/Н | Окружающая рабочая температура | ||||||||
-40℃ | -20℃ | 0℃ | 25℃ | 40℃ | 50℃ | 60℃ | 70℃ | 85℃ | |
ТРК005 | 0,08 | 0,07 | 0,06 | 0,05 | 0,04 | 0,04 | 0,03 | 0,03 | 0,02 |
ТРК010 | 0,16 | 0,14 | 0,12 | 0,10 | 0,08 | 0,07 | 0,06 | 0,05 | 0,04 |
ТРК017 | 0,26 | 0,23 | 0,20 | 0,17 | 0,14 | 0,12 | 0,11 | 0,09 | 0,07 |
ТРК020 | 0,31 | 0,27 | 0,24 | 0,20 | 0,16 | 0,14 | 0,13 | 0,11 | 0,08 |
ТРК025 | 0,39 | 0,34 | 0,30 | 0,25 | 0,20 | 0,18 | 0,16 | 0,14 | 0,10 |
ТРК030 | 0,47 | 0,41 | 0,36 | 0,30 | 0,24 | 0,22 | 0,19 | 0,16 | 0,12 |
ТРК040 | 0,62 | 0,54 | 0,48 | 0,40 | 0,32 | 0,29 | 0,25 | 0,22 | 0,16 |
ТРК050 | 0,78 | 0,68 | 0,60 | 0,50 | 0,41 | 0,36 | 0,32 | 0,27 | 0,20 |
ТРК065 | 1,01 | 0,88 | 0,77 | 0,65 | 0,53 | 0,47 | 0,41 | 0,35 | 0,26 |
ТРК075 | 1,16 | 1,02 | 0,89 | 0,75 | 0,61 | 0,54 | 0,47 | 0,41 | 0,30 |
ТРК090 | 1,40 | 1,22 | 1,07 | 0,90 | 0,73 | 0,65 | 0,57 | 0,49 | 0,36 |
ТРК110 | 1,71 | 1,50 | 1,31 | 1,10 | 0,89 | 0,79 | 0,69 | 0,59 | 0,44 |
ТРК135 | 2,09 | 1,84 | 1,61 | 1,35 | 1,09 | 0,97 | 0,85 | 0,73 | 0,54 |
ТРК160 | 2,48 | 2,18 | 1,90 | 1,60 | 1,30 | 1,15 | 1,01 | 0,86 | 0,64 |
ТРК185 | 2,87 | 2,52 | 2,20 | 1,85 | 1,50 | 1,33 | 1,17 | 1,00 | 0,74 |
ТРК250 | 3,88 | 3,40 | 2,98 | 2,50 | 2,03 | 1,80 | 1,58 | 1,35 | 1,00 |
ТРК300 | 4,65 | 4,08 | 3,57 | 3,00 | 2,43 | 2,16 | 1,89 | 1,62 | 1,20 |
ТРК375 | 5,81 | 5,10 | 4,46 | 3,75 | 3,04 | 2,70 | 2,36 | 2,03 | 1,50 |
ТРК500 | 7,75 | 6,80 | 5,95 | 5,00 | 4,05 | 3,60 | 3,15 | 2,71 | 2,00 |
Модельное К'ты/сумка
ПК ТРК005-ТРК090 1000
ПК ТРК110-ТРК185 500
ПК ТРК250-ТРК500 200
