Аккумуляторные батареи Низкое сопротивление RUEF250 Полифузный полимерный PTC перезагружаемый предохранитель с максимальным напряжением 30 В
Описание

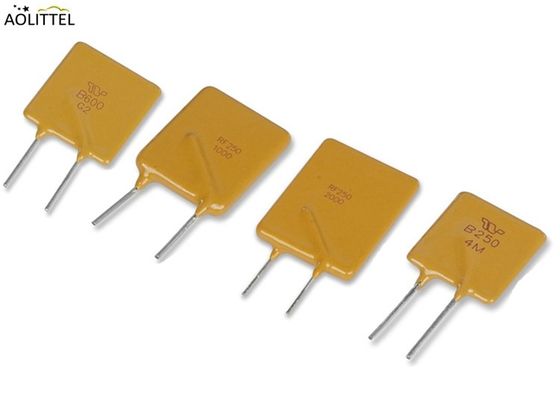

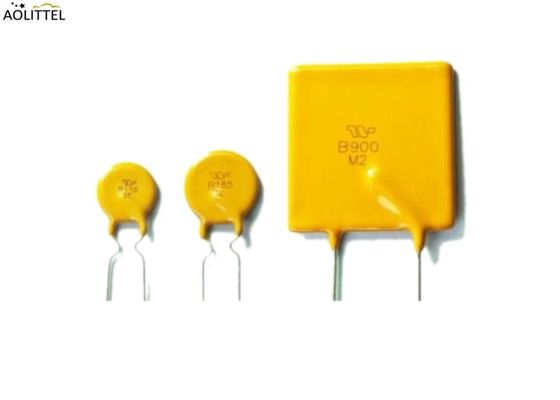

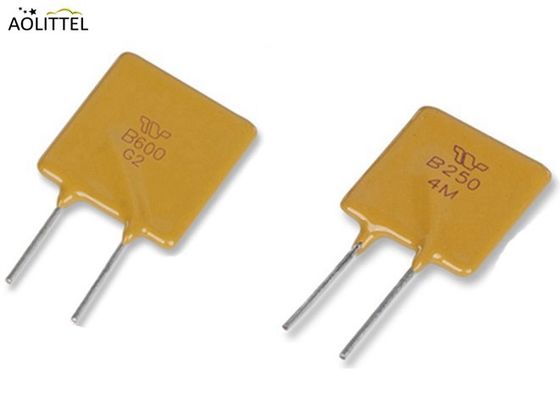

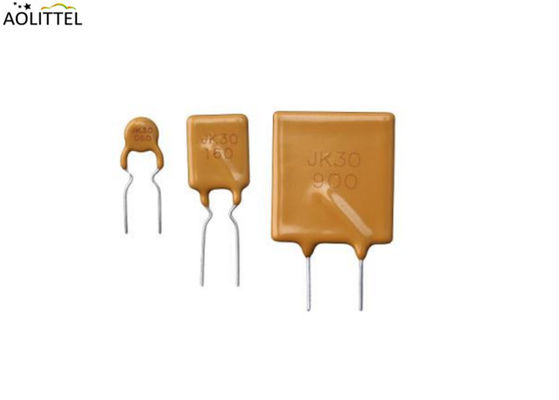

TRB250 PTC Resettable Fuse от Ao littel - это радиальное устройство с резагрузочным переключателем PolySwitch.Более высокие номиналы напряжения позволяют этому устройству использовать в новых приложениях и он совместим с большим объемом электроники сборки.
(с) (с) (с)
Скачать________
Электрические характеристики
| П/Н |
Подождите. |
Трип Ку. |
Макс.vol |
Макс.curr |
Максимальное время поездки |
Сила |
Сопротивление ((Ω) |
| IH, (A) |
ИТ,(А) |
Vmax, ((v) |
Имекс, ((А) |
(А) |
(Сек.) |
Pd typ ((W) |
Rmin |
Rтип |
R1max |
| TRB090 |
0.90 |
1.80 |
30 |
40 |
4.50 |
5.9 |
0.60 |
0.090 |
0.230 |
0.300 |
| TRB110 |
1.10 |
2.20 |
30 |
40 |
5.50 |
6.6 |
0.70 |
0.060 |
0.160 |
0.260 |
| TRB120 |
1.20 |
2.40 |
30 |
40 |
6.00 |
6.5 |
0.70 |
0.050 |
0.115 |
0.255 |
| TRB135 |
1.35 |
2.70 |
30 |
40 |
6.75 |
7.3 |
0.80 |
0.040 |
0.095 |
0.170 |
| TRB160 |
1.60 |
3.2 |
30 |
40 |
8.00 |
8.0 |
0.90 |
0.030 |
0.095 |
0.160 |
| TRB185 |
1.85 |
3.7 |
30 |
40 |
9.25 |
8.7 |
1.00 |
0.030 |
0.070 |
0.110 |
| TRB250 |
2.50 |
5.0 |
30 |
40 |
12.5 |
10.3 |
1.20 |
0.020 |
0.048 |
0.072 |
| TRB300 |
3.00 |
6.00 |
30 |
40 |
15.0 |
10.8 |
2.00 |
0.015 |
0.050 |
0.075 |
| TRB400 |
4.00 |
8.00 |
30 |
40 |
20.0 |
12.7 |
2.50 |
0.010 |
0.030 |
0.045 |
| TRB500 |
5.00 |
10.00 |
30 |
40 |
25.0 |
14.5 |
3.00 |
0.008 |
0.025 |
0.045 |
| TRB600 |
6.00 |
12.00 |
30 |
40 |
30.0 |
16.0 |
3.50 |
0.005 |
0.020 |
0.030 |
| TRB700 |
7.00 |
14.00 |
30 |
40 |
35.0 |
17.5 |
3.80 |
0.003 |
0.016 |
0.025 |
| TRB800 |
8.00 |
16.00 |
30 |
40 |
40.0 |
18.8 |
4.00 |
0.004 |
0.015 |
0.023 |
| TRB900 |
9.00 |
18.00 |
30 |
40 |
40.0 |
20.0 |
4.00 |
0.004 |
0.010 |
0.015 |
Размеры и маркировка продукции (единица: мм)
Стиль 1 стиль 2 стиль 3
| П/Н |
А. |
В. |
В |
D |
Е |
Физические характеристики |
| Макс. Макс. |
Макс. Макс. |
Тип. |
Минуточку. |
Макс. Макс. |
Стиль |
Свинцовый Φ мм |
Материал |
| TRB090 |
7.4 |
12.2 |
5.1 |
7.6 |
3.1 |
3 |
0.50 |
ПП |
| TRB110 |
10.7 |
16.7 |
5.1 |
7.6 |
3.1 |
1 |
0.50 |
ПП |
| TRB120 |
10.7 |
16.7 |
5.1 |
7.6 |
3.1 |
1 |
0.50 |
ПП |
| TRB135 |
10.7 |
16.7 |
5.1 |
7.6 |
3.1 |
1 |
0.50 |
ПП |
| TRB160 |
11.0 |
16.8 |
5.1 |
7.6 |
3.1 |
1 |
0.60 |
CU |
| TRB185 |
11.5 |
17.9 |
5.1 |
7.6 |
3.1 |
1 |
0.60 |
CU |
| TRB250 |
13.0 |
18.3 |
5.1 |
7.6 |
3.1 |
2 |
0.60 |
CU |
| TRB300 |
13.0 |
18.3 |
5.1 |
7.6 |
3.1 |
2 |
0.81 |
CU |
| TRB400 |
16.4 |
24.8 |
5.1 |
7.6 |
3.1 |
2 |
0.81 |
CU |
| TRB500 |
21.3 |
26.4 |
10.2 |
7.6 |
3.1 |
2 |
0.81 |
CU |
| TRB600 |
20.8 |
29.8 |
10.2 |
7.6 |
3.1 |
2 |
0.81 |
CU |
| TRB700 |
20.8 |
29.8 |
10.2 |
7.6 |
3.1 |
2 |
0.81 |
CU |
| TRB800 |
24.2 |
32.9 |
10.2 |
7.6 |
3.1 |
2 |
0.81 |
CU |
| TRB900 |
24.2 |
32.9 |
10.2 |
7.6 |
3.1 |
2 |
0.81 |
CU |
Типичное время движения при температуре 25°C
Кривые времени до поездки представляют собой типичную производительность устройства в моделируемой среде применения.Фактическая производительность в конкретных приложениях клиентов может отличаться от этих значений из-за влияния других переменных.
A=TRB090
B=TRB110
C=TRB135
D=TRB160
E=TRB185
F=TRB250
G=TRB300
H=TRB400
I=TRB500
J=TRB600
K=TRB700
L=TRB800
M=TRB900
Преимущества
• Профессиональные/гибкие рекомендации по проектированию от нашей технической команды
• Совместима с электронными устройствами большого объема
• Помощь клиенту в получении одобрения от агентства
• Более высокое напряжение позволяет использовать в новых приложениях
Особенности
Быстрое время для поездки
Низкое сопротивление
UL, CSA, TUV и RoHS одобрены
Поддержание тока 2,5 А при комнатной температуре
Максимальное напряжение 30 В
Максимальный ток 40A
Поток 5A при 25C
Диапазон температуры работы от -40°C до 85°C
UL94 V-0 огнеупорная эпоксидная полимерная изоляция
Применение
• Приемники спутникового видео
• Промышленный контроль
• Трансформаторы
• Материнские платы компьютеров
• Модемы PolySwitch Ресетируемые устройства Радиально-свинцовые устройства Преимущества Особенности Приложения
• USB-хаб, порты и периферийные устройства
• порты IEEE1394
• CD-ROM
• Игровые автоматы
• Аккумуляторные батареи
• Телефоны
• Факсы
• Аналоговые и цифровые линии
• Печатные машины
Защита от перенапряжения, предохранитель или ПТК?
Когда речь идет о защите от перенапряжения электронного оборудования, предохранители уже давно являются стандартным решением.
Когда они открываются, они полностью останавливают поток электричества, что может быть желаемой реакцией.который привлекает внимание пользователя к причине перегрузки, чтобы принять корректирующие меры.
Тем не менее, существуют обстоятельства и схемы, в которых желательно автоматическое восстановление после временной перегрузки без вмешательства пользователя.Термисторы с положительным температурным коэффициентом (PTC) также называемые перезагружаемыми предохранителями или полимерными устройствами с положительным температурным коэффициентом (PPTC) являются отличным способом достижения такого рода защиты..
Как работает ПТК
PTC состоит из куска полимерного материала, наполненного проводящими частицами (обычно углеродным черным).При комнатной температуре полимер находится в полукристаллическом состоянии, а проводящие частицы касаются друг друга., образующие несколько проводящих путей и обеспечивающие низкое сопротивление (обычно примерно в два раза больше, чем у афузы того же номинала).
Когда ток проходит через PTC, он рассеивает мощность (P = I2R) и повышает температуру.PTC останется в состоянии низкого сопротивления и схема будет работать нормально..
Когда ток превышает номинальный поток, PTC неожиданно нагревается. Полимер переходит в аморфное состояние и расширяется, разрывая связи между проводящими частицами.
This causes the resistance to increase rapidlyby several orders of magnitude and reduces the current to a low(leakage) value just sufficient to keep the PTC in thehigh-resistance state — generally from around tens toseveral hundred milliamps at rated voltage (Vmax)Когда отключается питание, устройство охлаждается и возвращается в состояние низкого сопротивления.
Параметры PTC и предохранителей
Как и в случае с предохранителем, PTC имеет номинальный максимальный ток короткого замыкания (Imax), который он может прерывать при номинальном напряжении.Размеры предохранителей, которые могут быть использованы для применения, рассматриваемых здесь, могут быть определены в диапазоне от 35 до 101000 А при номинальном напряжении.
Напряжение для ПТК ограничено.ПТК для общего использования не имеют напряжения выше 60 В (существуют ПТК для телекоммуникаций с 250 и 600 В прерывающим напряжением,Но их рабочее напряжение все еще 60 В); SMT и малые картриджные предохранители доступны с номиналом от 32 до 250 В и выше.
Указанный рабочий ток для ПТС составляет около 9 А, в то время как максимальный уровень для предохранителей рассматриваемых здесь типов может превышать 20 А, причем некоторые из них доступны до 60 А.
Полезный верхний температурный предел для ПТК обычно составляет 85 °C, а максимальная рабочая температура для тонкопленочных СМТ-безопасов составляет 90 °C, а для безопасов с небольшими картриджами - 125 °C.Как ПТС, так и предохранители требуют снижения температуры для температур выше 20 °CХотя PTC более чувствительны к температуре.
При проектировании любого устройства защиты от перенапряжения обязательно учитывайте факторы, которые могут повлиять на его рабочую температуру, включая влияние на теплоотвод проводов/следов, любой поток воздуха,и близость к источникам теплаСкорость ответа для PTC аналогична скорости ответа откладывающего предохранителя.
Общие заявки PTC
Much of the design work for personal computersand peripheral devices is strongly influenced by the Microsoft andIntel System Design Guide which states that “Using a fusethat must be replaced each time an overcurrent condition occurs isunacceptable.?? И стандарт SCSI для этого большого рынка содержит заявление о том, что для ограничения максимального объема тока, поступающего из источника, вместо предохранителя необходимо использовать устройство с коэффициентом положительной температуры.
ПТС используются для обеспечения вторичной защиты от перетока для телефонного центрального офисного оборудования, оборудования в помещениях клиентов, систем сигнализации, приставки, VOIP-оборудования,и интерфейсные схемы абонентских линийОни обеспечивают основную защиту аккумуляторов, зарядных устройств, автомобильных замков, портов USB, громкоговорителей и PoE.
Приложения SCSI plug-and-play, которые пользуются преимуществами PTC, включают в себя материнскую плату и множество периферийных устройств, которые могут часто подключаться и отключаться от компьютерных портов.принтерВ частности, возможности перезагрузки после устранения неисправности особенно привлекательны.
PTC может защитить дисковые накопители от потенциально повреждающих перетоков, возникающих в результате чрезмерного тока от неисправности питания.Индивидуальные PTC могут быть размещены в выходной схеме для защиты каждой нагрузки, когда есть несколько нагрузок или схемы..
Перетоки двигателя могут вызвать чрезмерное тепло, которое может повредить изоляцию обмоток, а для небольших двигателей может даже вызвать отказ обмоток проволоки очень маленького диаметра.PTC обычно не запускается при нормальных токах запуска двигателя., но будет действовать, чтобы предотвратить длительную перегрузку от причинения ущерба.
Трансформаторы могут быть повреждены из-за перетока, вызванного сбоями в схеме, и ограничительная функция тока aPTC может обеспечить защиту.
Фитиль или ПТК?
Следующая процедура поможет в выборе и применении правильного компонента.Помощь также доступна от поставщиков устройств.Для беспристрастной консультации целесообразно искать компанию, которая предлагает как технологии предохранителей, так и технологии PTC..
1Определить параметры работы цепи с учетом:
Нормальный рабочий ток в амперах
Нормальное рабочее напряжение в вольтах
Максимальный ток прерывания
Температура окружающей среды/рейтинг
Типичный ток перегрузки
Необходимое время открытия при специфической перегрузке
Ожидаются переходные импульсы
Снова устанавливаемая или одноразовая
Одобрения агентства
Тип установки/фактор формы
Типичное сопротивление (в цепи):
2. Выбор потенциального компонента защиты цепи (см. таблицу)
3- Проверьте кривую времени-тока (T-C) для определения, будет ли выбранная часть работать в рамках ограничений приложения.
4Убедитесь, что напряжение подачи меньше или равно номинальному напряжению устройства и что пределы температуры работы соответствуют установленным устройством.Термическая устойчивость с использованием нижеприведенного уравнения.
Я держу = уменьшенный Я держу
Коэффициент теплового снижения
5Сравните максимальные размеры устройства с доступным пространством в приложении.
6Независимо проверяют и оценивают пригодность и производительность в фактическом применении.
