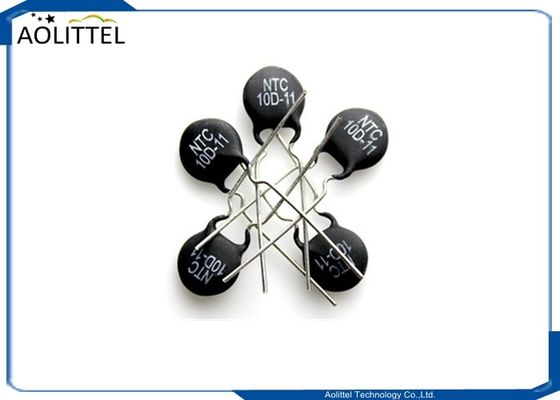

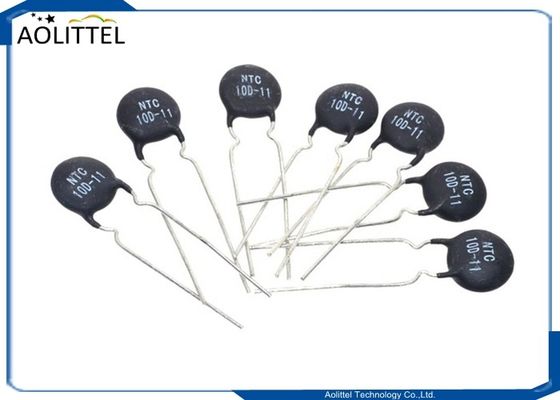

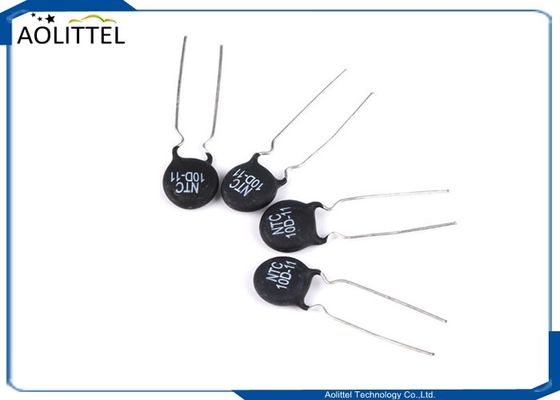

Подавители пускового тока 10D-11 Дисковый термистор NTC 11 мм 3A 10 Ом +/-20% 10D11 P7,5 мм
Параметры термистора ограничителя пускового тока серии MF 72 NTC
| Артикул |
R25(Ом) |
R-допуск |
Iмакс(А) |
ИБ(А) |
RS(Ом) |
δ(МВт/℃) |
τ(сек) |
| 5Д |
|
|
|
|
|
|
|
| 5Д-5 |
5 |
±20% |
1 |
2 |
0,353 |
6 |
20 |
| 10Д-5 |
10 |
±20% |
0,7 |
1,4 |
0,771 |
6 |
20 |
| 15Д-5 |
15 |
±20% |
0,6 |
1.2 |
0,9 |
6 |
20 |
| 22Д-5 |
22 |
±20% |
0,6 |
1.2 |
0,9 |
6 |
20 |
| 33Д-5 |
33 |
±20% |
0,5 |
1 |
1.2 |
6 |
20 |
| 47Д-5 |
47 |
±20% |
0,4 |
0,8 |
1,5 |
6 |
20 |
| 68Д-5 |
58 |
±20% |
0,4 |
0,8 |
2.1 |
6 |
20 |
| 200Д-5 |
200 |
±20% |
0,1 |
0,2 |
6.259 |
6 |
20 |
| 9Д |
|
|
|
|
|
|
|
| 3Д-9 |
3 |
±20% |
4 |
8 |
0,12 |
11 |
35 |
| 4Д-9 |
4 |
±20% |
3 |
6 |
0,19 |
11 |
35 |
| 5Д-9 |
5 |
±20% |
3 |
6 |
0,21 |
11 |
34 |
| 6Д-9 |
6 |
±20% |
2 |
4 |
0,315 |
11 |
34 |
| 8Д-9 |
8 |
±20% |
2 |
4 |
0,4 |
11 |
32 |
| 10Д-9 |
10 |
±20% |
2 |
4 |
0,458 |
11 |
32 |
| 12Д-9 |
1 |
±20% |
1 |
2 |
0,652 |
11 |
31 |
| 16Д-9 |
16 |
±20% |
1 |
2 |
0,802 |
11 |
30 |
| 20Д-9 |
20 |
±20% |
1 |
2 |
0,864 |
11 |
30 |
| 22Д-9 |
22 |
±20% |
1 |
2 |
0,95 |
11 |
30 |
| 30Д-9 |
30 |
±20% |
1 |
2 |
1,022 |
11 |
30 |
| 33Д-9 |
33 |
±20% |
1 |
2 |
1.124 |
11 |
30 |
| 50Д-9 |
50 |
±20% |
1 |
2 |
1,252 |
11 |
30 |
| 60Д-9 |
60 |
±20% |
0,8 |
1,6 |
1.502 |
11 |
30 |
| 80Д-9 |
80 |
±20% |
0,8 |
1,6 |
2.01 |
11 |
30 |
| 120Д-9 |
120 |
±20% |
0,8 |
1,6 |
3.015 |
11 |
30 |
| 200Д-9 |
200 |
±20% |
0,5 |
1 |
5.007 |
11 |
32 |
| 400Д-9 |
400 |
±20% |
0,2 |
0,4 |
9,852 |
11 |
32 |
| 11Д |
|
|
|
|
|
|
|
| 2,5Д-11 |
2,5 |
±20% |
5 |
10 |
0,095 |
13 |
43 |
| 3Д-11 |
3 |
±20% |
5 |
10 |
0,1 |
13 |
43 |
| 4Д-11 |
4 |
±20% |
4 |
8 |
0,15 |
13 |
44 |
| 5Д-11 |
5 |
±20% |
4 |
8 |
0,156 |
13 |
45 |
| 6Д-11 |
6 |
±20% |
3 |
6 |
0,24 |
13 |
45 |
| 8Д-11 |
8 |
±20% |
3 |
6 |
0,255 |
14 |
47 |
| 10Д-11 |
10 |
±20% |
3 |
6 |
0,275 |
14 |
47 |
| 12Д-11 |
12 |
±20% |
2 |
4 |
0,462 |
14 |
48 |
| 16Д-11 |
16 |
±20% |
2 |
4 |
0,47 |
14 |
50 |
| 20Д-11 |
20 |
±20% |
2 |
4 |
0,512 |
15 |
52 |
| 22Д-11 |
22 |
±20% |
2 |
4 |
0,563 |
15 |
52 |
| 30Д-11 |
30 |
±20% |
1,5 |
3 |
0,667 |
15 |
2 |
| 33Д-11 |
33 |
±20% |
1,5 |
3 |
0,734 |
15 |
52 |
| 50Д-11 |
50 |
±20% |
1,5 |
3 |
1,021 |
15 |
52 |
| 60Д-11 |
60 |
±20% |
1,5 |
3 |
1,212 |
15 |
52 |
| 80Д-11 |
80 |
±20% |
1.2 |
2.4 |
1,656 |
15 |
52 |
| 13Д |
|
|
|
|
|
|
|
| 1.3Д-13 |
1.3 |
±20% |
7 |
14 |
0,062 |
13 |
60 |
| 1,5Д-13 |
1,5 |
±20% |
7 |
14 |
0,073 |
13 |
60 |
| 2,5Д-13 |
2,5 |
±20% |
6 |
12 |
0,088 |
13 |
60 |
| 3Д-13 |
3 |
±20% |
6 |
12 |
0,092 |
14 |
60 |
| 4Д-13 |
4 |
±20% |
5 |
10 |
0,12 |
15 |
67 |
| 5Д-13 |
5 |
±20% |
5 |
10 |
0,125 |
15 |
68 |
| 6Д-13 |
6 |
±20% |
4 |
8 |
0,17 |
15 |
65 |
| 7Д-13 |
7 |
±20% |
4 |
8 |
0,188 |
15 |
65 |
| 8Д-13 |
8 |
±20% |
4 |
8 |
0,194 |
15 |
60 |
| 10Д-13 |
10 |
±20% |
4 |
8 |
0,206 |
15 |
62 |
| 12Д-13 |
12 |
±20% |
3 |
6 |
0,316 |
16 |
62 |
| 15Д-13 |
15 |
±20% |
3 |
6 |
0,335 |
16 |
60 |
| 16Д-13 |
16 |
±20% |
3 |
6 |
0,338 |
16 |
60 |
| 20Д-13 |
20 |
±20% |
3 |
6 |
0,372 |
16 |
65 |
| 30Д-13 |
30 |
±20% |
2,5 |
5 |
0,517 |
16 |
65 |
| 47Д-13 |
47 |
±20% |
2 |
4 |
0,81 |
17 |
65 |
| 120Д-13 |
120 |
±20% |
1,5 |
3 |
2.124 |
16 |
65 |
| 15Д |
|
|
|
|
|
|
|
| 1,5Д-15 |
1.3 |
±20% |
8 |
16 |
0,048 |
18 |
68 |
| 1,5Д-15 |
1,5 |
±20% |
8 |
16 |
0,052 |
19 |
69 |
| 3Д-15 |
3 |
±20% |
7 |
14 |
0,075 |
18 |
76 |
| 5Д-15 |
5 |
±20% |
6 |
12 |
0,112 |
20 |
76 |
| 6Д-15 |
6 |
±20% |
5 |
10 |
0,155 |
20 |
80 |
| 7Д-15 |
7 |
±20% |
5 |
10 |
0,173 |
20 |
80 |
| 8Д-15 |
8 |
±20% |
5 |
10 |
0,178 |
20 |
80 |
| 10Д-15 |
10 |
±20% |
5 |
10 |
0,18 |
20 |
75 |
| 12Д-15 |
12 |
±20% |
4 |
8 |
0,25 |
20 |
75 |
| 15Д-15 |
15 |
±20% |
4 |
8 |
0,268 |
21 |
85 |
| 16Д-15 |
16 |
±20% |
4 |
8 |
0,276 |
21 |
70 |
| 20Д-15 |
20 |
±20% |
4 |
8 |
0,288 |
17 |
86 |
| 30Д-15 |
30 |
±20% |
3,5 |
7 |
0,438 |
18 |
75 |
| 47Д-15 |
47 |
±20% |
3 |
6 |
0,68 |
21 |
86 |
| 120Д-15 |
120 |
±20% |
2,5 |
5 |
1,652 |
22 |
87 |
| 20Д |
|
|
|
|
|
|
|
| 0,7Д-20 |
0,7 |
±20% |
12 |
24 |
0,018 |
25 |
89 |
| 1.3Д-20 |
1.3 |
±20% |
9 |
18 |
0,037 |
24 |
88 |
| 3Д-20 |
3 |
±20% |
8 |
16 |
0,055 |
24 |
88 |
| 5Д-20 |
5 |
±20% |
7 |
14 |
0,087 |
23 |
87 |
| 6Д-20 |
6 |
±20% |
6 |
12 |
0,113 |
25 |
103 |
| 8Д-20 |
8 |
±20% |
6 |
12 |
0,142 |
25 |
105 |
| 10Д-20 |
10 |
±20% |
6 |
12 |
0,162 |
24 |
102 |
| 12Д-20 |
12 |
±20% |
5 |
10 |
0,195 |
24 |
100 |
| 16Д-20 |
16 |
±20% |
5 |
10 |
0,212 |
25 |
100 |
Введение
Силовые термисторы, также известные как подавители пускового тока, представляют собой подкатегорию термисторов NTC (отрицательный температурный коэффициент). Силовые термисторы используют свойства самонагревающихся термисторов NTC, которые нагреваются при протекании тока, что значительно снижает сопротивление.
Силовые термисторы используют характеристики термисторов NTC: устройство нагревается, когда через него протекает ток, и этот самонагрев приводит к резкому уменьшению сопротивления. Силовые термисторы Aolittel дешевле по сравнению с обычными силовыми термисторами благодаря более низким производственным затратам.
Спецификация термистора ограничителя пускового тока MF72 NTC 10D11
| Сопротивление нулевой мощности при 25 ℃ |
10 Ом±20% |
| Прибл. Сопротивление при максимальном токе |
3А |
| Коэффициент времени термического восстановления |
14 |
| Константа теплового рассеяния |
47 |
| Рабочая температура |
-55~ +200 градусов |
| Значение B |
2800К±10% |
Приложение
Он используется для управления током двигателя, различных нагревателей, стабилизатора напряжения лампочки, электронной энергосберегающей лампы, электронного выпрямителя и других электронных установок.
Безопасный, надежный, стабильный, с широким диапазоном контроля перегрузки по току.
Малый размер, большая мощность, высокая способность подавлять импульсный ток.
Большая константа материала (значение B) с небольшим остаточным сопротивлением.
Устойчивость к термическому удару, широкий диапазон рабочих температур.
Импульсные блоки питания, адаптеры, ЖК-телевизоры, плазменные телевизоры, кондиционеры, DVD-плееры, аудиоаппаратура, ЖК-проекторы, копиры, ПК, принтеры, оргтехника, блоки питания игровых автоматов и т.д.
Недавно разработанный термистор NTC для ограничения пускового тока увеличил макс. рабочий ток.
| Номер детали. |
R25 (Ом) |
Максимальный стабильный ток (А) |
Прибл. Значение сопротивления при максимальном токе (Ом) |
Максимальная номинальная мощность Pмакс.(Вт) |
Коэффициент рассеяния (мВт/°C) |
Тепловая постоянная времени (с) |
Размеры (мм) |
| Дмакс |
Тмакс |
ЧАС |
Ч 0 |
д |
Форма вывода |
| D15мм 2,5 Ом/9,5 А |
2,5 Ом |
9,5А |
0,044 |
3,5 Вт |
22 мин. |
75 макс. |
17,5 |
6 |
19,5 |
26,5 |
7,5 |
внутренний излом |
| Д15мм 5 Ом/8А |
5 Ом |
8А |
0,058 |
3,5 Вт |
22 мин. |
75 макс. |
17,5 |
6 |
19,5 |
26,5 |
7,5 |
внутренний излом |
| Д15мм, 10 Ом/7А |
10 Ом |
7А |
0,098 |
3,5 Вт |
22 мин. |
75 макс. |
17,5 |
6 |
19,5 |
26,5 |
7,5 |
внутренний излом |
| D20мм 1 Ом/16А |
1 Ом |
16А |
0,027 |
5 Вт |
28 мин. |
110 макс. |
22,5 |
7 |
24,7 |
/ |
10 |
прямой |
| Д20мм 5 Ом/12А |
5 Ом |
12А |
0,047 |
5 Вт |
28 мин. |
110 макс. |
22,5 |
7 |
24,7 |
/ |
10 |
прямой |
| Д20мм, 10 Ом/8А |
10 Ом |
8А |
0,085 |
5 Вт |
28 мин. |
110 макс. |
22,5 |
7 |
24,7 |
/ |
10 |
прямой |
| Д25мм, 1 Ом/20А |
1 Ом |
20А |
0,021 |
7 Вт |
30 мин. |
130 макс. |
29 |
8 |
33 |
/ |
10 |
прямой |
| Д25мм, 5 Ом/14А |
5 Ом |
14А |
0,047 |
7 Вт |
30 мин. |
130 макс. |
29 |
8 |
33 |
/ |
10 |
прямой |
| Д25мм, 10 Ом/10А |
10 Ом |
10А |
0,084 |
7 Вт |
30 мин. |
130 макс. |
29 |
8 |
33 |
/ |
10 |
прямой |
| Д30мм, 1 Ом/30А |
1 Ом |
30А |
0,014 |
8 Вт |
40 мин. |
190 макс. |
36 |
8,5 |
40 |
/ |
18 |
прямой |
| Д30мм, 10 Ом/13А |
10 Ом |
13А |
0,056 |
8 Вт |
40 мин. |
190 макс. |
36 |
8,5 |
40 |
/ |
18 |
прямой |
Осторожность
• При приложении силы к подводящему проводу соединения опор могут сломаться или образоваться сколы.
• Может нагреваться во время использования. При проектировании среды вокруг силового термистора будьте особенно осторожны с соединениями проводов, материалами, используемыми в непосредственной близости, и расположением других электрических компонентов.
• Не используйте два или более силовых термистора подряд.
Часто задаваемые вопросы
В1: вы фабрика или торговая компания?
Мы фабрика, основанная в 2002 году.
В2: Могу ли я получить бесплатные образцы конденсаторов?
Конечно! Образцы доступны.
В3: Может ли Aolittel OEM или ODM для меня?
Конечно, OEM и ODM доступны. Все, что вам нужно сделать, это дать нам разрешение,
критерии приемки качества и требования к конструкции конденсаторов.
В4: Как я могу определить, хороший или плохой термистор ntc?
Сопротивление при 25C, Диаметр, Термическое время, Макс. установившийся ток
В5: Экспортировала ли компания Aolittel когда-либо такие электронные конденсаторы в мою страну?
Мы успешно экспортируем в Азию, Европу, Южную Америку, Ближний Восток и т. д.
В6: Где находится ваша фабрика? Как я могу посетить?
У нас пять заводов. Наш центр продаж расположен в городе Дунгаун, провинция Гуандун.
Данные о надежности термистора NTC мощности ограничителя пускового тока для подавления перенапряжений
|
Тест
|
Стандартный
|
Условия испытаний
|
ΔR25/R25 (типичное)
|
Примечания
|
| Хранение в сухом тепле |
МЭК 60068-2-2 |
Хранение при температуре высшей категории. Температура: 125°C. Время: 1000 часов. |
<10%
|
Без видимых повреждений |
| Хранение во влажном, теплом, устойчивом состоянии |
МЭК 60068-2-3 |
Температура воздуха: 40oC Относительная влажность воздуха: 93% Продолжительность: 21 день |
<5%
|
Без видимых повреждений |
| Быстрое изменение температуры |
МЭК 60068-2-14 |
Нижняя температура испытания: -55°C Верхняя температура испытания: 125°C Количество циклов: 10 |
<10%
|
Без видимых повреждений |
| Выносливость |
|
I=Iмакс t: 1000ч |
<10%
|
Без видимых повреждений |
| Циклическая выносливость |
|
I=Imax, 1000 циклов Время включения=1 мин Время охлаждения=6 мин |
<10%
|
|
| Переходная нагрузка |
|
Емкость=CT Количество циклов: 1000 |
<5%
|
Без видимых повреждений |
Меры предосторожности при применении термистора NTC для ограничения пускового тока и подавления перенапряжений
1) Для ограничения пускового тока термистор NTC должен быть подключен последовательно с цепью нагрузки. Несколько ограничителей пускового тока также можно соединить последовательно для более высокого демпфирования. Ограничители пускового тока нельзя подключать параллельно.
2) Как правило, ограничителям пускового тока требуется время, чтобы вернуться в холодное состояние, в котором они могут обеспечить адекватное ограничение пускового тока благодаря своему высокому сопротивлению. Время остывания зависит от условий окружающей среды.
3) Следует учитывать, что область вокруг термистора NTC может сильно нагреться. Убедитесь, что соседние компоненты расположены на достаточном расстоянии от термистора, чтобы обеспечить необходимое время охлаждения термистора.
4) Убедитесь, что соседние материалы рассчитаны на работу при температурах, сравнимых с температурой поверхности термистора. Убедитесь, что окружающие детали и материалы могут выдержать эту температуру.
5) Убедитесь, что термисторы имеют достаточную вентиляцию во избежание перегрева.
6) Избегайте загрязнения поверхности термистора.
7) Избегайте контакта термисторов NTC с любыми жидкостями и растворителями. Убедитесь, что вода не попадает в термистор NTC.
Ваше сообщение должно содержать от 20 до 3000 символов!
