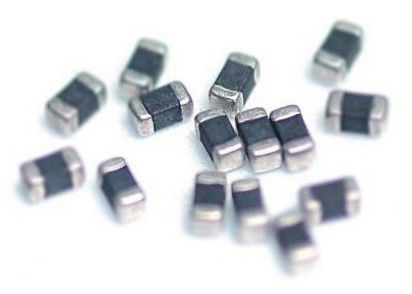

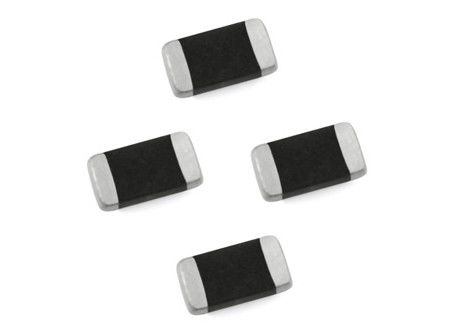

Поверхностный монтажный чип NTC Термистор 0402 0603 0805 SMD для смартфонов, планшетов, автомобильных носимых устройств xEV, медицинских
Описание
Чип-термисторы NTC представляют собой термочувствительные полупроводниковые резисторы, предназначенные для измерения и компенсации температуры. Ассортимент включает термисторы NTC с превосходной долговременной стабильностью в условиях высоких температур и высокой влажности, например, для смартфонов, планшетов в небольшом корпусе, автомобильной техники, светодиодных модулей и промышленного применения. Жесткие допуски по сопротивлению и значению B обеспечивают возможность высокоточного измерения температуры.
______________________________________________________________________
Скачать_______

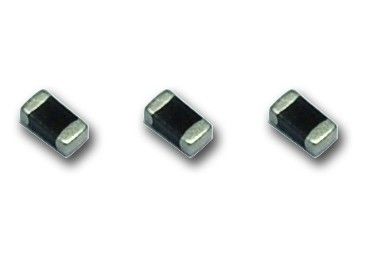

Появление
Строительство
Основные характеристики
Концевые электроды с трехслойной структурой Ag-Ni-Sn, обладающие отличной свариваемостью, стойкостью к пайке;
Технология однослойной структуры, распределительная способность низкая (менее 3PF), может использоваться в высокочастотном поле; Стеклянная поверхность с использованием технологии герметизации (10 мкм), обладающая хорошей механической прочностью, влагостойкостью и коррозионной стойкостью. Диапазон рабочих температур - 40~+125℃.

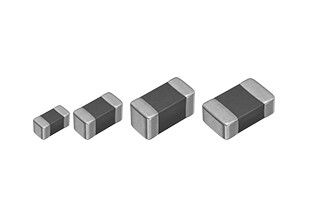

Размер: мм (дюйм)
| 0402(1005) |
|
| 0603(1608) |
|
| 0805(2012) |
|
Спецификация
| Спецификация серии 0402 |
| Модель продукта |
Значение сопротивления 25°C (КОм) |
Значение B °C 25/50(K) |
| SNC101B12700□0402E |
0,1 |
2700 |
| SNC221B12750□0402E |
0,22 |
2750 |
| SNC331B12800□0402E |
0,33 |
2800 |
| SNC471B13850□0402E |
0,47 |
2850 |
| SNC681B12900□0402E |
0,68 |
2900 |
| SNC102B13000□0402E |
1 |
3000 |
| SNC202B13000□0402E |
2.2 |
3000 |
| SNC222B13000□0402E |
2.2 |
3000 |
| SNC222B13850□0402E |
2.2 |
3850 |
| SNC332B13200□0402E |
3.3 |
3200 |
| SNC472B13200□0402E |
4.7 |
3250 |
| SNC682B13200□0402E |
6,8 |
3350 |
| SNC103B13370□0402E |
10 |
3370 |
| SNC103B13434□0402E |
10 |
3435 |
| SNC103B13900□0402E |
10 |
3900 |
| SNC153B13500□0402E |
15 |
3500 |
| SNC153B13900□0402E |
15 |
3900 |
| SNC223B13600□0402E |
22 |
3600 |
| SNC223B13900□0402E |
22 |
3900 |
| SNC333B13950□0402E |
33 |
3950 |
| SNC473B13900□0402E |
47 |
3900 |
| SNC473B13900□0402E |
47 |
4050 |
| SNC503B14050□0402E |
50 |
4050 |
| SNC683B13950□0402E |
68 |
3950 |
| SNC104B14100□0402E |
100 |
4100 |
| SNC104B14360□0402E |
100 |
4360 |
| SNC224B14200□0402E |
220 |
4200 |
| SNC334B14300□0402E |
330 |
4300 |
| SNC474B14500□0402E |
470 |
4500 |
| SNC564B14500□0402E |
560 |
4500 |
| Спецификация серии 0603 |
| Модель продукта |
Значение сопротивления 25°C (КОм) |
Значение B °C 25/50(K) |
| SNC101B12700□0603E |
0,1 |
2700 |
| SNC221B12750□0603E |
0,22 |
2750 |
| SNC331B12800□0603E |
0,33 |
2800 |
| SNC471B12850□0603E |
0,47 |
2850 |
| SNC681B12900□0603E |
0,68 |
2900 |
| SNC102B13000□0603E |
1 |
3000 |
| SNC202B13000□0603E |
2.2 |
3000 |
| SNC222B13000□0603E |
2.2 |
3000 |
| SNC222B13850□0603E |
2.2 |
3850 |
| SNC332B13200□0603E |
3.3 |
3200 |
| SNC472B13200□0603E |
4.7 |
3200 |
| SNC502B13400□0603E |
5 |
3400 |
| SNC682B13400□0603E |
6,8 |
3400 |
| SNC103B13370□0603E |
10 |
3370 |
| SNC103B13435□0603E |
10 |
3435 |
| SNC103B13900□0603E |
10 |
3900 |
| SNC153B13500□0603E |
15 |
3500 |
| SNC153B13900□0603E |
15 |
3900 |
| SNC223B13600□0603E |
22 |
3600 |
| SNC223B13900□0603E |
22 |
3900 |
| SNC333B13950□0603E |
33 |
3950 |
| SNC473B13900□0603E |
47 |
3900 |
| SNC473B14050□0603E |
47 |
4050 |
| SNC503B14050□0603E |
50 |
4050 |
| SNC683B13950□0603E |
68 |
3950 |
| SNC104B14100□0603E |
100 |
4100 |
| SNC104B14350□0603E |
100 |
4350 |
| SNC224B14200□0603E |
220 |
4200 |
| SNC334B14300□0603E |
330 |
4300 |
| SNC474B14500□0603E |
470 |
4500 |
| SNC564B14500□0603E |
560 |
4500 |
| Спецификация серии 0805 |
| Модель продукта |
Значение сопротивления 25°C (КОм) |
Значение B °C 25/50(K) |
| SNC101B12700□0805E |
0,1 |
2700 |
| SNC221B12750□0805E |
0,22 |
2750 |
| SNC331B12800□0805E |
0,33 |
2800 |
| SNC471B12850□0805E |
0,47 |
2850 |
| SNC681B12900□0805E |
0,68 |
2900 |
| SNC102B13000□0805E |
1 |
3000 |
| SNC202B13000□0805E |
2.2 |
3000 |
| SNC222B13000□0805E |
2.2 |
3000 |
| SNC332B13200□0805E |
3.3 |
3200 |
| SNC472B13400□0805E |
4.7 |
3400 |
| SNC682B13400□0805E |
6,8 |
3400 |
| SNC103B13434□0805E |
10 |
3435 |
| SNC103B13900□0805E |
10 |
3900 |
| SNC153B13500□0805E |
15 |
3500 |
| SNC153B13900□0805E |
15 |
3900 |
| SNC203B13900□0805E |
20 |
3900 |
| SNC223B13600□0805E |
22 |
3600 |
| SNC223B13900□0805E |
22 |
3900 |
| SNC333B13950□0805E |
33 |
3950 |
| SNC473B13900□0805E |
47 |
3900 |
| SNC473B14050□0805E |
47 |
4050 |
| SNC503B14050□0805E |
50 |
4050 |
| SNC683B13950□0805E |
68 |
3950 |
| SNC104B14100□0805E |
100 |
4100 |
| SNC104B14360□0805E |
100 |
4360 |
| SNC224B14200□0805E |
220 |
4200 |
| SNC334B14300□0805E |
330 |
4300 |
| SNC474B14500□0805E |
470 |
4500 |
| SNC564B14500□0805E |
560 |
4500 |
Приложение
| Смартфон/планшет |
|
| Автомобильная промышленность (xEV) |
|
| Автомобильная информационно-развлекательная система |
|
| Носимые устройства |
|
| Медицинское оборудование |
|
Технологический процесс на производстве
| Приготовление суспензии |
|
| Смешивание и измельчение |
| Кастинг ленты |
| Укладка и печать |
| Прессование/резка |
| Удаление связок/ спекание |
| Процесс нанесения покрытия на стекло |
|
| Пригар стеклянного покрытия |
| Металлизация Ag |
| Завершение завершения |
| Гальваника Ni/Sn |
| Измерение и запись на пленку |
Тест надежности
| Тестовый предмет |
Стандарты тестирования |
Методы испытаний |
Тестовый объект |
Требования к производительности |
| Сила кончика |
МЭК68-2-21 |
Ф:0402≥3Н,0603≥8Н,0805≥10Н |
СНК |
Без видимых повреждений |
| Прочность на изгиб |
МЭК68-2-21 |
высота: 1±0,1 мм |
СНК |
Без видимых повреждений
∣△Р25/ Р25∣≤3% |
| Свинцовый изгиб |
МЭК68-2-21 |
Ф:0,07<s≤0,2мм2 td=""> |
СНЭ/СНГ |
Без видимых повреждений |
| Лидирует в ралли |
МЭК68-2-21 |
F:0,3<d≤0,5 мм 0,8 мм="" 10n="" td=""><s≤0,2 мм2 td=""> |
СНЭ/СНГ
|
Без видимых повреждений |
| Падать |
МЭК68-2-32 |
Высота падения: 1±0,1 м
Время падения: 1
Поверхность падения:Цемент |
СНЦ/СНЭ/
социальные сети |
Без видимых повреждений
∣△Р25/ Р25∣≤1%
∣△Б/ Б∣≤2% |
| Свариваемость |
МЭК68-2-20 |
Температура пайки: 260±5℃
Время погружения: 3±1 с
|
СНЦ/СНЭ/
СНГ/СНС/ПН |
Площадь олова≥95% |
| Устойчивость к нагреву при пайке |
МЭК68-2-20 |
Температура пайки: 280±10℃
Время погружения: 10±1 с
|
СНЦ/СНЭ/
СНГ/СНС |
Без видимых повреждений
︱△Р25/Р25∣≤3% |
| ПН |
Без видимых повреждений
∣△Р25/ Р25∣≤10% |
| Влажная тепловая нагрузка |
МЭК68-2-2/МЭК68-2-3/ЦНС5550 |
Температура: 40±2℃
Влажность: 90~95% относительной влажности.
Время: 500±12 часов
Рабочий ток |
СНЦ/СНЭ/
СНГ/СНС |
Без видимых повреждений
∣△Р25/ Р25∣≤5%
∣△Б/ Б∣≤2% |
| Термический шок |
МЭК68-2-14 |
Температура:－40℃,＋125℃
Цикл: 100,30 мин/цикл
|
СНЦ/СНЭ/
СНГ/СНС |
Без видимых повреждений
∣△Р25/ Р25∣≤5%
∣△Б/ Б∣≤2% |
| ПН |
Без видимых повреждений
∣△Р25/ Р25∣≤20% |
| Высокотемпературная нагрузка |
МЭК68-2-2/
ЦНС5550
|
Температура: 125±2℃
Время: 1000±24 часа
Рабочий ток |
СНЦ/СНЭ |
Без видимых повреждений
∣△Р25/ Р25∣≤5%
∣△Б/ Б∣≤2% |
Температура: 165±2℃
Время: 1000±24 часа
Рабочий ток |
СНГ |
Без видимых повреждений
∣△Р25/ Р25∣≤5%
∣△Б/ Б∣≤2% |
Температура: 85±2℃/105±2℃
Время: 1000±24 часа
Рабочий ток |
социальные сети |
Без видимых повреждений
∣△Р25/ Р25∣≤5%
∣△Б/ Б∣≤2% |
Температура: 125±2℃
Время: 1000±24 часа
Рабочий ток |
ПН |
Без видимых повреждений
∣△Р25/Р25∣≤20% |
| Низкотемпературное хранение |
МЭК68-2-1 |
Температура:－40±2℃
Время: 1000±24 часа
|
СНЦ/СНЭ/
СНГ/СНС |
Без видимых повреждений
∣△Р25/ Р25∣≤2%
∣△Б/ Б∣≤2% |
| ПН |
Без видимых повреждений
∣△Р25/Р25∣≤20% |
| Сопротивление изоляции |
MIL-STD-202F-Метод 302 |
Напряжение изоляции: 1000 В постоянного тока
Время:1 мин.
|
СНЦ/СНЭ/
СНГ/СНС/ПН |
Без видимых повреждений
Сопротивление изоляции: ≥500 МОм |
| Долговечность |
UL1434 |
Температура окружающей среды: 25±2℃
Рабочий ток
Цикл:6000 |
СНЦ/СНЭ/
СНГ/СНС |
Без видимых повреждений
∣△Р25/ Р25∣≤5%
∣△Б/ Б∣≤2% |
Температура окружающей среды: 25±2℃
Номинальное напряжение, номинальный ток
Номинальная емкость: значение конденсатора 240 В переменного тока
Цикл:6000 |
ПН |
Без видимых повреждений
∣△Р25/Р25∣≤20% |
Температурные характеристики
Примеры
Клиентам, которые впервые используют термисторы NTC
ШАГ 1: Укажите необходимые условия.
①Основное строение схемы
②Опорное напряжение
③Диапазон регулирования температуры и диапазон выходного напряжения.
④Целевая температура и целевое выходное напряжение.
ШАГ 2: Составим таблицу и графики значения основных характеристик.
①Выходное напряжение (верхний и нижний предел)
②Чувствительность (мВ/℃)
③Точность измерения температуры
④Ток цепи
ШАГ 3: Мы изменим константу цепи и смоделируем
①Определите номер детали.
(1)Ｂ значение и его допуск
(2) Значение сопротивления R25 и его допуск
②Смоделировать значение сопротивления периферии фиксированного резистора и его допуск.
Мы предлагаем вам лучшую константу цепи.
Краткое содержание
Термистор NTC (чипового типа) — это датчик температуры, который меняет значение своего сопротивления при изменении окружающей температуры и применяется в электронных устройствах для определения температуры и температурной компенсации.
Термисторы NTC доступны в различных размерах (01005～0603). Кроме того, он имеет широкий диапазон значений сопротивления и значения B.
Термисторы NTC имеют узкий допуск (±1%) и высокую точность с самого начала, а значение сопротивления не сильно меняется при высоких температурах и влажных условиях. Они поддерживают высокую точность как в «исходном состоянии, так и в условиях фактического использования».
・Это может способствовать высокоточному контролю температуры в электронных устройствах.
Мы осуществляем полную поддержку наших клиентов путем моделирования проектирования и/или предоставления данных на нашем официальном сайте.
