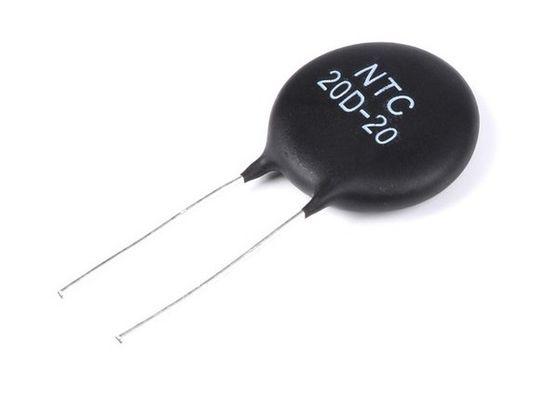

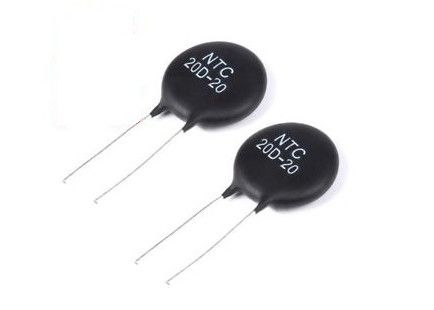

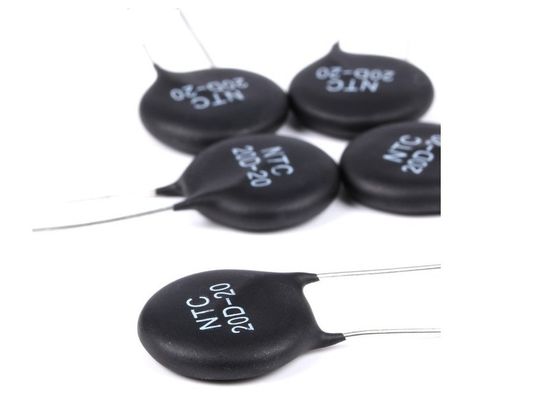

Течение ограничивая ИКЛ 20Д-20 20мм максимального токового автомата Инруш диска обломока термистора НТК 5 Амп 20Р на балласт 552 электропитания
Краткое введение
МФ72 приборы термистора серии НТК для ограничивать течение пульсации сделаны специально сформулированного материала металлической окиси керамического и в форме радиальной покрытой смолы которая способна на ограничивать высокое течение пульсации. Приложение термистора силы НТК в петле электропитания самые простые, удобно и действенные меры задержать переключател-на течении пульсации и защитить радиотехническую аппаратуру.
Основные параметры и размер
Тип |
Расклассифицированный Сопротивление |
(А) | Д | Л | Ф |
Размеры (Блок: мм) |
|
Максимальн Устойчив Государственное течение |
Дмакс | Лмин | Ф±1 | Тмакс | д | ||
5Д-5 | 5 | 1 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
10Д-5 | 10 | 0,7 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
20Д-5 | 20 | 0,5 | 6,5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
5Д-7 | 5 | 2 | 8,5 | 25 | 5 | 5 | 0,55 |
8Д-7 | 8 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
10Д-7 | 10 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
12Д-7 | 12 | 1 | 8,5 | 25 | 5 | 5 | 0,55 |
16Д-7 | 16 | 0,7 | 8,5 | 25 | 5 | 5 | 0,55 |
20Д-7 | 20 | 0,6 | 8,5 | 25 | 5 | 5 | 0,55 |
22Д-7 | 22 | 0,6 | 8,5 | 25 | 5 | 5 | 0,55 |
33Д-7 | 33 | 0,5 | 8,5 | 25 | 5 | 5 | 0,55 |
3Д-9 | 3 | 4 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
4Д-9 | 4 | 4 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
5Д-9 | 5 | 3 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
6Д-9 | 6 | 2 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
8Д-9 | 7 | 2 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
10Д-9 | 10 | 2 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
12Д-9 | 12 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
16Д-9 | 16 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
20Д-9 | 20 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
22Д-9 | 22 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
30Д-9 | 30 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
33Д-9 | 33 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
50Д-9 | 50 | 1 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
60Д-9 | 60 | 0,8 | 10,5 | 25 | 7.5/5.0 | 5,5 | 0.78/0.55 |
2.5Д-11 | 2,5 | 5 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
3Д-11 | 3 | 5 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
4Д-11 | 4 | 4 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
5Д-11 | 5 | 4 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
6Д-11 | 6 | 3 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
8Д-11 | 8 | 3 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
10Д-11 | 10 | 3 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
12Д-11 | 12 | 2 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
16Д-11 | 16 | 2 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
20Д-11 | 20 | 2 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
22Д-11 | 22 | 2 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
30Д-11 | 30 | 1,5 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
33Д-11 | 33 | 1,5 | 12,5 | 25 | 7.5/5.0 | 5,5 | 0,78 |
1.3Д-13 | 1,3 | 7 | 14,5 | 25 | 7,5 | 6 | 0,78 |
1.5Д-13 | 1,5 | 6 | 14,5 | 25 | 7,5 | 6 | 0,78 |
3Д-13 | 3 | 6 | 14,5 | 25 | 7,5 | 6 | 0,78 |
4Д-13 | 4 | 5 | 14,5 | 25 | 7,5 | 6 | 0,78 |
5Д-13 | 5 | 5 | 14,5 | 25 | 7,5 | 6 | 0,78 |
6Д-13 | 6 | 4 | 14,5 | 25 | 7,5 | 6 | 0,78 |
7Д-13 | 7 | 4 | 14,5 | 25 | 7,5 | 6 | 0,78 |
8Д-13 | 8 | 4 | 14,5 | 25 | 7,5 | 6 | 0,78 |
10Д-13 | 10 | 4 | 14,5 | 25 | 7,5 | 6 | 0,78 |
12Д-13 | 12 | 3 | 14,5 | 25 | 7,5 | 6 | 0,78 |
15Д-13 | 15 | 3 | 14,5 | 25 | 7,5 | 6 | 0,78 |
16Д-13 | 16 | 3 | 14,5 | 25 | 7,5 | 6 | 0,78 |
20Д-13 | 20 | 3 | 14,5 | 25 | 7,5 | 6 | 0,78 |
30Д-13 | 30 | 2,5 | 14,5 | 25 | 7,5 | 6 | 0,78 |
47Д-13 | 47 | 2 | 14,5 | 25 | 7,5 | 6 | 0,78 |
1.3Д-15 | 1,3 | 8 | 16,5 | 25 | 7,5 | 6 | 0,78 |
1.5Д-15 | 1,8 | 8 | 16,5 | 25 | 7,5 | 6 | 0,78 |
3Д-15 | 3 | 7 | 16,5 | 25 | 7,5 | 6 | 0,78 |
5Д-15 | 5 | 6 | 16,5 | 25 | 7,5 | 6 | 0,78 |
6Д-15 | 6 | 5 | 16,5 | 25 | 7,5 | 6 | 0,78 |
7Д-15 | 7 | 5 | 16,5 | 25 | 7,5 | 6 | 0,78 |
8Д-15 | 8 | 5 | 16,5 | 25 | 7,5 | 6 | 0,78 |
10Д-15 | 10 | 5 | 16,5 | 25 | 7,5 | 6 | 0,78 |
12Д-15 | 12 | 4 | 16,5 | 25 | 7,5 | 6 | 0,78 |
15Д-15 | 15 | 4 | 16,5 | 25 | 7,5 | 6 | 0,78 |
16Д-15 | 16 | 4 | 16,5 | 25 | 7,5 | 6 | 0,78 |
20Д-15 | 20 | 4 | 16,5 | 25 | 7,5 | 6 | 0,78 |
30Д-15 | 30 | 3 | 16,5 | 25 | 7,5 | 6 | 0,78 |
33Д-15 | 33 | 3 | 16,5 | 25 | 7,5 | 6 | 0,78 |
47Д-15 | 47 | 3 | 16,5 | 25 | 7,5 | 6 | 0,78 |
50Д-15 | 50 | 3 | 16,5 | 25 | 7,5 | 6 | 0,78 |
0.7Д-20 | 0,7 | 12 | 21,5 | 25 | 10/7.5 | 7 | 1 |
1.3Д-20 | 1,3 | 9 | 21,5 | 25 | 10/7.5 | 7 | 1 |
2.2Д-20 | 2,2 | 8 | 21,5 | 25 | 10/7.5 | 7 | 1 |
2.5Д-20 | 2,5 | 8 | 21,5 | 25 | 10/7.5 | 7 | 1 |
3Д-20 | 3 | 8 | 21,5 | 25 | 10/7.5 | 7 | 1 |
5Д-20 | 5 | 7 | 21,5 | 25 | 10/7.5 | 7 | 1 |
6Д-20 | 6 | 6 | 21,5 | 25 | 10/7.5 | 7 | 1 |
8Д-20 | 8 | 6 | 21,5 | 25 | 10/7.5 | 7 | 1 |
10Д-20 | 10 | 6 | 21,5 | 25 | 10/7.5 | 7 | 1 |
12Д-20 | 12 | 5 | 21,5 | 25 | 10/7.5 | 7 | 1 |
16Д-20 | 16 | 5 | 21,5 | 25 | 10/7.5 | 7 | 1 |
Применение термистора НТК
1. Электропитание преобразования, электропитание переключателя, сила УПС
2. Цепь электропитания, радиотехническая схема оборудований
3. Электронагреватель
4. Электронный балласт
5. Оссиллигхт, дисплей
6. Предохранение от нити шарика, электронных энергосберегающих ламп и других ламп освещения
Принцип деятельности
Когда включите электротехническое оборудование, удивительное течение пульсации возникает в моменте может быть задержано эффектно термистором силы НТК соединянным последовательно с цепями силы, которые включая емкость, подогреватель, мотор. Это течение инруш продолжает не доходя, но свое пиковое течение удивительно. Оно может даже превысить 100 раз рабочего тока в силе преобразования, силе переключателя и силе УПС. Так ограничивать куррентмеасурес пульсации должен быть принял эффектно. Когда течение приложено на термисторе НТК сразу, сопротивление НТК может уменьшить с топлением термистора НТК скоростн. Тип термистор силы НТК имеет определенное зеро поверресистансе, когда он последовательно в цепи, оно может задержать переключател-на течении пульсации эффектно. После того как он завершает функцию течения пульсации ограничиваясь, должную к текущей операции непрерывно, кандекреасе сопротивления к очень небольшому значению, свой расход энергии можно упустить, не влияет на течение нормального функционирования. Поэтому, приложение термистора силы НТК в петле электропитания наиболее эффектно и измерение мостбриеф задержать течение пульсации, защищая электротехническое оборудование от разрушения.
Заметьте, термистор НТК не смогите быть использовано параллельно в цепи в виду того что один блок будет клонить проводить все настоящее доступное почти.
Основной параметр:
Значение Р25 сопротивления зеро силы (Ω)
Максимальное стабилизированное течение и (а)
Приблизительное сопротивление в максимальном течении (Ω)
Термальные константы времени
Коэффициент энергопотерь (℃ мВ/)
℃ температурной амплитуды рабочей температуры -55~+200
Преимущества
Термисторы серии МФ72 использованы для ограничивать течение Инруш в петле электропитания каждого виды электропитания, балласта/КФЛ етк. и петли топления КРТ ТВ цвета/монитора, подогревателя, нити етк.
Термисторы серии МФ72 радиальный тип продукты покрытия смолы руководств, оно имеют характеристику небольших большей части, наивысшей мощности, сильный ограничиваться ответа инруш настоящего, быстрого, длинной жизни, высокой надежности, етк.
Уменьшена температура пока материальное последовательное (б) термисторов увеличивает и сопротивление оставать уменьшает. Выше термальная емкость, более сильны возможность ограничивать течение Инруш. Сразу пропорция к продукту термальной константы времени (т) и термальной константы диссипации (д).
Термисторы серии МФ72 имеют настолько широкую зону применения, которая главным образом использована в электропитании переключения, электропитании УПС, КФЛ, балласте, сетях электропитания, етк.
