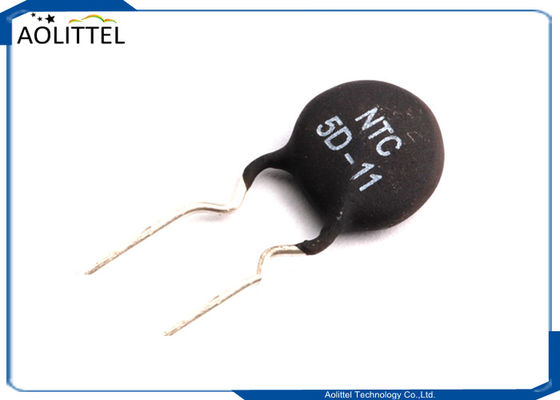

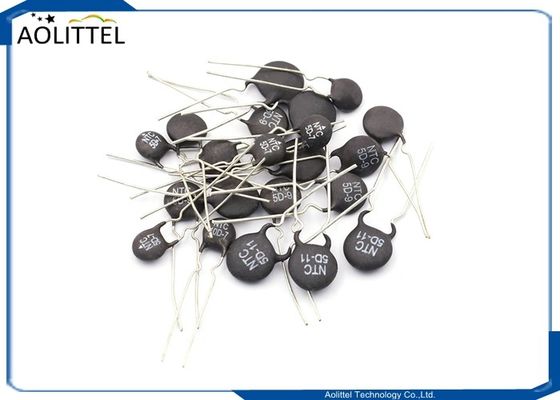

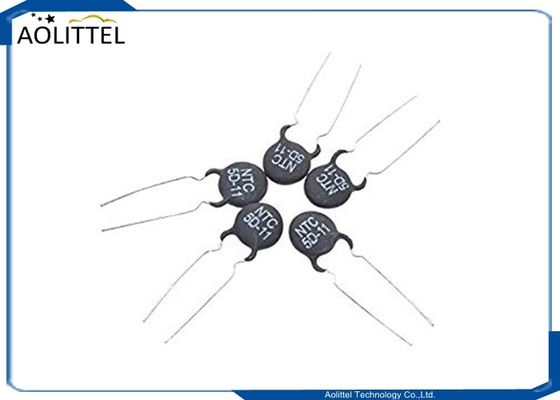

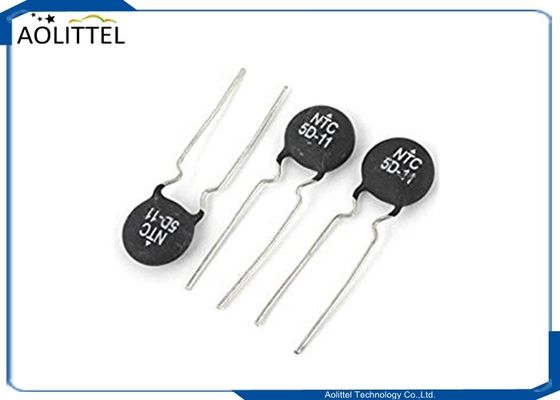

5 омов 4А через течение пульсации термистора силы НТК отверстия ограничивая дистанционирование руководства МФ72-5Д-11 7.5мм

5 Ом 4А через отверстие мощность NTC термистор перенапряжение ограничивающее ток MF72-5D-11 7.5 мм расстояние между оловами

Описание

* Термисторы NTC надежны и стабильны, с широким диапазоном управления перетоком.
* С небольшими размерами и большой мощностью они имеют сильную способность подавлять приливный ток.
* Большая материальная постоянная (значение B) с небольшим остаточным сопротивлением.
* Термоустойчивость, с широким диапазоном температуры работы.
* Используется для регулирования входящего тока двигателя, нагревателей, стабилизатора напряжения лампы, электронной энергосберегающей лампы, электронного исправляющего и других электронных установок.

Примечание: Термистор не может использоваться параллельно в цепи.

Спецификация

* Название продукта: NTC термистор
* Цвет: черный, серебряный
* Материал: керамика, металл
* Модель: 5D-11
* Сопротивление энергии: 25C: 5 Омм
* B Значение: >/=2700
* Коэффициент времени восстановления тепла: 45 с
* Константа теплового рассеяния: 13 мВт/С
* Рабочая температура: -50-200C
* Максимальный постоянный ток: 4А
* 25C изоляция Максимальное сопротивление: = 0,139 Ом
* Тип свинца: радиальное направление
* Форма ведра: информирующая
* Перекрёст: 7,5 мм
* Размер свинца (приблизительно): 0,7 x 25 мм / 0,03 x 1 дюйм (D * L)
* Размер тела (приблизительно): 11 x 4,8 мм / 0,43 x 0,19 дюйма (D * T)

Как выбрать правильный тип термистора NTC для ограничения входящего тока для емкостных приложений?

Входящий ток относится к максимальному, мгновенному входному току, приводимому при подаче энергии на электросистему.Система постоянного тока имеет входный конденсатор и входную систему переменного тока имеет входный выпрямитель и конденсатор, которые могут демонстрировать высокий входный ток, когда соответствующее оборудование включаетсяЕсли не предпринять шаги для минимизации этого впадающего тока, это может повредить энергетические устройства и сократить срок службы оборудования.Безопасный и экономически эффективный способ уменьшить всплеск тока - это использовать ограничитель всплеска тока (ограничитель всплеска), который является специальным типом термистора с отрицательным температурным коэффициентом (NTC).

Вспышной ток происходит в момент, когда переключатель питания брошен.Это происходит потому, что входный фильтр конденсатор действует как короткий и его минимальное эквивалентное серийное сопротивление (ESR) и сопротивление линии только несколько миллиомм, что может привести к высокому потоку.

Четыре фактора могут влиять на входящий ток:

1. Энергия входящего тока
2. Минимальное сопротивление, требуемое термистором NTC (при t = 0)
3. Постоянный ток
4. Температура окружающей среды

Мы представим подробности этих четырех пунктов. Сначала мы рассмотрим энергию входящего тока, который вызван входными конденсаторами, выраженным как:

(Уравнение 1)

Где:

E = энергия входящего тока
C = значение емкости (F)
VПИК= результат пикового напряжения

Минимальное сопротивление, требуемое термистором NTC, будет варьироваться от одного приложения к другому, в зависимости от напряжения линии, пикового входящего тока,и желаемое ограничение впадающего тока из-за номиналов предохранителя и выключателяКак правило, если максимально допустимый поток не известен,либо спецификации диодного моста или показания осциллоскопа вспышного тока будут диктовать минимальное сопротивление, требуемое термистором NTCОбычно приемлема одна треть наблюдаемого входящего тока от показаний осциллоскопа.

Например:

(Уравнение 2)

Где:
RМИН= Минимальное сопротивление, требуемое термистором NTC при t = 0 и температуре = 25 oC
Я...Ограничение= Желаемый предел впадающего тока
Рабочий ток должен быть равен или ниже номинального постоянного тока термистора NTC.

Максимальный постоянный ток можно найти:

(Уравнение 3)

Где:
Я...Максимум= Максимальный постоянный ток
Выходная мощность = Выходная мощность трансформатора
Эффективность = Эффективность трансформатора
Входное напряжение = Минимальное входное напряжение

В некоторых приложениях термистор NTC обходят с помощью временного реле после всплеска тока.лучше всего выбрать термистор, который может обрабатывать постоянный ток в случае отказа реле.

Температура окружающей среды будет диктовать необходимость:

• Ограничение сопротивления
• Снижение номинала постоянного тока

Номинальное сопротивление термистора NTC составляет 25 oC, поэтому для температуры окружающей среды выше 25 oC необходимо понизить номинальное сопротивление, поскольку сопротивление термистора будет ниже.Ametherm (сопротивление/время) R/T кривые будут диктовать, сколько необходимо дерейтинга.
