Характеристики Галерея Характер продукции Спросите цитату

Характеристики

Имя: Светодиодный чип-резистор

Размер: 0201~2512

Толерантность: F: ±1% j: ±5%

Показатель мощности: 1/20W~1W

Температурный диапазон: -55~+155℃

Ряд сопротивления: 1 Ом ~ 22 МОм

Выделить:

взрыватель поверхностного держателя перестановный

взрыватель поверхностного держателя термальный

Основная информация

Место происхождения: Китай

Номер модели: СИД

Оплата и доставка Условия

Упаковывая детали: Лента в вьюрке

Время доставки: 2-х недель

Условия оплаты: T / T, Western Union

Поставка способности: 100ККПКС в месяц

Галерея

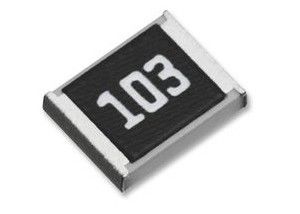

0201 0402 0603 0805 1206 резистор 1Ω~22МΩ±5% обломока СИД 1Ω~2.2МΩ ±1% СМД общецелевой 1210 1218 1812 2010 2512

Характер продукции

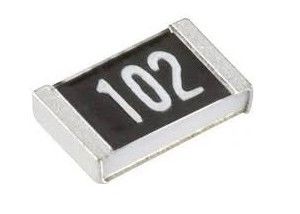

0201 0402 0603 0805 1206 резистор 1Ω~22МΩ±5% обломока СИД 1Ω~2.2МΩ ±1% СМД общецелевой 1210 1218 1812 2010 2512

Особенности

Небольшие размер и лигтвайгхт с размером выстраивают в ряд в международный стандарт
Продукты Аолиттел исполняют с экологическим требованием в соответствии с СОНИ кода нет СС-00259 для родственного в 8 вредных материалах.
Сильно стабилизированный в применении поверхностной установки автоматическ-размещения
Совместимый и с волной паяя и паять рефлов

Конфигурация

0201 0402 0603 0805 1206 резистор 1Ω~22МΩ±5% обломока СИД 1Ω~2.2МΩ ±1% СМД общецелевой 1210 1218 1812 2010 2512 0

Размеры ((блок: мм))

Размер	Л	В	Т	К	Д
0201	0,60 ±0.03	0,30 ±0.03	0,23 ±0.03	0,15 ±0.05	0,15 ±0.05
0402	1,00 ±0.10	0,50 ±0.05	0,35 ±0.05	0,20 ±0.10	0,25 ±0.10
0603	1,60 ±0.10	0,80 ±0.10	0,45 ±0.10	0,25 ±0.15	0,30 ±0.15
0805	2,00 ±0.10	1,25 ±0.10	0,50 ±0.10	0,35 ±0.20	0,30 ±0.20
1206	3,10 ±0.10	1,60 ±0.10	0,55 ±0.10	0,45 ±0.20	0,40 ±0.20
1210	3,10 ±0.10	2,50 ±0.10	0,55 ±0.10	0,45 ±0.25	0,45 ±0.25
1218	3,10 ±0.10	4,60 ±0.10	0,55 ±0.10	0,45 ±0.25	0,45 ±0.25
1812	4,60 ±0.10	3,00 ±0.10	0,55 ±0.10	0,55 ±0.25	0,50 ±0.25
2010	5,00 ±0.20	2,50 ±0.15	0,55 ±0.10	0,60 ±0.25	0,50 ±0.25
2512	6,35 ±0.20	3,10 ±0.15	0,55 ±0.10	0,60 ±0.25	0,60 ±0.25

Сила Дератинг кривая

0201 0402 0603 0805 1206 резистор 1Ω~22МΩ±5% обломока СИД 1Ω~2.2МΩ ±1% СМД общецелевой 1210 1218 1812 2010 2512 1
Для резисторов управляемых в температурах окружающей среды над 70℃, показатель мощности необходимо дератед в соответствии с кривой ниже.

Электрические оценки

Размер	0201	0402	0603	0805	1206	1210	1812	1218	2010	2512
Показатель мощности на 70℃	1/20В	1/16В	1/10В	1/8В	1/4В	1/3В	1/2В	1В	1/2В	1В
Макс РКВВ	15В	50В	50В	150В	200В	200В	200В	200В	200В	200В
Максимальное напряжение тока перегрузки	30В	100В	100В	300В	400В	400В	400В	400В	400В	400В
Прыгун<50m>	0.5А	1А	1А	1А	2А	2А	2А	2А	2А	2А
Температурная амплитуда рабочей температуры	-55~+155℃

Ряд стандартного сопротивления

0Ω	0~50мΩ
±1% (Э-96)	1Ω~2.2МΩ
±5% (Э-24)	1Ω~3.3МΩ для 0201 0402,1Ω~22МΩ для размера остатков

высчитано напряжение тока деятельности *Тхэ основало на значении сопротивления следовать формулой В=√ (П*Р) или в свой максимальный объем как показано выше.
* высчитано напряжение тока перегрузки основало на значении сопротивления следовать формулой В=2.5√ (П*Р) или в объем И максимальный как показано выше.

Паяя кривая температуры

0201 0402 0603 0805 1206 резистор 1Ω~22МΩ±5% обломока СИД 1Ω~2.2МΩ ±1% СМД общецелевой 1210 1218 1812 2010 2512 2

Методы спецификации и теста

ДЕТАЛЬ	СПЕЦИФИКАЦИЯ	МЕТОД ТЕСТА
Солдерабилиты	Над 95% из прекращения быть покрыто с припоем	Паять Рефлов 4,17 МЕТОДА 208Х/ИЭК 60115-1 ДЖИС к 5201 4,17/МИЛ-СТД-202Г: Температура ванны: (235±5)℃, время погружения: (2±0.5) паять ВОЛНЫ с: Температура ванны: (270±10)℃, время погружения: (2±0.5) с
Сопротивление к жаре припоя	Дж, Г: ± ≦ △ р (1% + 0.1Ω) ф: △Р≦± (0,5% + 0.05Ω) отсутствие механического повреждения	МЕТОД 210Ф/ИЭК 60115-1 4,18 ДЖИС к 5201 4,18/МИЛ-СТД-202Г температура ванны припоя будет (260±5)℃, время погружения будет (5±0.5) с или (10±1) с как предписано детальной спецификацией
Коэффициент температуры сопротивления: (ТКР)	(0402 & 0201): 1Ω~10Ω; >3.3М: ±400ппм/℃10Ω (исключая 10Ω) ~3.3М: ±200ппм/℃ (0603 или выше): 1Ω~10Ω; >1М: ±200ппм/℃10Ω (ексклудинг10Ω) ~1М: ±100ппм/℃	МЕТОД 304 ДЖИС К 5201 4,8/МИЛ-СТД-202Г/ИЭК 60115-1 4,8 Коэффициент температурной характеристики или температуры сопротивления не определен для значений сопротивления чем 5Р вследствие затруднения точного измерения
Перегрузка короткого периода времени	Дж, Г: ± ≦ △ р (2% + 0.1Ω) ф: ± ≦ △ р (1% + 0.05Ω)	ДЖИС к 5201 4.13/ИЭК 60115-1 4,13 напряжение тока 2.5×Ратед или Максимальн Перегрузка Напряжение тока на сек 5. сопротивление измерения после 30 минут
Влажность жизни нагрузки	Дж, Г: ± ≦ △ р (3% + 0.1Ω) Ф: ± ≦ △ р (1% + 0.05Ω)	Метод 4.24/МИЛ-СТД-202Г 106Г/ИЭК 60115-1 4,24 ДЖИС к 5201 Поддерживайте температуру резистора на 40±2℃ и РХ 90~95% с расклассифицированным приложенным напряжением тока. Задействуйте ДАЛЬШЕ на 1,5 часа и на часы 0,5 часов фор1000+48/-0. После 1~4 часов, измерьте значение сопротивления.
Нагрузите жизнь	Дж, Г: ± ≦ △ р (3% + 0.1Ω) ф: ± ≦ △ р (1% + 0.05Ω)	Метод 4.25/МИЛ-СТД-202Г 108А/ИЭК 60115-1 4,25 ДЖИС к 5201 Резисторы подвергнутся к длительному испытанию 42 дней (1000х) на температуре окружающей среды между 15℃ амд 35℃.
Цикл температуры	Дж, Г: ± ≦ △ р (1% + 0.1Ω) ф: △Р≦± (0,5% + 0.05Ω) отсутствие механического повреждения	Метод 4.19/МИЛ-СТД-202Г 107Г /IEC ДЖИС к 5201 60115-1 4,19 Повторите 5 циклов следующим образом -65℃ (30 МИН.) +25℃ (2~3 МИН.) +125℃ (30 МИН.) +25℃ (2~3 МИН.)
Сопротивление изоляции	Между прекращением и покрытием находиться над 1000МΩ	Метод 302 ДЖИС к 5201 4,6/МИЛ-СТД-202Г/ИЭК 60115-1 4,6 Напряжение тока теста: 100±15В
Сопротивление изгибу	Дж, Г: ± ≦ △ р (1% + 0.1Ω) ф: △Р≦± (0,5% + 0.05Ω) отсутствие механического повреждения	Метод 211А/ИЭК 60115-1 4,33 ДЖИС к 5201 4,33/МИЛ-СТД-202Г Изменение сопротивления после согнутый на ПКБ 90мм. Загиб: 4мм фор1206

Маркировки

0201 0402 0603 0805 1206 резистор 1Ω~22МΩ±5% обломока СИД 1Ω~2.2МΩ ±1% СМД общецелевой 1210 1218 1812 2010 2512 3
1,1 отсутствие маркировок на 0201 и 0402. Маркировки на других размерах выражены кодом 3 чисел в своем точном значении. НАПРИМЕР: 6Р8=6.8Ω; 100=10×100 =10Ω; 472=47×102 =4700Ω=4.7КΩ.

1,2
А. маркировки на размерах 0805, 1206 и выше выражены кодом 4 чисел.
НАПРИМЕР: 82Р5=82.5Ω; 1000=100×100 =100Ω; 2212=221×102 =22100Ω=22.1КΩ.
Б. маркировки на 0603 ±1% (серия ИЭК Э-96) выражены кодом 3 чисел; первые 2 числа представляют код значения и последняя прописная буква представляет множитель.
Система кодирования серии Э-96 следующим образом:

Сопротивление	Код
100	01
102	02
105	03
107	04

Код множителя

Код	А	Б	К	Д	Э	Ф	Г	С	И	З
Множитель	10⁰	10¹	10²	10³	10⁴	10⁵	10⁶	10^-1	10^-2	10^-3

НАПРИМЕР: 01И=100× 10-2=1Ω; 68А=499×100 =499Ω; 02Д=102×103 =102КΩ

значения сопротивления к.Аны допуска 1% но не включенные в серии Э-96, маркировки значения эти же как +/--5% допуск с обозначая идентификацией. НАПРИМЕР: 120=12×100 =12Ω; 475=47×105 =4.7МΩ.

д.Маркинг резистора 0 омов „0" со своим рядом значения от 0-50мΩ. Отсутствие допуска показанного на ярлыке продукта.

Количество пакета

Размер	Упаковывая К'ты
0201	10Кпкс/Рел
0402	10Кпкс/Рел
0603	5Кпкс/Рел
0805
1206
1210
1218	4Кпкс/Рел
1812
2010
2512

Условие хранения

Температура: 10~30℃

Влажность: 30%-75%

Продолжительность хранения: 1 год
