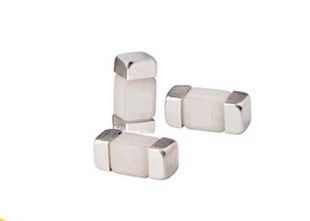

Устойчивость к нажатию CQ24LT 002 6.1x2.6mm Керамический фитиль с фиксированным временным задержкой 2A 350V 6125 Для защиты от перенапряжения светодиодного освещения
Описание
2410 SMD-безопасности с проводом в воздухе очень подходят для защиты от чрезмерного тока второго уровня.Эти устройства для установки на поверхности без свинца обеспечивают повышенную надежность и устраняют риск удаления конечного крышка, распространенного в традиционных керамических предохранителях корпусаКроме того, элемент прямой проволоки в воздухе продемонстрировал последовательные характеристики слияния и резки.Эти предохранители 2410 используют никель и олово покрытые медные окончания и имеют высокую надежность и устойчивость с сильными характеристиками подавления дуги.
Применение
• Промышленное оборудование
• LCD/PDP телевизоры
• Инвертор подсветки
• Поставщик питания
• Телекоммуникационная система
• Сетевое сотрудничество
• Игровые системы
• Белые товары
• Автомобильная промышленность
Основные особенности
Без галогена, в соответствии с RoHS и 100% без свинца
Стержни из меди или сплава меди
Корпус эпоксидного предохранителя из стекловолокна
Широкий диапазон номинального тока
Диапазон температуры работы от -55°C до 125°C
Материалы и размеры
Материал конструкции: керамика
Материал окончания: Серебро ((Ag), Никель ((Ni), Тино ((Sn)
Фюзель элемент: серебро ((Ag)
Рекомендуемая схема заземления - рефлюксная пайка
Единица: мм
L2 | L1 | W | |
1-20А | 2.95 | 1.96 | 3.15 |
Номерация частей
Система номера частей
CQ24LT 001
CQ24LT -- Серия
001 -- Код AMP (см. таблицу ниже)
ПН | Ампер Рейтинг [ В ] |
Напряжение Рейтинг (V) |
Номинальный Сопротивление Холодные Оммы |
Номинальный Сплавление Второй |
CQ24LT 001 | 1А |
350 В |
1.100 | 0.700 |
CQ24LT 1.50 | 1.5А | 0.500 | 1.570 | |
CQ24LT 002 | 2А | 0.203 | 1.800 | |
CQ24LT 2.50 | 2.5 А | 0.155 | 2.430 | |
CQ24LT 003 | 3 А | 0.045 | 3.240 | |
CQ24LT 3.15 | 3.15А | 0.039 | 3.770 | |
CQ24LT 3.50 | 3.5 А | 0.036 | 4.410 | |
CQ24LT 004 | 4А | 0.028 | 5.760 | |
CQ24LT 005 | 5А | 0.021 | 9.750 | |
CQ24LT 006 | 6А | 0.016 | 13.32 | |
CQ24LT 6.30 | 6.3А | 0.015 | 15.08 | |
CQ24LT 007 | 7А | 0.014 | 19.60 | |
CQ24LT 008 | 8А | 0.013 | 25.60 | |
CQ24LT 010 | 10А | 0.011 | 40.00 | |
CQ24LT 012 | 12А | 0.009 | 57.60 | |
CQ24LT 015 | 15А | 0.006 | 101.2 | |
CQ24LT 020 | 20А | 0.005 | 192.0 |
ПОЛОЖЕНИЯ
• Очень быстро действует при уровне 200% перегрузки
• Отличная способность выдерживать приливный ток
• Высокая надежность и устойчивость
• Сильные характеристики подавления дуги
• Медный терминал с никелевым и оловянным покрытием
Электрические характеристики
Номинальный ток | 1 В | 2 В | 3 В | 8 В | |
Минуточку. | Минуточку. | Макс. Макс. | Макс. Макс. | Макс. Макс. | |
1-20А | 4 часа | 1 секунда | 60 секунд | 3 секунды | 0.1 секунда |
Температура окружающей среды 25°C
Прерывающий рейтинг
1А ~ 20А:
100 ампер при 350 В переменном напряжении
100 ампер при 125 В переменном напряжении
100 ампер при 125 В постоянном током
300 ампер при 32 В постоянном током
Способ сварки
*Зановое сварка: 260°C, максимум 30 секунд.
* Волновая сварка: 260°C, максимум 10 секунд.
*Ручная пайка: 350°C, максимум 3 сек.
Спецификация ленты и катушки
Кассета и катушки Количество: 2500 шт/катушка
Положение | W | П | Е | F | P1 | D | D1 |
Критерий | 12.00 | 4.00 | 1.75 | 5.50 | 2.00 | 1.50 | 1.00 |
Толерантность | ±0.10 | ±0.10 | ±0.10 | ±0.05 | ±0.05 | ±0.10 | ±0.10 |
Положение | P0 | 10P0 | A0 | B0 | Нокаутом | t |
Критерий | 4.00 | 4.00 | 2.85 | 6.30 | 1.45 | 0.24 |
Толерантность | ±0.10 | 0.20 | ±0.10 | ±0.10 | ±0.10 | ±0.05 |
Спецификация экологической
Операционная температура | -55°C до +125°C |
Вибрация | MIL-STD-202G, метод 201 ((10-55 Гц, 0,06 дюйма, общая экскурсия) |
Солевой спрей | MIL-STD-202G, метод 101, условия испытания B (48 часов) |
Сопротивление изоляции | MIL-STD-202G, метод 302, условие испытания A |
Устойчивость к нагреванию сварки | MIL-STD-202G, метод 210, условия испытания B (10 сек, при 260 °C) |
Тепловой удар | MIL-STD-202G, Метод 107, Условия испытания B (от -65°C до +125°C) |
Кривая перехода температуры
Примечание:
1Уменьшение, изображенное в этой кривой, является дополнением к стандартному снижению в 25% для непрерывной работы.
Средние временные кривые тока
