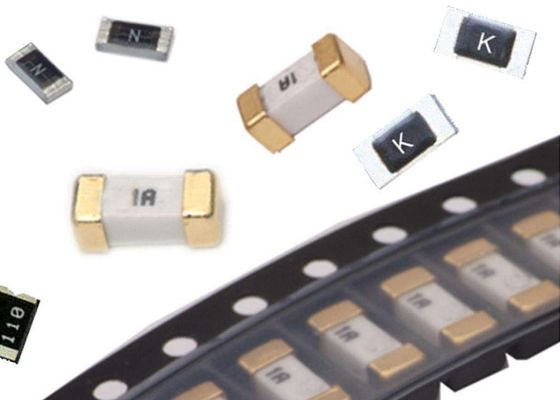

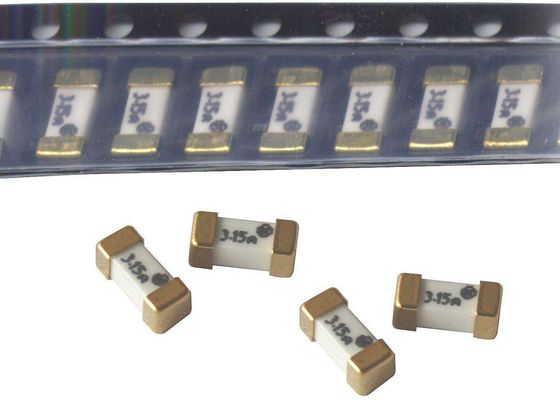

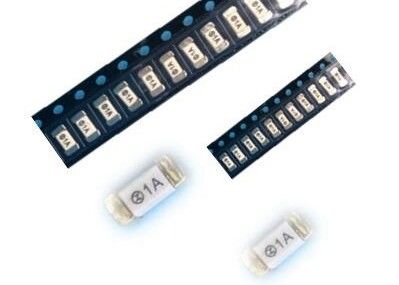

CQ24LF 001 6.1x2.6mm Быстродействующий поверхностный креп 2410 350V 1A с серебряным покрытием
Заявление
Ноутбуки / ультрабуки
Системы связи
Зарядные устройства
ЖК-телевизоры / светодиодные телевизоры
Серверы для ПК
Мониторы с ЖК-дисплеем
Преобразователи постоянного тока и постоянного тока
Инверторы постоянного тока/переменного
Основные особенности
Однократный предохранитель для защиты от перенапряжения
6125 (ЭОС 2410)
Скородействующая точность
Список UL 248-14
Соответствует требованиям RoHS* и не содержит галогенов**
Дизайн SMD для проволочного ядра
Поверхностная упаковка для автоматической сборки
Характеристики окружающей среды
Температура работы: от -55 °C до +125 °C Условия хранения Температура:.+5 °C до +35 °C Влажность воздухаСрок годности от 40 до 75%2 года с даты изготовления Уровень чувствительности к влаге.Классификация ESD (HBM) класс 6
Материалы и размеры
Материал конструкции: керамика
Материал окончания: Серебро ((Ag), Никель ((Ni), Тино ((Sn)
Фюзель элемент: серебро ((Ag)
Рекомендуемая схема заземления - рефлюксная пайка
Единица: мм
| |
L2 |
L1 |
W |
| 1-20А |
2.95 |
1.96 |
3.15 |
Номерация частей
Система номера частей
CQ24LF 001
CQ24LF -- Серия
001 -- Код AMP (см. таблицу ниже)
| ПН |
Ампер
Рейтинг
[ В ] |
Напряжение
Рейтинг
(V) |
Номинальный
Сопротивление
Холодные Оммы |
Номинальный
Сплавление
Второй |
| CQ24LF 001 |
1А |
350 В
|
1.100 |
0.500 |
| CQ24LF 1.50 |
1.5А |
0.500 |
1.130 |
| CQ24LF 002 |
2А |
0.203 |
1.200 |
| CQ24LF 2.50 |
2.5 А |
0.155 |
1.500 |
| CQ24LF 003 |
3 А |
0.045 |
1.890 |
| CQ24LF 3.15 |
3.15А |
0.039 |
2.280 |
| CQ24LF 3.50 |
3.5 А |
0.036 |
2.573 |
| CQ24LF 004 |
4А |
0.028 |
3.360 |
| CQ24LF 005 |
5А |
0.021 |
6.000 |
| CQ24LF 006 |
6А |
0.016 |
7.920 |
| CQ24LF 6.30 |
6.3А |
0.015 |
9.128 |
| CQ24LF 007 |
7А |
0.014 |
12.25 |
| CQ24LF 008 |
8А |
0.013 |
16.00 |
| CQ24LF 010 |
10А |
0.011 |
25.00 |
| CQ24LF 012 |
12А |
0.009 |
36.00 |
| CQ24LF 015 |
15А |
0.006 |
67.50 |
| CQ24LF 020 |
20А |
0.005 |
132.0 |
Электрические характеристики
| Номинальный ток |
1 В |
2 В |
| Минуточку. |
Макс. Макс. |
| 1-20А |
4 часа |
5 секунд |
Температура окружающей среды 25°C
Прерывающий рейтинг
1А ~ 20А:
100 ампер при 350 В переменном напряжении
100 ампер при 125 В переменном напряжении
100 ампер при 125 В постоянном током
300 ампер при 32 В постоянном током
Способ сварки
*Зановое сварка: 260°C, максимум 30 секунд.
* Волновая сварка: 260°C, максимум 10 секунд.
*Ручная пайка: 350°C, максимум 3 сек.
Спецификация ленты и катушки
Кассета и катушки Количество: 2500 шт/катушка
| Положение |
W |
П |
Е |
F |
P1 |
D |
D1 |
| Критерий |
12.00 |
4.00 |
1.75 |
5.50 |
2.00 |
1.50 |
1.00 |
| Толерантность |
±0.10 |
±0.10 |
±0.10 |
±0.05 |
±0.05 |
±0.10 |
±0.10 |
| Положение |
P0 |
10P0 |
A0 |
B0 |
Нокаутом |
t |
| Критерий |
4.00 |
4.00 |
2.85 |
6.30 |
1.45 |
0.24 |
| Толерантность |
±0.10 |
0.20 |
±0.10 |
±0.10 |
±0.10 |
±0.05 |
Примечание:
1Уменьшение, изображенное в этой кривой, является дополнением к стандартному снижению в 25% для непрерывной работы.
