Противоперебои без свинца 0204 0207 0309 SMD Сплавные проволочные раны MELF Углеродные металлические пленочные резисторы 0.125W 0.25W 0.5W 1W 2W

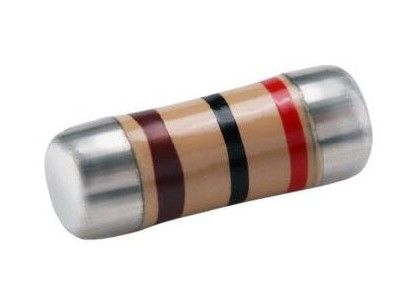

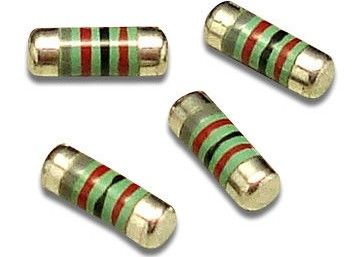

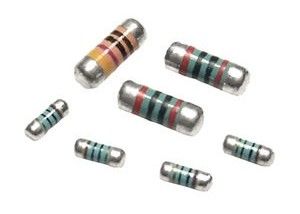

Металлические электродные безсвинцовые резисторы (MELF) имеют круглую или цилиндрическую форму.Терминалы на резисторах MELF являются силовыми стальными крышками с Sn-пластированным окончаниемЧасти также доступны в значении нулевого Ома. Размеры наземных моделей для резисторов MELF такие же, как и для резисторов с микросхемами SMD.
Примечания
* MELF - это сокращение от Metal Electrode Leadless Face.
* 90/10 сварные крышки.
* Подходит для рефлюма и волновой сварки.
* Соответствует или превышает EIAJ 8009, EIA PDP 100.
* Сильные стальные колпачки покрыты оловянным покрытием.
* Тип ленты - пластик.
Заявка подана
Настоящий стандарт применяется к электрическим источникам света, переключающим источникам питания, зарядным устройствам, коммуникационному оборудованию, медицинскому электронному оборудованию, испытательному и измерительному оборудованию, автомобилям.
Замена подключаемых резисторов в электронном оборудовании, таком как электроника, промышленная продукция и бытовая техника.
Особенности
1) Использовать негорячие / эпоксидные смоловые покрытия с характеристиками безопасности негорячей и изоляционной;
2) Миниатюризация для размещения высокой плотности;
3) Удовлетворять требованиям безсвинцовых (Pb) и свинцосодержащих процессов сварки;
4) Может использоваться в системах сборки с автоматической поверхностной установкой (SMD).
5)Структура с поддержкой SMD
6)Огнестойкое многослойное покрытие, эквивалентное UL 94 V-0
7)Огнестойкость эквивалентна испытанию UL 1412 на перегрузку
8) Улучшенное место сварки надежное против прилива
9)Продукты отвечают требованиям RoHS и не содержат веществ, вызывающих особую озабоченность, определенных Европейским агентством по химическим веществам.
10) Спецификации согласно IEC 60115-1, 60115-4
Размерный рисунок
| Размер |
Размер ((мм) |
| Л |
D1 |
Д2 Макс. |
| 0204 |
3.5±0.2 |
1.1±0.1 |
10,4±0.2 |
| 0207 |
50,9±0.2 |
10,7±0.1 |
2.1±0.2 |
| 0309 |
Одноклассники 8,5±0.2
Двойная крышка 8,7±0.2
|
2.5±0.1 |
Одноклассники 3,1±0.2
Двойная крышка 3,0±0.2
|
Материальная информация
| Код |
Имя |
Материал |
| 1 |
Покрытие |
Негорячее / эпоксидное покрытие смолой |
| 2 |
Цветное кольцо |
Огнеупорное покрытие |
| 3 |
Режущая проволока |
- Я... |
| 4 |
Фюзель элемент |
Сплавная проволока |
| 5 |
Магнитная стойка |
Алюминиевый керамический корпус / резистивная пленка |
| 6 |
Кап. |
Капсула из железа |
Номерация частей
KNPM: Наименование серии
1: номинальная мощность - 0,125 Вт,00,25 Вт,0.5W, 1W, 2W.
100: Значение сопротивления -- E24 нормальное сопротивление
J: толерантность сопротивления -- F=±1%, G=±2%, J=±5%
S: Код размера -- Это нормальный размер без кода; S- маленький размер; X-Ультра-малый размер.
Электрические характеристики
| Размер Тип |
Диапазон мощности ((70C) |
Температурный диапазон °C |
Изоляционное напряжение V |
Диапазон сопротивления ((Ω) |
| ±1%, ±2%, ±5% |
| 0204 |
0.125 Вт
0.25WS
0.5W-X
|
-55 ₹ 155 |
200 |
МФМ 0,1 ∼ 2,2 М
CFM 1 ¢10M
MOFM 1 ¢ 10K
|
| 0207 |
0.25 Вт
0.5W-S
1W-X
|
-55 ₹ 155 |
250 |
KNPM 0,22 ‰ 100
MFM 0,1 ‰ 10M
CFM 1 ¢10M
MOFM 1 ¢ 10K
|
| 0309 |
0. 5W
1W-S
2W-X
|
-55 ₹ 155 |
350 |
KNPM 0,22 ‰ 300
MFM 0,1 ‰ 10M
CFM 1 ¢10M
MOFM 1 ¢ 10K
|
Общие данные
| Толерантность номинального сопротивления |
± 5% |
| Категория климата |
55/155/21 |
| Низкое давление воздуха |
8.5кПа |
| Уровень стабильности |
5% |
| Изменение сопротивления |
Предельное значение |
| Долгосрочное испытание |
± ((5%R+0,1Ω) |
| Краткосрочное испытание |
± (1% R + 0,05 Ω) |
| Номинальный ток |
I2 ((A) = P ((W) / R ((Ω) |
Размер ленты
| Размер |
φA
(мм)
|
φB
(мм)
|
φC
(мм)
|
W |
T |
Количество единиц |
| 0204 |
179±2 |
60±2 |
13±0.5 |
9±1 |
12±0.5 |
3000 |
| 0207 |
179/330±2 |
90±2 |
13±0.5 |
10±1 |
14.5±1 |
2000/5000 |
| 0309 |
330±2 |
90±2 |
13±0.5 |
16±1 |
19.5±1 |
2500 |
Размер бумаги
| Размер |
Размер ((мм) |
| А. |
В. |
W |
Е |
F |
| 0204 |
10,6±0.2 |
30,8±0.2 |
8.0±0.2 |
1.75±0.1 |
5.25±0.1 |
| 0207 |
20,4±0.2 |
6.0±0.2 |
12.0±0.2 |
1.75±0.1 |
7.25±0.1 |
| 0309 |
30,6±0.2 |
80,9±0.2 |
16.0±0.2 |
1.75±0.1 |
9.25±0.1 |
| |
P0 |
P1 |
P2 |
D0 |
T |
| 0204 |
4.0±0.1 |
4.0±0.1 |
2.0±0.1 |
1.5±0.1 |
1.65±0.1 |
| 0207 |
4.0±0.1 |
4.0±0.1 |
2.0±0.1 |
1.5±0.1 |
2.5±0.1 |
| 0309 |
4.0±0.1 |
8.0±0.1 |
2.0±0.1 |
1.5±0.1 |
3.5±0.1 |
Цветовая маркировка
| Цвет |
Первая цифра |
Вторая цифра |
Третья цифра |
Малутиплиер |
Толерантность |
| Черный |
0 |
0 |
0 |
100 |
- |
| Коричневый |
1 |
1 |
1 |
101 |
± 1 |
| Красный |
2 |
2 |
2 |
102 |
±2 |
| Оранжевый |
3 |
3 |
3 |
103 |
- |
| Желтый |
4 |
4 |
4 |
104 |
- |
| Зеленый |
5 |
5 |
5 |
105 |
±0.5 |
| Синий |
6 |
6 |
6 |
106 |
±0.25 |
| Виолетка |
7 |
7 |
7 |
107 |
±0.1 |
| Серый |
8 |
8 |
8 |
108 |
- |
| Белый |
9 |
9 |
9 |
109 |
- |
| Золото |
- |
- |
- |
10-1 |
± 5 |
| Сливер |
- |
- |
- |
10-2 |
± 10 |
| Простые |
- |
- |
- |
- |
- |
Испытание надежности
| Характеристики |
Условия испытания |
Ограничения |
| Недолгое перегрузка |
IEC 60115-1 4.13 5 секунд 2,5x номинальное напряжение (не более максимального напряжения перегрузки) |
± 2% |
| Жизнь в условиях влажности |
IEC 60115-1 4.24 56 дней номинальная нагрузка (не более максимального рабочего напряжения) при (40±2) °C и (93±3)% относительной влажности |
|
| Продолжительность работы 1000 часов |
IEC 60115-1 4.25.1 Номинальная нагрузка (не более максимального рабочего напряжения) при 1,5 часах включения, 0,5 часах выключения при (70±2) °C |
± 5% |
| Устойчивость к нагреванию при сварке |
IEC 60115-1 4.18.2 Погрузить резистор в ванну для сварки, измеренную (260±5) °C и удерживать в течение 10±1 секунды |
± 1% |
| Сплавляемость |
IEC 60115-1 4.17.2 Площадь сварки покрыта после (230±3)°C/(2±0.2) секунд с применением потока |
95% минимум. |
| Вибрация |
IEC 60115 4.22 Шесть часов в каждом параллельном и осевом направлении с простым гармоническим движением амплитудой 0,75 мм и от 10 до 500 Гц. |
± 1% |
| Термостойкость |
IEC 60115-1 4.25.3 1000 часов при 200°C без нагрузки |
± 1% |
| Тепловой удар |
IEC 60115-1 4.19 -55°C 30 минут, +155°C 30 минут, 5 циклов |
± 3% |
| Испытание перенапряжения |
Напряжение = 12000PR DC P - номинальная мощность, R - значение сопротивления, напряжение не больше, чем указано справа. |
± 5% |
