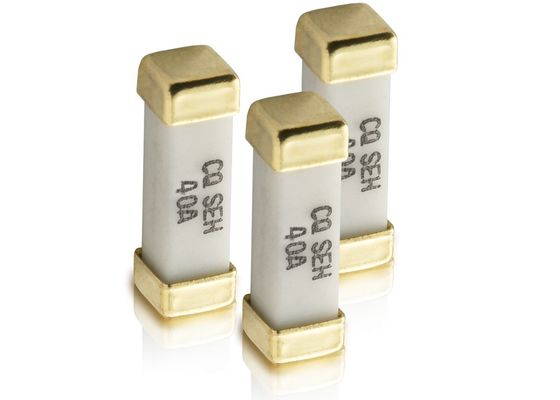

12.3x4.45x4.45мм Серия SEH Золотовалочные латунные крышки SMD Фиузы 60В 40А Квадратная керамика для питания системы хранения
Физическая спецификация
Материал
Корпус: керамический
Окончание: позолоченные латунные крышки
Опаковка
1Лента и катушка: 24 мм.
2Спецификация упаковки: EIA RS-481-2
3Количество: 1500 штук на катушку.
Применение
Мощность системы хранения
Система охлаждающего вентилятора
Система управления аккумуляторами (BMS)
Мощность сервера
Утверждение:Признанный компонент для Канады и США 40A
Прерывание: 40A: 600 ампер при 60В постоянного тока
Электрические характеристики
| Номинальный ток |
1 В |
2 В |
| Минуточку. |
Макс. Макс. |
| 40А |
4 часа |
60 секунд |
Спецификация экологической
| Операционная температура |
-55°C до +125°C |
| Вибрация |
MIL-STD-202G, метод 201 ((10-55 Гц, 0,06 дюйма, общая экскурсия) |
| Солевой спрей |
MIL-STD-202G, метод 101, условия испытания B (48 часов) |
| Сопротивление изоляции |
MIL-STD-202G, метод 302, условие испытания A |
| Устойчивость к нагреванию сварки |
MIL-STD-202G, метод 210, условия испытания B (10 сек, при 260 °C) |
| Тепловой удар |
MIL-STD-202G, Метод 107, Условия испытания B (от -65°C до +125°C) |
Механические размеры ((мм)
Номерация частей
| ПН |
Ампер
Рейтинг
[ В ]
|
Напряжение
Рейтинг
(V)
|
Номинальный
Сопротивление
Холодные Оммы |
Номинальный
Сплав I2t
A2 сек. |
| SEH 040 |
40А |
60 В |
0.0014 |
570.00 |
Крест
| Аолителл |
BUSSMANN |
Маленький Фузус |
БЕЛФУЗ |
AEM |
| SEF |
6125FA |
451/453 |
SSQ |
AF2 2410 |
| SET |
6125TD |
452/454 |
SST |
- Я не знаю. |
Объяснение электрических характеристик
Способность предохранителей для переноса тока испытывается при температуре 25°C и будет зависеть от изменения температуры окружающей среды.срок службы предохранителя будет сокращен.Напротив, работа при более низкой температуре продлит срок службы предохранителя.
1)НОРМАЛЬНЫЕ НОКУТНЫЕ ОБСТАНОВЕНИЯ
Зажигалки типа UL:
Максимальное отключение тока от предохранителя ((В) =
Текущий RMS/ ((temp.factor) x UL margin ((0,75 фиксированный)
Зажигалки типа IEC:
Максимальное отключение тока от предохранителя ((In)
= измеренный rms ток/ ((temp.factorx IEC margin ((0,9 фиксированный))
2)СПУТНОСТЬ отрыва
Если предохранитель будет безопасно прерван при максимальном токе и максимальном номинальном напряжении (включите меньшее, чем максимальное номинальное), то внешний вид предохранителя не изменится.
3)РЕМЕНИРОВАНИЕ напряжения
Использование превышает номинальное напряжение предохранителя в схеме уменьшит способность предохранителя для очистки перегрузки текущего безопасно.Например,Фьюзель с номинальным напряжением 250 В может использоваться в схемах менее 250 В.
4)Ампер КВАРТНЫЕ СЕКОНДЫ, I2t
Ii - это величина тепловой энергии, вырабатываемой в цепи во время очистки предохранителя. Она может быть выражена как "плавление I2t "аркинг" или их сумма как "чистка"."I" означает эффективный пропускный ток ((RMS),что в квадрате, и "t" означает время плавления ((секунды).
