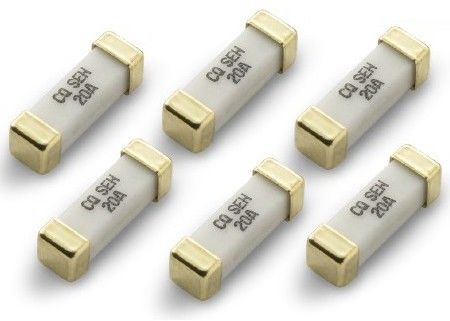

UL одобренный 1032 квадратная керамическая позолоченная поверхность монтаж предохранителя SEH 500mA-30A 125V 300V 10,1x3,1x3,1 мм
Общий
• Установка на поверхности высокоточного предохранителя
• Доступны в номиналах от 20 до 60 ампер
• Высокое номинальное напряжение до 100VDC
• 1032кв. формы поверхности
• диапазон температуры работы от -55°C до 125°C
• Улучшенная термостойкость
• Соответствует требованиям RoHS и не содержит галогенов
• Разрешение признанный компонент для Канады и США 0.5A ~ 30A
Применение
• мощность системы хранения
• Система охлаждающего вентилятора для сервера ПК
• Модуль регулировщика напряжения
• Электроснабжение базовой станции
• Модуль регулировщика напряжения для сервера ПК
• Высококачественные серверы / Blade computing
• Система управления батареей
Электрические характеристики
| Номинальный ток |
1 В |
2 В |
2.5 В |
| Минуточку. |
Макс. Макс. |
Минуточку. |
Макс. Макс. |
| 0.5-2А |
4 часа |
- |
1 секунда |
120 секунд |
| 20-30А |
4 часа |
60 секунд |
- |
- |
Прерывающий рейтинг
0.5A ~ 2A: 60 ампер при 300 В переменной напряженности
100 ампер при 80 В постоянного тока
20А: 100 ампер при 125В переменного тока
300 ампер при 100 В постоянном
25A ~ 30A: 100 ампер при 125V AC
100 ампер при 100 В постоянном током
Спецификация экологической
Операционная температура: от -55°C до +125°C
Вибрация:MIL-STD-202G, метод 201 ((10-55 Гц, 0,06 дюйма, общая экскурсия)
Солевой спрей:MIL-STD-202G, метод 101, условия испытания B (48 часов)
Устойчивость к изоляции:MIL-STD-202G, метод 302, условия испытания A
Сопротивление нагреву сварки:MIL-STD-202G, метод 210, условие испытания B (10 секунд при 260 °C)
Тепловой шок:MIL-STD-202G, метод 107, условия испытания B (от -65°C до +125°C)
Информация о заказе
| П/Н |
Ампер
Рейтинг
[ В ] |
Напряжение
Рейтинг
(V) |
Номинальный
Сопротивление
Холодные Оммы |
Номинальный
Сплав I2t
A2 сек. |
| СЭХ.500 |
500 мА |
300 В |
- |
- |
| SEH 1.25 |
1.25А |
- |
- |
| SEH 002 |
2А |
- |
- |
| SEH 020 |
20А |
125 В |
0.0033 |
18.000 |
| SEH 025 |
25А |
0.0022 |
45.000 |
| SEH 030 |
30А |
0.0016 |
101.00 |
Механические размеры ((мм)
Физическая спецификация
Материал
Корпус: керамический
Окончание: позолоченные латунные крышки
Опаковка
1Лента и катушка: 24 мм.
2Спецификация упаковки: EIA RS-481-2
3Количество: 2500 штук на катушку.
Стандартная испытательная доска
Эпоксидное стекло на двойной стороне; Толщина доски: 1,6 мм; Толщина слоя меди: ≥ 100 мкм; Ширина следа меди: одна сторона 15 мм и другая сторона 33 мм
