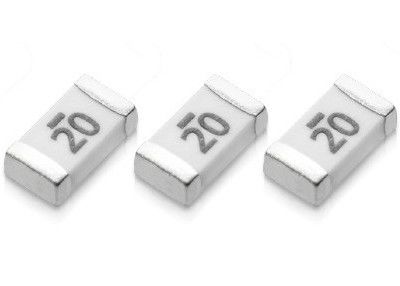

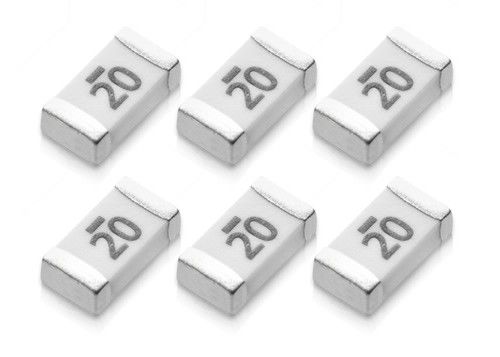

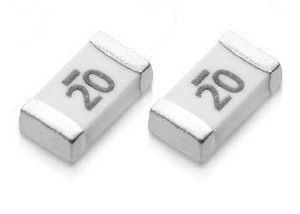

Тип 3216 отставания по времени прибора держателя большого тока взрыватель 3.1×1.6мм 24В 63В 10А-30А КК12ЛИ поверхностного керамический

CQ12LI Тип 3216 Устройство высокого тока для установки на поверхности Time-Lag Керамический предохранитель 3.1×1.6 мм 24В 63В 10А-30А

Признание одобренияКомпонент для Канады и США 10A ~ 30A

Прерывающий рейтинг

10A ~ 25A: 100 ампер при 63V AC/DC
250 ампер при 24 Вт переменного тока/ постоянного тока
35A: 100 ампер при 24 Вт переменного тока/ постоянного тока

Применение

Оборудование модуля регулировщика напряжения (VRM),

Конвертер DC-DC,

Аккумуляторная батарея

Электрические характеристики

Размер

Номерация частей

1Измеряется при ≤ 10% номинального тока и 25oC.
2...плавление I2t на 1000% от номинального тока.
3Сертифицированный (cRUus) и индивидуальный до 125 В
4Очень рекомендуется тестирование приложения.

Особенности

а. высокое напряжение и высокий номинальный ток
b. Высокая проникновение и высокая способность к разрыву
c. Быстрый дуговой огонь погашен
d. Материал, свободный от свинца и галогенов
e. Хорошая устойчивость к взрывам
f. Точное время слияния и отрезание
g. Подходит для номинального тока 1A ~ 20A

Спецификация экологической

Операционная температура от -55°C до +125°C

Вибрация MIL-STD-202G, метод 201 ((10-55 Гц, 0,06 дюйма, общая экскурсия)

Солевой спрей MIL-STD-202G, метод 101, условия испытания B (48 часов)

Устойчивость к изоляции MIL-STD-202G, метод 302, условия испытания A

Сопротивление нагреву сварки MIL-STD-202G, метод 210, условие испытания B (10 секунд при 260 °C)

Тепловой шок MIL-STD-202G, метод 107, условия испытания B (от -65°C до +125°C)

Физическая спецификация

Материальное строительство

Материал кузова: керамика

Материал окончания: Серебро ((Ag), Никель ((Ni), Тино ((Sn)

Фюзель элемент: серебро ((Ag)

Опаковка

1. Лента и катушка: 8 мм лента

2Спецификация упаковки: Стандарт EIA 481-D

3Количество: 4000 штук на катушку.

Руководство по выбору предохранителя

Зажигалка должна нести нормальный ток нагрузки цепи
Однако, когда перенапряжение
Если это произойдет, предохранитель должен прервать перенапряжение, ограничить энергию.
Пропустить через, и выдержать напряжение через предохранитель во время
Для правильного выбора предохранителя необходимо:
рассматривается:
(1)Нормальный рабочий ток ((Назначенный ток предохранителя
обычно снижается на 25% для работы на 25% для предотвращения помех
Например, предохранитель с номинальным током 10А не
обычно рекомендуется для работы при температуре более 7,5 А в
Снижение 25%.)
(2) Перегрузочный ток и время плавления предохранителя.
(3) Напряжение применения ((AC или DC напряжение).
(4) Входящие токи, волновые токи, импульсы, пусковые токи
характеристики.
(5) Температура окружающей среды.
(6) Требуется соответствующее агентство по стандартизации, например UL, CSA,
TUV,VDE,PSE и IEC....
Учитывания: снижение стоимости установки,легкость снятия,
(7) тип монтажа/фактор формы и т.д.
