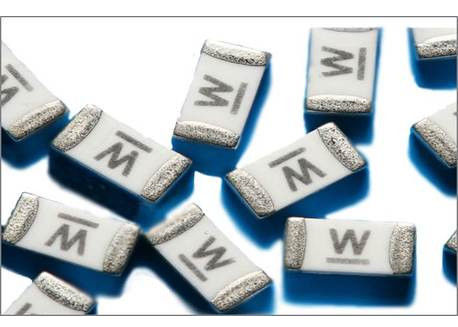

3216 SMD Керамический медленный удар высокий всплеск микросхемы фигуры CQ12LH 3.1x1.6 мм 1-20A 63V 24V Для входного порта питания
Одобрение признанный компонент для Канады и США 1A ~ 20A
Прерывающий рейтинг
1A ~ 8A: 100 ампер при 63 В постоянном напряжении
10A ~ 20A: 150 ампер при 24V DC
Применение
• сотовые телефоны
• Батарейные пакеты
•Цифровые камеры
• DVD-плееры
•Жесткие диски
Электрические характеристики
| Номинальный ток |
1 В |
2 В |
3 В |
8 В |
| МИН |
МИН |
Макс. |
Максимум |
максимум |
| 1A ~ 2A |
4 часа. |
1 SEC |
120 SEC |
3 SEC |
00,05 секунды |
Размер
Номерация частей
| Тип продукции |
Печать |
(А) |
(V) |
устойчивость к холоду |
максимальное падение напряжения |
Значение I2T |
Способность к разрыву |
Вес ((один продукт) |
| CQ12LH 001 |

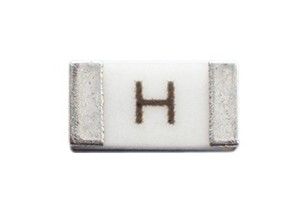

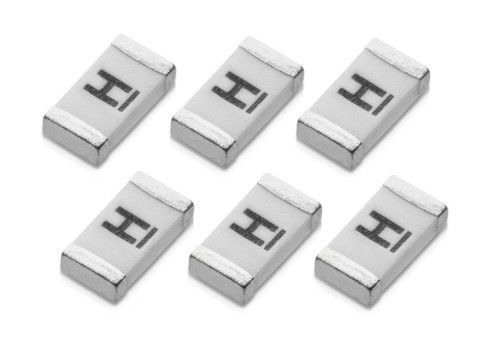

H |
1А |
63В |
0.23 |
0 |
0.17 |
100 ампер при 63 В постоянном током |
0.0152 |
| CQ12LH 002 |
N |
2А |
63В |
0.075 |
0 |
0.72 |
100 ампер при 63 В постоянном током |
0.0152 |
| CQ12LH 003 |
П |
3А |
63В |
0.032 |
0 |
1.35 |
100 ампер при 63 В постоянном током |
0.0152 |
| CQ12LH 004 |

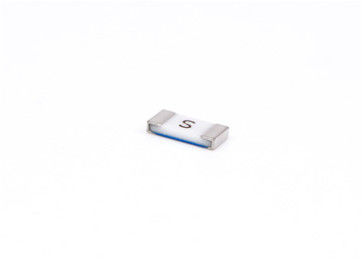

S |
4А |
63В |
0.018 |
0 |
2.24 |
100 ампер при 63 В постоянном током |
0.0152 |
| CQ12LH 005 |
T |
5А |
63В |
0.013 |
0 |
3 |
100 ампер при 63 В постоянном током |
0.0152 |
| CQ12LH 006 |
У |
6А |
63В |
0.009 |
0 |
4.68 |
100 ампер при 63 В постоянном током |
0.0152 |
| CQ12LH 007 |
V |
7А |
63В |
0.008 |
0 |
6.37 |
100 ампер при 63 В постоянном током |
0.0152 |
| CQ12LH 008 |
W |
8А |
63В |
0.007 |
0 |
8.32 |
100 ампер при 63 В постоянном током |
0.0152 |
| CQ12LH 010 |
10 |
10А |
24 В |
0.006 |
0 |
12 |
150 ампер при 24 В постоянном напряжении |
0.0152 |
| CQ12LH 012 |
12 |
12А |
24 В |
0.005 |
0 |
17.28 |
150 ампер при 24 В постоянном напряжении |
0.0152 |
| CQ12LH 015 |
15 |
15А |
24 В |
0.003 |
0 |
29.25 |
150 ампер при 24 В постоянном напряжении |
0.0152 |
| CQ12LH 020 |
20 |
20А |
24 В |
0.002 |
0 |
52 |
150 ампер при 24 В постоянном напряжении |
0.0152 |
| CQ12LH 1.50 |
К |
1.5А |
63В |
0.125 |
0 |
0.394 |
100 ампер при 63 В постоянном током |
0.0152 |
| CQ12LH 2.50 |
О |
2.5А |
63В |
0.05 |
0 |
0.938 |
100 ампер при 63 В постоянном током |
0.0152 |
| CQ12LH 3.50 |
R |
3.5А |
63В |
0.027 |
0 |
1.838 |
100 ампер при 63 В постоянном током |
0.0152 |
1.измеряется при температуре ≤ 10% номинального тока и 25°C.
2- Сплавление I2t при 1000% от номинального тока.
3Сертифицированный (cRUus) и индивидуальный до 125 В
Особенности
а. высокое напряжение и высокий номинальный ток
b. Высокая проникновение и высокая способность к разрыву
c. Быстрый дуговой огонь погашен
d. Материал, свободный от свинца и галогенов
e. Хорошая устойчивость к взрывам
f. Точное время слияния и отрезание
g. Подходит для номинального тока 1A ~ 20A
Спецификация экологической
Операционная температура от -55°C до +125°C
Вибрация MIL-STD-202G, метод 201 ((10-55 Гц, 0,06 дюйма, общая экскурсия)
Солевой спрей MIL-STD-202G, метод 101, условие испытания B (48 часов)
Устойчивость к изоляции MIL-STD-202G, метод 302, условия испытания A
Сопротивление нагреву сварки MIL-STD-202G, метод 210, условие испытания B (10 секунд при 260 °C)
Тепловой шок MIL-STD-202G, метод 107, условия испытания B (от -65°C до +125°C)
Физическая спецификация
Материальное строительство
Материал кузова: керамика
Материал окончания: Серебро ((Ag), Никель ((Ni), Тино ((Sn)
Фюзель элемент: серебро ((Ag)
Опаковка
1. Лента и катушка: 8 мм лента
2Спецификация упаковки: Стандарт EIA 481-D
3Количество: 4000 штук на катушку.
Тип предохранителя
Существует четыре основных типа предохранителей:
(1) Спустя некоторое время
(2)Смелые предохранители с двойным элементом
(3)Быстрые предохранители
(4)Очень быстродействующие предохранители
Защитные устройства с медленным дуновением идеально подходят для цепей с преходящим приливом или нагнетанием.
Включают:моторы,трансформаторы, лампы накаливания и емкостные нагрузки. Быстродействующие предохранители быстро реагируют и используются в схемах без преходящих входящих токов.Очень быстродействующие предохранители часто соединены серебромПоскольку предохранители должны иметь способность ограничивать ток, эти предохранители обычно используются для защиты полупроводниковых цепей.
