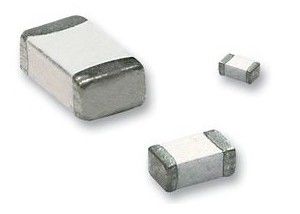

1.6x0.8x0.8mm CQ06LF Тип керамический картридж чип фитиль 0603 3 ампер 32Vdc быстродействующий
Описание
Керамический фиут является новым инновационным продуктом с структурой полости, что элемент и полость были похоронены в керамическом корпусе.
Специальная конструкция элемента имеет отличную толерантность к впадающим токам и хорошие характеристики слияния.
Керамический фитиль Chip разработан в размерах 1206 и 0603, и имеет характеристики слияния очень быстродействующих и с задержкой времени.
Для номинального тока до 20 А и напряжения до 125 В он может обеспечить различные комбинации для клиентов.
Продукт разработан по экологически чистой концепции, которая не только соответствует требованиям RoHS,
но также с одобрением UL безопасности и несколько стран патентов, включая Тайвань, Китай, Японию, Германию и Америку.
Он подходит для всех типов потребительской электроники.
Характеристики
Наименование высокого напряжения и высокого тока
Высокая проникновение и высокая способность к разрыву
Быстрая дуга погашена
Материал, свободный от свинца и галогена
Боги взрывоустойчивы.
Точное время слияния и разграничение завершено
Подходит для номинального тока от 1а до 8а
Одобрение UL Recognized 1A~8A
Перерыв номинальной мощности 35 ампер при 63 В постоянном напряжении / 60 ампер при 32 В постоянном
Метод сварки * Сварка с обратным потоком: 260°C, максимум 30 сек. * Сварка волнами: 260°C, максимум 10 сек. * Сварка вручную: 350°C, максимум 3 сек.

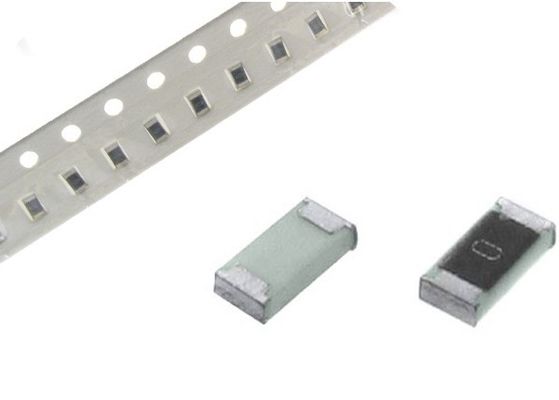

Лента и катушка Количество: 4000 штук на катушку
Размер
Спецификация
| Тип продукции |
Печать |
(А) |
(V) |
устойчивость к холоду |
максимальное падение напряжения |
Значение I2T |
Способность к разрыву |
Вес ((один продукт) |
| CQ06LF 001 |
H |
1А |
32 В |
0.3 |
0 |
0.041 |
35 ампер при 63 В постоянном током
60 ампер при 32 В постоянном напряжении |
0.0152 |
| CQ06LF 002 |
N |
2А |
32 В |
0.066 |
0 |
0.098 |
35 ампер при 63 В постоянном током
60 ампер при 32 В постоянном напряжении |
0.0152 |
| CQ06LF 003 |
П |
3А |
32 В |
0.027 |
0 |
0.187 |
35 ампер при 63 В постоянном током
60 ампер при 32 В постоянном напряжении |
0.0152 |
| CQ06LF 004 |
S |
4А |
32 В |
0.018 |
0 |
0.331 |
35 ампер при 63 В постоянном током
60 ампер при 32 В постоянном напряжении |
0.0152 |
| CQ06LF 005 |
T |
5А |
32 В |
0.012 |
0 |
0.57 |
35 ампер при 63 В постоянном током
60 ампер при 32 В постоянном напряжении |
0.0152 |
| CQ06LF 006 |
У |
6А |
32 В |
0.009 |
0 |
0.752 |
35 ампер при 63 В постоянном током
60 ампер при 32 В постоянном напряжении |
0.0152 |
| CQ06LF 007 |
V |
7А |
32 В |
0.008 |
0 |
1.078 |
35 ампер при 63 В постоянном током
60 ампер при 32 В постоянном напряжении |
0.0152 |
| CQ06LF 008 |
W |
8А |
32 В |
0.006 |
0 |
1.472 |
35 ампер при 63 В постоянном током
60 ампер при 32 В постоянном напряжении |
0.0152 |
| CQ06LF 1.50 |
К |
1.5А |
32 В |
0.16 |
0 |
0.083 |
35 ампер при 63 В постоянном током
60 ампер при 32 В постоянном напряжении |
0.0152 |
| CQ06LF 2.50 |
О |
2.5А |
32 В |
0.038 |
0 |
0.126 |
35 ампер при 63 В постоянном током
60 ампер при 32 В постоянном напряжении |
0.0152 |
| CQ06LF 3.50 |

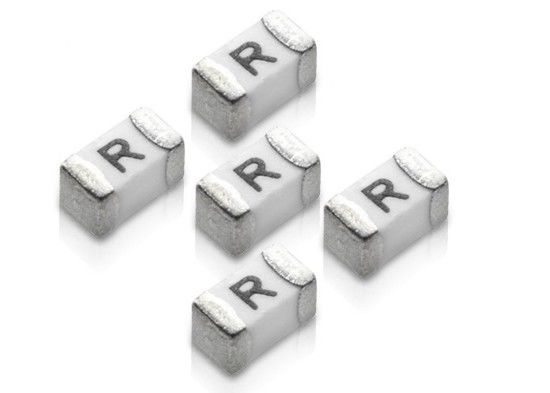

R |
3.5А |
32 В |
0.02 |
0 |
0.258 |
35 ампер при 63 В постоянном током
60 ампер при 32 В постоянном напряжении |
0.0152 |
Электрические характеристики
| Номинальный ток |
1 В |
2 В |
3 В |
10 В |
| МИН |
Максимум |
Максимум |
Максимум |
| 1А~8А |
4HR |
5 секунд |
00,5 секунды |
00,02 секунды |
Температура окружающей среды 25°C
Применение
• сотовые телефоны
• Батарейные пакеты
•Цифровые камеры
• DVD-плееры
•Жесткие диски
•Автомобильная электроника
Материал
Материал конструкции: керамика
Материал окончания: Серебро ((Ag), Никель ((Ni), Тино ((Sn)
Фюзель элемент: серебро ((Ag)
Спецификация экологической
Операционная температура - от 55°C до +125°C
Тепловой удар - MIL-STD-202G,Метод 107,Условие B (от -65°C до +125°C)
Вибрация - MIL-STD-202G, Метод 204, Условие испытания C
Устойчивость к влаге--MIL-STD-202G,Метод 106,10 дневный цикл
Сплавляемость - IPC-J-STD-002C
Фюзеляжи
Что такое предохранители?Они являются защитниками, которые предотвращают перегрузку электрического оборудования от повреждения током.Текущий полет в схему через предохранитель, пока не превысит спецификации предохранителя.В то времяпредохранитель "Вдыхает" и останавливает ток.
