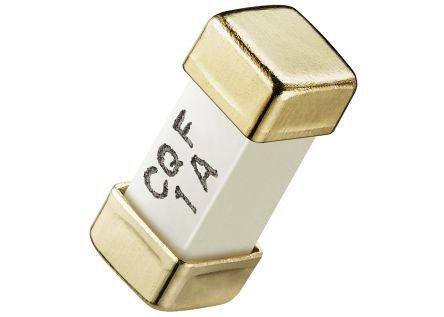

SEF 2410 Скорость F 6.1x2.6x2.6mm Быстродействующий квадрат Керамический картридж Сцепление поверхности Сцепление 1A 65V 125V
Особенности
Полые, точные керамические трубы
Малый объем, номинальный ток от 62mA до 15A. Напряжение 125Vac/dc.
Отличная способность выдерживать приливный ток
Отличная устойчивость к тепловым и механическим ударам
Высокая надежность и стабильная сварная способность, 2 терминальные крышки могут выбирать покрытие золотом или серебром.
Соответствие требованиям RoHS
Диапазон температуры работы: от -55 C до +125 C
Наши продукты серии SET,SEF, потому что материалы, используемые в этих предохранителях включают
с высокой температурой плавления и содержащим более 85%
свинец (Pb), так что эти продукты могут соответствовать исключениям из требований Директивы RoHS (2002/95/EC)
Применение
• Сотовые телефоны
• Аккумуляторные батареи
• Цифровые камеры
• DVD-плееры
• Жесткий диск
Одобрение
PSE 1A ~ 15A
Сертифицированные продукты для США и Канады 62mA ~ 5A
Признанный компонент для Канады и США 6A ~ 15A
CSA Список 62mA ~ 10A
Размер ((мм)
Материал: трубка (тело): непрозрачный керамический трубный предохранитель.
Две медные конецки: изготовлены из латуни с хорошей проводимостью.
Серебряный сплав: элемент предохранителя.
Электрические характеристики
| Номинальный ток |
1 В |
2 В |
| МИН |
Максимум |
| 62mA~10A |
4 часа |
5 секунд |
| 12A ~ 15A |
4 часа |
60 секунд |
Номер части
| Тип продукции |
(А) |
(V) |
устойчивость к холоду |
максимум
падение напряжения
|
Значение I2T |
Способность к разрыву |
Вес ((один продукт) |
| СЭФ.062 |
62 мА |
125 В |
11.275 |
1000 |
0.000961 |
50А при 125В переменный ток/DC
300А при 32В постоянном |
0.1243 |
| СЭФ.080 |
80 мА |
125 В |
9.955 |
900 |
0.001 |
50А при 125В переменный ток/DC
300А при 32В постоянном |
0.1243 |
| СЭФ.100 |
100 мА |
125 В |
9.513 |
900 |
0.0015 |
50А при 125В переменный ток/DC
300А при 32В постоянном |
0.1243 |
| СЭФ.125 |
125 мА |
125 В |
5.8395 |
800 |
0.00312 |
50А при 125В переменный ток/DC
300А при 32В постоянном |
0.1243 |
| СЭФ.200 |
200 мА |
125 В |
2.0195 |
600 |
0.008 |
50А при 125В переменный ток/DC
300А при 32В постоянном |
0.1243 |
| СЭФ.250 |
250 мА |
125 В |
1.105 |
500 |
0.00938 |
50А при 125В переменный ток/DC
300А при 32В постоянном |
0.1243 |
| СЭФ.300 |
300 мА |
125 В |
0.8554 |
450 |
0.018 |
50А при 125В переменный ток/DC
300А при 32В постоянном |
0.1243 |
| СЭФ.375 |
375 мА |
125 В |
0.7819 |
400 |
0.0211 |
50А при 125В переменный ток/DC
300А при 32В постоянном |
0.1243 |
| СЭФ.400 |
400 мА |
125 В |
0.52 |
350 |
0.032 |
50А при 125В переменный ток/DC
300А при 32В постоянном |
0.1243 |
| СЭФ.500 |
500 мА |
125 В |
0.4895 |
300 |
0.0375 |
50А при 125В переменный ток/DC
300А при 32В постоянном |
0.1243 |
| СЭФ.700 |
700 мА |
125 В |
0.2814 |
280 |
0.1205 |
50А при 125В переменный ток/DC
300А при 32В постоянном |
0.1243 |
| СЭФ.750 |
750 мА |
125 В |
0.2425 |
270 |
0.1531 |
50А при 125В переменный ток/DC
300А при 32В постоянном |
0.1243 |
| SEF 001 |
1 А |
125 В |
0.1407 |
250 |
0.385 |
50А при 125В переменный ток/DC
300А при 32В постоянном |
0.1243 |
| SEF 002 |
2 А |
125 В |
0.0594 |
200 |
0.894 |
50А при 125В переменный ток/DC
300А при 32В постоянном |
0.1243 |
| SEF 003 |
3 А |
125 В |
0.0333 |
160 |
1.475 |
50А при 125В переменный ток/DC
300А при 32В постоянном |
0.1243 |
| SEF 004 |
4 А |
125 В |
0.0209 |
150 |
3.882 |
50А при 125В переменный ток/DC
300А при 32В постоянном |
0.1243 |
| SEF 005 |
5 А |
125 В |
0.0179 |
130 |
5.48 |
50А при 125В переменный ток/DC
300А при 32В постоянном |
0.1243 |
| SEF 006 |
6 А |
125 В |
0.0117 |
120 |
8.52 |
50А при 125В переменный ток/DC
300А при 32В постоянном |
0.1243 |
| SEF 007 |
7 А |
125 В |
0.0104 |
120 |
9.931 |
50А при 125В переменный ток/DC
300А при 32В постоянном |
0.1243 |
| SEF 008 |
8 А |
125 В |
0.0095 |
110 |
18.82 |
50А при 125В переменный ток/DC
300А при 32В постоянном |
0.1243 |
| SEF 010 |
10 А |
125 В |
0.0067 |
90 |
22.5 |
35А при 125В переменной
50А при 125В постоянном
300А при 32В постоянном |
0.1243 |
| SEF 012 |
12 А |
65 В |
0.0042 |
80 |
43.2 |
50А при 65В переменного тока/ постоянного тока
300 А при 24 В постоянном |
0.1243 |
| SEF 015 |
15 А |
65 В |
0.0029 |
70 |
112.5 |
50 ампер при 65 Вт переменного тока/ постоянного тока
300 ампер при постоянном напряжении 24 В |
0.1243 |
| SEF 1.50 |
1.5 А |
125 В |
0.113 |
220 |
0.725 |
50А при 125В переменный ток/DC
300А при 32В постоянном |
0.1243 |
| SEF 2.50 |
2.5 А |
125 В |
0.0384 |
180 |
1.182 |
50А при 125В переменный ток/DC
300А при 32В постоянном |
0.1243 |
| СЭФ 3.50 |
3.5 А |
125 В |
0.0268 |
150 |
2.055 |
50А при 125В переменный ток/DC
300А при 32В постоянном |
0.1243 |
Быстрые подробности
| Атрибут |
Стоимость |
| Нынешний рейтинг |
1 А |
| Показатель напряжения |
125 В |
| Скорость предохранителя |
F |
| Размер предохранителя |
6.1 х 2,6 х 2,6 мм |
| Общая длина |
6.1 мм |
| Материал корпуса |
Керамика |
| Высокая способность к разрыву |
Да, да. |
|
Пропускная способность
Максимальное напряжение
|
35 A @ 125 V ac,
50 A @ 125 V ac/dc,
300 A @ 32 V dc
|
|
Максимальная рабочая мощность
Температура
|
+125°С |
| Сопротивление |
0.1407Ω |
| Серия |
SEF |
|
Минуты работы
Температура
|
-55°С |
| Материал |
Корпус: керамический
Окончание: серебристые латунные крышки
|
| Опаковка |
Тысяча зажигателей в 7 дюймов диаметра.
лента шириной 12 мм, согласно стандарту EIA 481
|
Прерывающий рейтинг
62mA ~ 8A: 50 ампер при 125V AC/DC 300 ампер при 32V DC
10А: 35 ампер при 125В переменного тока, 50 ампер при 125В переменного тока, 300 ампер при 32В постоянного тока
12A ~ 15A: 50 ампер при 65V AC/DC 200 ампер при 86V AC/DC 300 ампер при 24V DC
Спецификация экологической
Операционная температура от -55°C до +125°C
Вибрация MIL-STD-202G, метод 201 (10-55 Гц, 0,06 дюйма, общая экскурсия)
Солевой спрей MIL-STD-202G, метод 101, условия испытания B (48 часов)
Устойчивость к изоляции MIL-STD-202G, метод 302, условия испытания A
Сопротивление нагреву сварки MIL-STD-202G, метод 210, условие испытания B (10 секунд при 260 °C)
Тепловой удар: MIL-STD-202G, метод 107, условия испытания B (от -65°C до +125°C)
