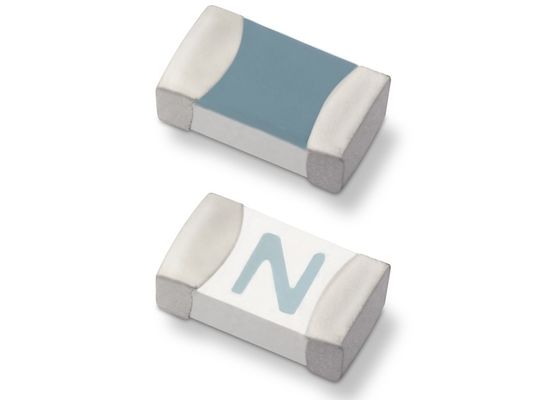

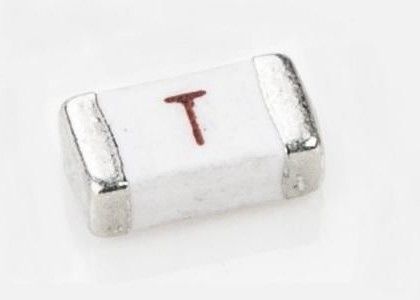

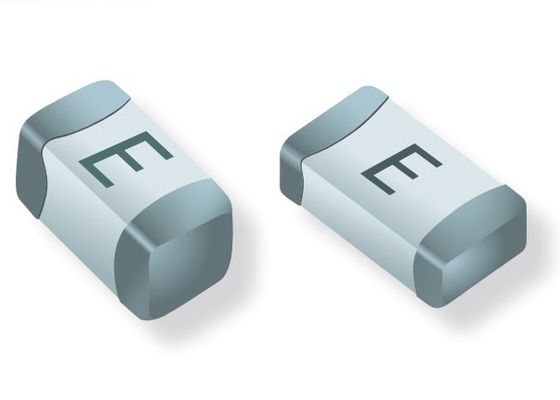

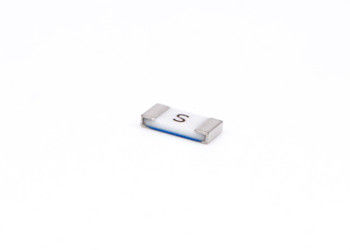

Высокий всплеск тока выдерживают время задержка время отставание поверхность монтаж чип керамические предохранители 12H1500D 32V 1206 SB 5A
Описание
Серия 12H - 100% без свинца,Серия предохранителей, соответствующих требованиям RoHS и не содержащих галогенов, специально разработанная для защиты от перенапряжения цепей, работающих при высокой рабочей температуре окружающей среды до 150 °C. Общая конструкция обеспечивает отличную температурную стабильность и надежность производительности.
Особенности
Операционная температура от -55 до +150 °C
100% без свинца, в соответствии с RoHS и без галогенов
Подходит как для свинцовой, так и для безсвинцовой рефлюковой / волновой сварки
Применение
• ЖК-дисплеи
• Серверы
• Ноутбуки
• Печатные машины
• Сканеры
• Модемы передачи данных
• Игровые консоли
Размер(мм)
Спецификация
| Каталог |
Ампер |
Напряжение |
Маркировка |
Интегральное плавление |
| Нет, нет, нет. |
Рейтинг |
Рейтинг |
(A2.S) |
| 12H1100C |
1А |
63В |
H |
0.19 |
| 12H1150C |
1.5А |
63В |
К |
0.47 |
| 12H1200C |
2А |
63В |
N |
1.63 |
| 12H1250C |
2.5А |
63В |
О |
1.81 |
| 12H1300C |
3А |
63В |
П |
2.79 |
| 12H1350C |
3.5А |
63В |
R |
2.95 |
| 12H1400C |
4А |
63В |
S |
3.8 |
| 12H1500D |
5А |
32 В |
T |
6.3 |
Примечания:
1. переменное время прерывания испытано при номинальном напряжении с единым коэффициентом мощности. переменное время прерывания испытано при номинальном напряжении с постоянной времени < 0,8 мсек.
2Номинальное сопротивление измеряется при номинальном токе < 10%.
3Номинальное плавление I2t измеряется при времени открытия 1 мсек.
4Номинальное падение напряжения измеряется при номинальном токе после стабилизации температуры.
Устройства, предназначенные для передачи номинального тока в течение не менее 4 часов. Рекомендуется, чтобы устройства работали непрерывно при номинальном токе не более 80%.См. Корку переоценки температуры для получения дополнительной информации о переоценкеУстройства, предназначенные для установки с маркировочным кодом, обращенным вверх.
Электрические характеристики
| Показатель ампера |
Показатель ампера |
Время открытия |
| 1A ¢ 5A |
100% |
4 часа минимум |
| 1A ¢ 5A |
250% |
Максимально 5 с |
| 1A ¢ 5A |
300% |
0.1s3S |
| 1A ¢ 5A |
1000% |
0.2 мс20 мс |
Прочие
Стандарт испытаний: UL248-1 UL248-14
Оценка прерывания:
50 ампер при 63 В постоянном напряжении ((1А~4А)
100 ампер при 32 В постоянном напряжении ((5 А)
Рабочая температура: -55°C ~ +125°C
Материалы:
Подложка: керамическая/стеклянная крышка
Окончание: слайвер покрыт никелем и оловом
Элемент: серебро
Способ сварки:
Волновая сварка: 260°C, максимум 10 секунд
Опаковка:
Автоматическая лента 3000 PCS на заполнение,
90000 шт. на коробку
Современные особенности
Кривая переоценки температуры
