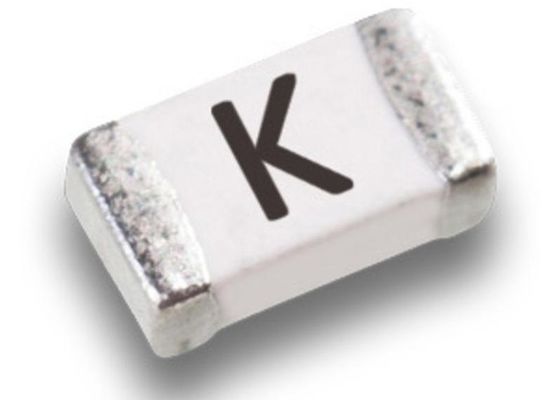

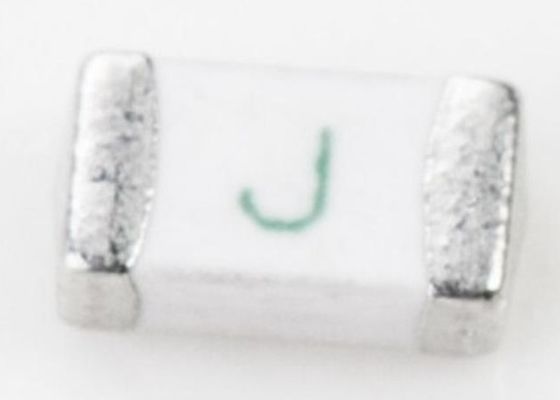

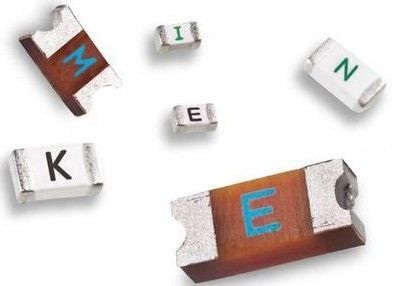

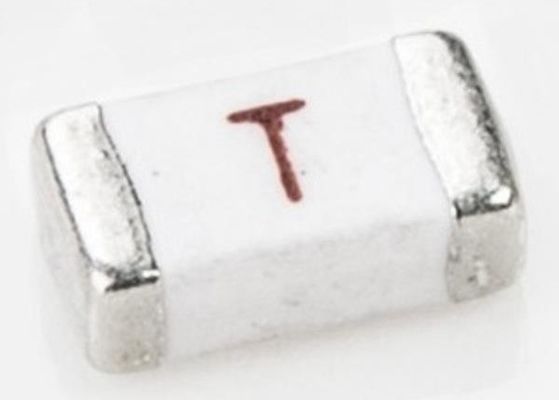

3216 Автоматизированная сборка однофюзеляжной скородействующей поверхности 12D1200 2A 63V для защиты от перетока
Особенности
Быстродействующий точный тонкопленочный фитиль для защиты от перенапряжения
3216 (ЭОС 1206) миниатюрный отпечаток
Поверхностная упаковка для автоматической сборки
Список UL (UL 248-14)
Соответствует требованиям RoHS* и не содержит галогенов
Номерация частей
| Каталог |
Ампер |
Напряжение |
Маркировка |
Сплавление интеграла |
| Нет, нет, нет. |
Рейтинг |
Рейтинг |
(A2.S) |
| 12D0250C |
250 мА |
63В |
.25 |
0.0035 |
| 12D0375C |
375 мА |
63В |
● |
0.0011 |
| 12D0500C |
500 мА |
63В |
0.5 |
0.0020 |
| 12D0750C |
750 мА |
63В |
.75 |
0.0053 |
| 12D1100C |
1А |
63В |
1 |
0.0065 |
| 12D1125C |
1.25А |
63В |
▲ |
0.020 |
| 12D1150C |
1.5А |
63В |
1.5 |
0.025 |
| 12D1200C |
2А |
63В |
2 |
0.091 |
| 12D1250C |
2.5А |
63В |
2.5 |
0.150 |
| 12D1300C |
3А |
63В |
3 |
0.329 |
| 12D1400D |
4А |
32 В |
4 |
0.225 |
| 12D1500D |
5А |
32 В |
5 |
0.564 |
| 12D1700D |
7А |
32 В |
7 |
3.197 |
| 12D2100E |
10А |
24 В |
10 |
2.162 |
| 12D2120E |
12А |
24 В |
12 |
7.100 |
| 12D2150E |
15А |
24 В |
15 |
23.893 |
| 12D2200E |
20А |
24 В |
20 |
47.172 |
Временные характеристики
| Показатель ампера |
Показатель ампера |
Время открытия |
| 250mA20A |
100% |
4 часа минимум |
| 250mA3A |
250% |
Максимально 5 с |
| 4А ≈ 20А |
350% |
Максимально 5 с |
Надежность
Метод испытания требований к параметрам испытания
Несущая способность без слияния номинальный ток 4 часа время слиянияВ течение 5 секунд.................................200% от номинальной мощности тока......................................... без механических повреждений................. после отключения предохранителяноминальное напряжение снова на 30 секунд
Испытание на изгиб без механических повреждений Расстояние между точками удержания: 90 мм, изгиб: 3 мм, время: 30 секунд
Сопротивление нагреву сварки ±20 % 260 °C ±5 °C,10 секунд ±1 секунды
Сплавляемость 95% охвата минимум... 235 °C ± 5 °C, 2 ± 0,5 секунды 245 °C ± 5 °C, 2 ± 0,5 секунды
Повышение температуры < 75 °C < 100 % от номинального тока, измерение температуры поверхности
Устойчивость к сухому теплу ± 20 % 105 °C ± 5 °C, 1000 часов
Устойчивость к растворителям...........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
Остатковое сопротивление 10 тыс. Ом и более Измерение сопротивления постоянного тока после слияния
Тепловой удар................................... DR < 10 %................-20 °C / +25 °C / +125 °C / +25 °C, 10 циклов
