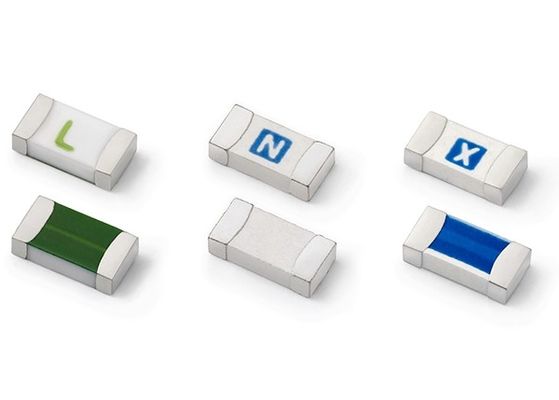

1206 тонкая пленка поверхность монтаж быстрого вдоха фитиль 12B1100B 1A 125V 3216 метрический с 50 ампер прерывания рейтинга
Описание
Диапазон чип-безопасности является компактным и точным защитой цепи для всех приложений
Широкий ассортимент защитных микросхем для поверхностного монтажа для обеспечения оптимальной защиты от перетока в плотной вторичной схеме.и портативных электронных устройств, включая ноутбуки, мобильные телефоны, системы GPS, PDA и многие другие устройства, которые продолжают требовать все меньших компонентов.и характеристики задержкиКаждая серия предохранителей обладает уникальными характеристиками, такими как низкое падение напряжения и высокая способность к разрыву.Номинальное напряжение для этих компонентов до 125 VAC/VDC.
Быстрые подробности
Стандарт испытаний: UL248-1 UL248-14
Прерывание: 50 ампер при 125 В/DC
Рабочая температура: -55°C ~ +125°C
Материалы:
Подложка: керамическая/стеклянная крышка
Окончание: слайвер покрыт никелем и оловом
Элемент: серебро
Способ сварки:
Сплавление повторным потоком: 260°C, максимум 10 секунд
Опаковка:

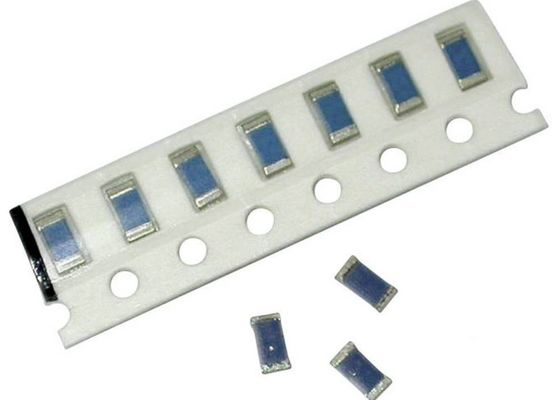

Автоматическая лента 3000 PCS на заполнение,
90000 шт. на коробку
Размерв мм
Спецификация
| Каталог |
Ампер |
Напряжение |
Маркировка |
Сплавление интеграла |
| Нет, нет, нет. |
Рейтинг |
Рейтинг |
(A2.S) |
| 12B0250B |
250 мА |
125 В |
.25 |
0.0035 |
| 12B0375B |
375 мА |
125 В |
Е |
0.0011 |
| 12B0500B |
500 мА |
125 В |
0.5 |
0.0020 |
| 12B0750B |
750 мА |
125 В |
.75 |
0.0053 |
| 12B1100B |
1А |
125 В |
1 |
0.0062 |
| 12B1125B |
1.25А |
125 В |
J |
0.022 |
| 12B1150B |
1.5А |
125 В |
1.5 |
0.028 |
Электрические характеристики
| Показатель ампера |
Показатель ампера |
Время открытия |
| 250mA ≈ 1,5A |
100% |
4 часа минимум |
| 250mA ≈ 1,5A |
250% |
Максимально 5 с |
Современные особенности
Заявления
- Приложения, где требуется высокая надежность и доступность
- Медицинское оборудование
- Оффшорный
- Защита.
Экологические данные
Способы сварки: обратный поток, волновой профиль сварки
Сплавляемость 245°C / 3sec в соответствии с IEC 60068-2-58, Td испытания
Противостойкость к температуре сварки 260 +0/-5°C / 30sec в соответствии с IPC/JEDEC J-STD-020D, уровень 1
Испытание долговечности MIL-STD-202, метод 108A 1000h @ 0,60 x In @ 70°C
Испытание влажности нагрузки MIL-STD-202, метод 103B 0.1 x In @ 0.85 r.H @ 85°C
Испытание влагостойкости MIL-STD-202, метод 106E (50 циклов в температурной/мистерной камере)
Прочность терминала MIL-STD-202, метод 211A (сгибание доски на 1 мм в течение 1 минуты)
Тепловой шок MIL-STD-202, метод 107D (200 циклов воздух-воздух от -55 до +125°C)
Устойчивость к растворителям MIL-STD-202, метод 215A
Воспалимость минимум UL 94V-1 (согласно EIA/IS-722, испытание 4.12)
Кривые понижения
Особенности
номинальные токи от 50 мА до 25 А
Номинальные напряжения до 125 VAC/VDC
Высокая способность к разрыву до 600 А (внутренние испытания)
Сверхбыстродействие (FF), быстродействие (F) и временное отставание (T)
Точные, низкие потери, устойчивые к вибрациям и импульсам
