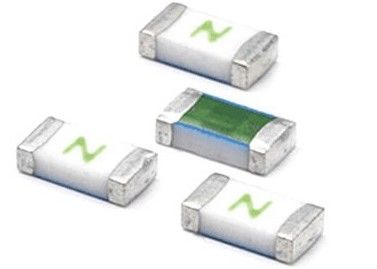

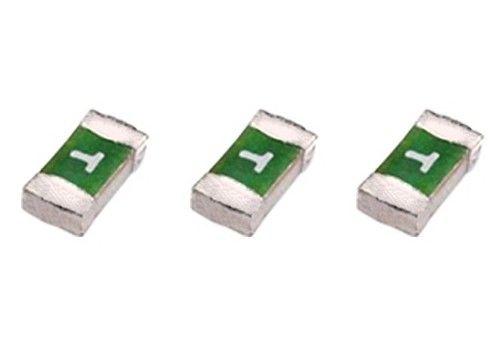

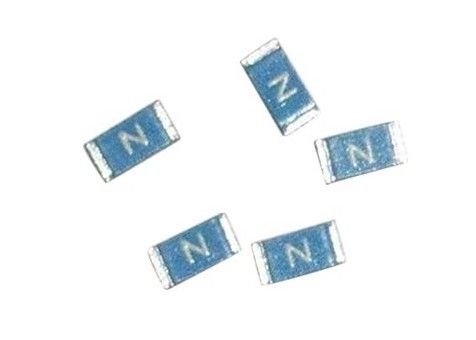

Быстро действуя поверхностный взрыватель 06Д 250мА-5А 32В держателя УЛ248-1 1608 с прерывая классифицируя 35А 50А

UL248-1 1608 Быстродействующий поверхностный предохранитель 06D 250mA-5A 32V с отключением 35A 50A

Описание

1608 быстродействующие на поверхности монтажные предохранители имеют небольшие размеры, могут сэкономить место на ПКБ, подходят для большого количества электронных плат. , предохранитель изготовлен из тонкой пленки, с низким сопротивлением, стабильными электрическими свойствами и высокой надежностью и приспосабливается к обратному потоку и волновой сварке,предохранитель имеет быстрый ответ и подходит для цепи без мгновенного скачка тока, предохранитель в основном используется в защите от тока, защите от IC, мобильных телефонах и других устройствах связи, дисплеях, цифровых камерах, батареях.

Размерв мм

Спецификации

Современные особенности

Прочие

Применение

Белые товары, энергоснабжение, промышленное управление, автомобильные, UPS, батареи и т.д.

Особенности

Однократный предохранитель для защиты от перенапряжения

1608 (EIA 0603) миниатюрный отпечаток

Быстрый зажигалка

Список UL 248-14

Оборудование поверхностного монтажа для автоматической сборки

Многослойная конструкция SMD

Соответствует требованиям RoHS* и не содержит галогенов

Кривая временных характеристик

Основные экспортные рынки

Центральная/Южная Америка
Восточная Европа
Ближний Восток/Африка
Северная Америка
Западная Европа
Азии
Австралия

Выбор правильного предохранителя

Выбор правильного предохранителя может предотвратить повреждение оборудования, недопустить дорогостоящее обслуживание и защитить пользователя

Роль устройств защиты цепей традиционно считалась, пожалуй, наименее важным аспектом дизайна: последующей мыслью и часто раздражающей деталью.сложность конструкции цепи и правильный выбор защитного устройства требуют тщательного рассмотрения на ранних этапах и на протяжении всего процесса.

Это требует компетенции, знания различных типов устройств, понимания различных функций, которые они обеспечивают, и способности определять наиболее подходящее устройство для конкретного приложения.Выбор правильного предохранителя обеспечивает непрерывную работу оборудования и предотвращает дорогостоящее обслуживание из-за неприятных ударовЭто обеспечивает полную защиту оборудования и, что более важно, безопасность пользователя.

Выбор правильного предохранителя требует тщательного обдумывания на ранних этапах проектирования, а также на протяжении всего процесса.
Условия работы цепи

Чтобы начать выбор подходящего предохранителя, необходимо понять характер цепи, которую он питает и защищает.текущие значенияКроме того, необходимо понять пиковое значение и длительность/форма возможных приливных токов.

Номинальный ток и температура окружающей среды

Как и большинство электрических компонентов, предохранители должны быть деривации над температурой.25-А предохранитель для поддержки работы при более высокой температуре (см. рис.. 1).

Рисунок 1. Показанная кривая дерации представляет собой общую кривую для средней задержки времени (T) и быстродействующих (F). См. конкретные кривые производителя для каждого типа предохранителя.Важно помнить, что предохранитель имеет сопротивлениеСнижение напряжения и рассеивание мощности. Снижение напряжения и рассеивание мощности обычно меньше, чем у быстрых.
Например, временной задержкой 2-A 5 x 20-мм предохранитель имеет типичное падение напряжения 60 мВ, тогда как быстродействующая версия имеет падение напряжения 90 мВ.Причина этого связана с временным отставанием предохранителей, имеющих более толстый диаметр проволоки предохранителя, что приводит к более высокому значению I2t или энергии, необходимой для плавления провода предохранителя.быстродействующие предохранители нагреваются до более высокого температурного уровня перед прерыванием.

Местонахождение предохранителя

Расположение предохранителя в цепи также важно для предотвращения ненужного накопления тепла. Тип и близость других компонентов вблизи и вокруг предохранителя влияют на температуру окружающей среды.

Высокие температуры могут повлиять на характеристики времени и тока, указанные производителем.охлаждающие раковины, вентиляторы могут изменить заявленные характеристики.

Способность к разрыву

Пропускная способность - это максимальный ток, при котором предохранитель может безопасно прерываться.Защитные устройства, используемые в ситуациях, когда токи от ошибок превышают пропускную способность, могут загореться или даже в экстремальных случаях взорваться..

Например, предохранитель с пропускной способностью 35 А никогда не должен использоваться, когда источник питания превышает 35 А в худшем случае, но будет обеспечивать адекватную защиту, когда токи неисправности не превышают 35 А.Агентства по безопасности устанавливают допустимые пределы мощности разрыва в соответствии с заранее определенными факторами..

Как правило, для цепей с индуктивной нагрузкой, p.f. менее 0, рекомендуется предохранитель с высокой способностью к разрыву.9Для цепей с сопротивляющей/капацитной нагрузкой обычно достаточно предохранителя с низкой способностью к разрыву.

Фактический коэффициент мощности оборудования может влиять на указанные производителем номиналы.Некоторые производители предоставляют дополнительные показатели мощности разрыва при различных факторах мощности, чтобы помочь клиентам определить пригодность продукта.

Характеристики текущего времени

Некоторые приложения имеют конкретные и легко понятные потребности, когда дело доходит до скорости, с которой должен взрываться предохранитель.Чувствительные полупроводниковые схемы часто нуждаются в быстродействующих предохранителях, которые взрываются в течение очень коротких периодов времени, в то время как оборудование, принимающее большие впадающие токи, может потребовать предохранителя с временным отставанием, чтобы предотвратить неудобные отключения.

В случаях, когда может быть использован любой из типов, it is helpful to refer back to the effect of ambient temperature in making the selection and remember that time-lag fuses typically have a lower voltage drop than fast-acting fuses and therefore dissipate less powerПри более высоких перетоках (1 = 10,0 * In), предохранители с временным отставанием имеют более высокое время предохранителя, чем предохранители с быстрым действием.

Рисунок 2. Время предварительного обмотка для быстродействующих и временных предохранителей при умеренных перетоках почти одинаково.
Расчет энергии плавления

I2t - это мера энергии, необходимой для плавления провода предохранителя в предохранителе.Приблизительное время, необходимое для взрыва предохранителя, может быть определено путем деления значения I2t, указанного производителем, на квадрат ожидаемого тока отказа.

Например, для предохранителя с I2t = 4,5 A2s ожидаемый ток неисправности составляет 13 A:

ttyp = I2t/I2 = 4,5 A2s/(1,25 A * 10) 2 = 28,8 ms

И наоборот, зная ожидаемое значение тока отказа и имея в виду конкретное время, когда нужно, чтобы предохранитель взорвался, можно определить, какое значение I2t необходимо для конкретного требования.После определения требуемого I2t, относительно легко проверить спецификацию кандидата-защитника, чтобы найти предохранитель, который отвечает его потребностям.

Виды продукции

Стандарты IEC охватывают миниатюрные предохранители для оборудования в большом количестве различных размеров и типов упаковки, начиная от 5x20 мм картриджей до 1206 SMD.проходный отверстий, и SMD, и предлагаются оптом или в виде ленты и катушки, как правило, для фитилей с микросхемами.

Существуют некоторые уникальные различия между стандартами IEC и UL, и при рассмотрении внутренних и экспортных рынков необходимо учитывать соответствие одному или другому или обоим.Не обязательно можно заменить предохранитель UL на IEC или наоборот.Временно-текущие характеристики отличаются, и где UL-безопасность может взорваться в течение нескольких часов при работе на 1 А,Зажигалка, предназначенная для IEC, не должна взорваться вообще при 1 А., и может показать, что необходим 2-А предохранитель.

Окончательный выбор

После того, как номинальное напряжение и токи, способность к разрыву и характеристики временного тока определены вместе с текущим I2t, и известны желаемые стили пакетов,можно проверить типы кандидатов на соответствиеЕсли предохранитель должен быть установлен в предохранителе, особенно важно соблюдать пределы рассеивания мощности как предохранителя, так и предохранителя.

Соответствующее устройство

Защитные устройства часто устанавливаются в держатели для облегчения их замены.контактное сопротивление и максимально допустимое рассеивание энергии предохранителя.

Необходимо также иметь в виду, что держатель, как и предохранитель, также должен быть отрезан при более высоких температурах.Хранители предохранителей доступны во многих стилях для установки панели в оборудовании, где предохранители должны быть пользователем заменяемыми, и в виде клипов или блоков, которые могут быть установлены на шасси или PCB внутри оборудования.

Оба типа могут быть найдены с терминалами быстрого подключения или терминалами ПКБ, а типы ПКБ доступны для проходных или SMD-соединений.Типы держателей ПКБ доступны для вертикальной или горизонтальной установки, чтобы обеспечить гибкость в конструкции шассиНекоторые виды даже доступны с уже установленными предохранителями для более быстрой сборки и более низкой стоимости установки.
