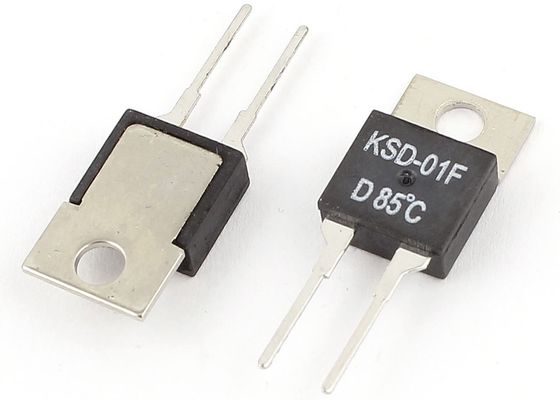

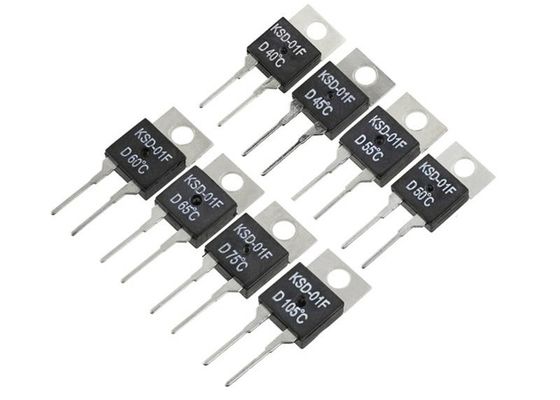

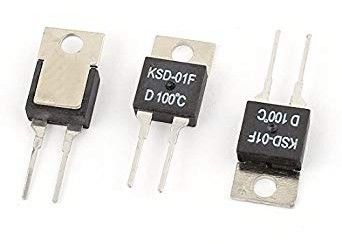

TO-220 Пакет KSD-01F 85C NC Нормальное закрытое автоматическое перезагрузка Биметаллический переключатель контроля температуры Термостат Тепловой предохранитель
KSD-01F мини-защитник температуры
Термостат KSD-01F применим к электрическому оборудованию, электрическим изделиям, бытовым приборам, защите от температурного регулирования, тепловой перегрузке в схеме, коммуникационному источнику питания,переключатель питанияЭлектрическое питание, медицинское питание, пожарное питание, модульное питание, оборудование для усиления звука, различные типы перезаряжаемых устройств, выпрямители, инверторы, сварочное оборудование,электронное оборудование для аэрокосмических приборов , оборудование для автоматизации, военное, коммерческое оборудование для контроля температуры или защиты от температуры.
- источники питания - медицинские изделия - испытательное оборудование
- Холодильники - КВК - ПХБ
(См. таблицу 2)
Скачать_______
Размер (мм)
Таблица калибровки температуры
| Температура |
Рабочая температура |
Сбросить температуру |
Температура |
Рабочая температура |
Сбросить температуру |
| 15C |
15±3C |
≥ 5C |
20C |
20±3C |
≥10C |
| 30C |
30±3C |
≥20C |
80C |
80±5C |
55±15C |
| 35C |
35±3,5C |
≥ 25C |
85C |
85±5C |
60±15C |
| 40C |
40±4C |
≥ 30C |
90C |
90±5C |
65±15C |
| 45C |
45±4,5C |
≥33C |
95C |
95±5C |
70±15C |
| 50C |
50±5C |
≥ 35C |
100C |
100±5C |
70±15C |
| 55C |
55±5C |
42±6C |
105C |
105±5C |
75±15C |
| 60C |
60±5C |
45±8C |
110C |
110±5C |
75±15C |
| 65C |
65±5C |
48±10C |
115C |
115±5C |
80±15C |
| 70C |
70±5C |
50±12C |
120C |
120±5C |
85±15C |
| 75C |
75±5C |
53±14C |
125C |
125±5C |
95±15С |
| 30C |
30±3C |
≥20C |
80C |
80±5C |
55±15C |
Спецификация
1) Тип контакта: обычно закрытый или обычно открытый
2) Электрическая мощность: AC 250V 2A, AC 120V 2A; DC 48V 1A; DC 5V 0,02A
3) диапазон температуры работы: 0~130°C, ошибка ±3°C ±5°C
4) Перезагрузка температуры (значение разницы с рабочей температурой): 8~35°C
5) Температура окружающей среды: -55~+180°C
6) Температура перегрева: 250°C/момент
Контактное сопротивление: ≤ 50mΩ
8) Сопротивление изоляции: ≥ 100 мΩ
9) Диэлектрическое противопожарное напряжение: ≥1500В
10) масса < 2 г
11) Жизненные циклы: ≥ 10 000 раз
Особенности
Этот биметалловый дисковый термостат предназначен для обнаружения поверхности или воздуха для печатных схем и теплоотводов и доступен в обычно открытой или обычно закрытой конфигурации.
- Температурный диапазон 0°C ≈ 130°C
- Rohs соответствующие директиве ЕС 2002/95/EC
- Международный стандарт электронных упаковок TO-220
- 100 000 циклов
- предназначены для обнаружения поверхности или воздуха для печатных схем и теплоотводов
- Доступен в обычно открытой / обычно закрытой конфигурации
Описание
Серия KSD-01F - это совместимый с RoHs биметаллический термостат SPST с быстрым действием, который обеспечивает точные возможности обнаружения в одном устройстве..Таким образом, они могут быть автоматически помещены и сварные в подборку / место приложений, идеально подходит для печатных плат
