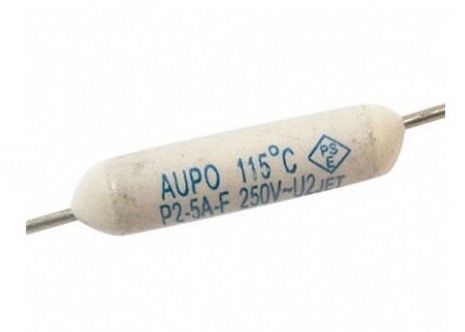

Антиперенапряжение, чувствительный к температуре одноразовый тепловой предохранитель TF Cutoff 115C 250V 5A P2-5A-F Для кулинарных приборов
Тепловые предохранители и тепловые предохранители
Тепловые предохранители от Schott (SEFUSE) и PEPI - Тепловые предохранители или тепловые предохранители являются одноразовыми, не подлежат перезагрузке,температурно-чувствительные устройства, обеспечивающие максимальную тепловую защиту в электрических или электронных схемахЭти одноразовые предохранители определяются в основном их температурой, а также их номинальным током, который является максимальным непрерывным током, который может быть применен.
Особенности
Более высокий рейтинг Tm и более быстрая реакция
Продукция, соответствующая требованиям ROHS и REACH
5 ампер
Размер
| Серия |
Размер ((мм) |
| а) |
b |
c |
d |
e |
| П-Ф |
9.0±0.5 |
38±3 |
Φ0,54±0.5 |
Φ2,5±0.1 |
3.3 и ниже |
| P-1A-F |
6.5±0.5 |
38±3 |
Φ0,54±0.5 |
Φ2,1±0.1 |
2.4 и ниже |
| P-3A-F |
10.0±0.5 |
38±3 |
Φ0,6±0.02 |
Φ3,0±0.1 |
3.3 и ниже |
| P-5A-F |
11.5±0.5 |
38±3 |
Φ0,6±0.02 |
Φ3,3±0.2 |
3.6 и ниже |
Спецификация
| Модель No |
Номинальная рабочая температура. |
Температура отключения |
Температура удержания |
Максимальная температура |
Номинальный ток |
Номинальное напряжение |
| |
(Tf) |
|
(Т) |
(Tm) |
(Ir) |
(Ur) |
| P0-5A-F |
84°C |
82±2°C |
65°С |
200°С |
5А |
250 В |
| P1-5A-F |
102°C |
98±2°C |
80°C |
200°С |
5А |
250 В |
| P2-5A-F |
115°С |
112±3°С |
95°C |
200°С |
5А |
250 В |
| P3-5A-F |
125°С |
120±3°C |
105°C |
200°С |
5А |
250 В |
| P4-5A-F |
130°С |
126±2°C |
107°C |
200°С |
5А |
250 В |
| P5-5A-F |
135°C |
131±3°C |
115°С |
200°С |
5А |
250 В |
| P9-5A-F |
138°С |
135±2°C |
115°С |
200°С |
5А |
250 В |
| P7-5A-F |
150°С |
145±3°С |
128°С |
200°С |
5А |
250 В |
| P12-5A-F |
145°С |
140±2°C |
126°C |
200°С |
5А |
250 В |
Как проверить тепловой фитиль
Если бы домашний прибор внезапно перестал работать, первое, что вы должны сделать, это проверить, не сломался ли тепловой предохранитель. Прежде чем купить новый, вы всегда должны сначала протестировать тепловой предохранитель.Тепловой предохранитель - это механизм безопасности внутри бытовой техникиДля испытания теплового предохранителя требуется всего несколько минут.
Что вам понадобится: Омметр + Мультиметр + Винтовка
Шаг 1 - отключение бытовой техники
Во-первых, необходимо отключить бытовой прибор от источника питания. Это можно сделать, сняв розетку.Убедитесь, что бытовой прибор не имеет электричества, прежде чем начать тестирование теплового предохранителя.
Шаг 2 - Поиск теплового предохранителя
Не все тепловые предохранители расположены в одной части прибора.и может также варьироваться в зависимости от типа бытовой техники, которую вы имеетеВ целом, тепловые предохранители расположены в двух местах: за задней панелью или за нижней панелью пальца.
Шаг 3 - Открытие теплового предохранителя
Используйте отвертку, чтобы снять панель, чтобы вы могли получить доступ к тепловому предохранителю сзади.С другой стороныЕсли предохранитель находится где-то спереди, используйте отвертку, чтобы нажать на металлические клипы и удалить панель.примерно 4 дюйма от краев панелиПоложите панель в сторону, когда она развяжется, и оставьте ее там, пока вы не сделаете все необходимые испытания и ремонты.и он имеет 2 провода, присоединенных к себеВам нужно удалить эти 2 провода.
Шаг 4 - Использование омметра
Вам нужен либо омметр, либо цифровой мультиметр для того, чтобы проверить тепловой предохранитель. Вы должны настроить свой омметр на установку Rx1.это устройство, которое помогает вам проверить, пускает ли тепловой предохранитель электричество в систему вашего прибора или нет.
Позвольте зондам вашего омметра или цифрового мультиметра касаться краев предохранителя.и это поможет вам определить, сломан ли предохранитель или нет.Нет необходимости заменять предохранитель на новый, если игла вашего омметра меняет место на 0.вам нужно установить новый тепловой предохранитель, если игла омметра не двигается.
Не забывайте, что термозащитный предохранитель не поддается наладке, и если обнаруживается, что он неисправен или сломан, его нужно немедленно заменить.
