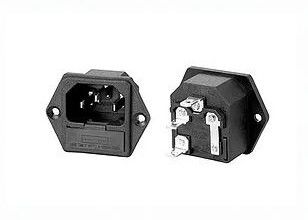

ВДЭ УЛ КУЛ одобрил гнезда 250В 15А ИЭК 60320 входа АК К14 электрические с держателем плавкого патрона стекла 10А 5кс20мм
Основные параметры
Стандарт: ИЭК 60320 К14
Классифицировать: АК 15А 250В/АК 10А 250В
Сопротивление изоляции: Минута 100МΩ 500В ДК/1
Диэлектрическая прочность: минута 2000В АК/1
Материал снабжения жилищем: Термопластиковое 94В-2~В-0
Патрон предохранителя: 5кс20 стеклянный взрыватель 10А 250В
Размер (мм)
Продукты ИЭК 60320
Используя ИЭК 60320 компоненты в электрических оформлениях изделия могут быть полезны экспортируя к мировым рынкам. Стандарты ИЭК 60320 серии стандартов специфических к соединителям, входам, соединителям штепсельной вилки, и выходам.
Несколько преимуществ которые могут быть приобретены для дизайнера оборудования при следовании стандартов ИЭК 60320. ИЭК 60320 общий интерфейс соединителя повсеместно в индустриализированный мир. Он упрощает задачу определять соединитель для использования на наборе шнура вместе с стран-специфической штепсельной вилкой. ИЭК 60320 также снабжает стандартные рамки работа от для оформления изделия и испытания. Эти соединители помогают предотвратить неправильные соединения сами конфигурациями дизайна. Они обеспечивают равномерный соединитель для подобных напряжений тока, таким образом обеспечивающ безопасное соединение. Другое преимущество что стандарты ИЭК 60320 приняты глобально.
Вход мощьности импульса ИЭК 60320 наиболее обыкновенно используемые середины соединять отделяемый набор шнура с электрическим или радиотехнической аппаратурой. Путем конструировать вход силы ИЭК 60320 в продукт, изготовитель может прикрепить набор шнура (например стран-специфическую штепсельную вилку на одном конце и соединитель ИЭК на другом конце) как раз до пересылки. Это позволяет изготовителю оборудования сделать один прибор для продажи всемирным.
Конструирующ продукты с соединителями К13 ИЭК 60320 и входами К14
Используя глобальн-принятые компоненты электрической системы, как соединители и входы ИЭК 60320, в оформлении изделия смогите помочь расширить возможности для бизнеса.
Применение
ИЭК 60320 набор стандартов от ИЭК (международной электротехнической комиссии) определяя компоненты для соединения шнуров электропитания с электротехническим оборудованием до 250В. Вход мощьности импульса ИЭК 60320 наиболее обыкновенно используемые середины соединять отделяемый набор шнура с электрическим или радиотехнической аппаратурой. Система ИЭК 60320 использована повсеместно в индустриализированный мир. Путем конструировать вход силы ИЭК 60320 в продукт, изготовитель может прикрепить стран-специфический набор шнура (например стран-специфическую штепсельную вилку на одном конце с соединителем ИЭК 60320 на другом конце) как раз до пересылки. Это может позволить изготовителю оборудования сделать продукт который можно использовать в мировых рынках.
Соединители и входы ИЭК 60320
Среди компонентов внутри система ИЭК 60320 соединители и входы. Соединитель конец силы выхода шнура снабжая силу оборудование через соединение с входом. Соединение силы входного сигнала на оборудовании вызвано входом. Прибор соединения который обеспечивает доступ для электричества для того чтобы войти оборудование.
Также как муфты прибора, соединитель и вход включают пользу стандартных входов и стран-специфических наборов шнура. Это позволяет изготовителям произвести такой же прибор для много рынков, где только набор шнура должен быть изменен для определенного рынка.
Каждый тип соединителя и входа определен письмом «к» следовать номером. Номер для входа прибора одно более высокое чем номер соответствуя соединителя.
Соединитель К13 и вход К14
Соединитель К13 и вход К14 2 из самых общих компонентов ИЭК 60320 используемых на Интерповер. Стиль установки для соединителя К13 кабел-держатель. Вход К14 доступен как винт-держатель или а кнопк-в.
Соединитель К13 | Вход К14 |
Соединители К13 предложенные Интерповер расклассифицированы на интернатионал 10А/250ВАК и 15А/250ВАК Северной Америке с оценкой температуры до 70°К.
Входы К14 также расклассифицированы на интернатионал 10А/250ВАК и 15А/250ВАК Северной Америке с оценкой температуры до 70°К.
На Интерповер, 5 различных конфигураций доступных для версии соединителя-4 К13 двинутой под углом и одной прямой. Если космос ограничен между оборудованием и стеной или если длине шнура нужно быть сдержанным к минимуму, то анлед соединитель может помочь в более безопасной трассе кабеля, путем помогать держать кабель от быть сжат или запутан.
Общие пользы для входа К13 коннектор/К14 включают медицинское оборудование, испытательное оборудование, и оборудование ИТ, вместе с коммерчески приборами, некоторыми бытовыми техниками, центрами данных, приборами распределения силы, и профессиональным оборудованием еды, для того чтобы назвать несколько.
